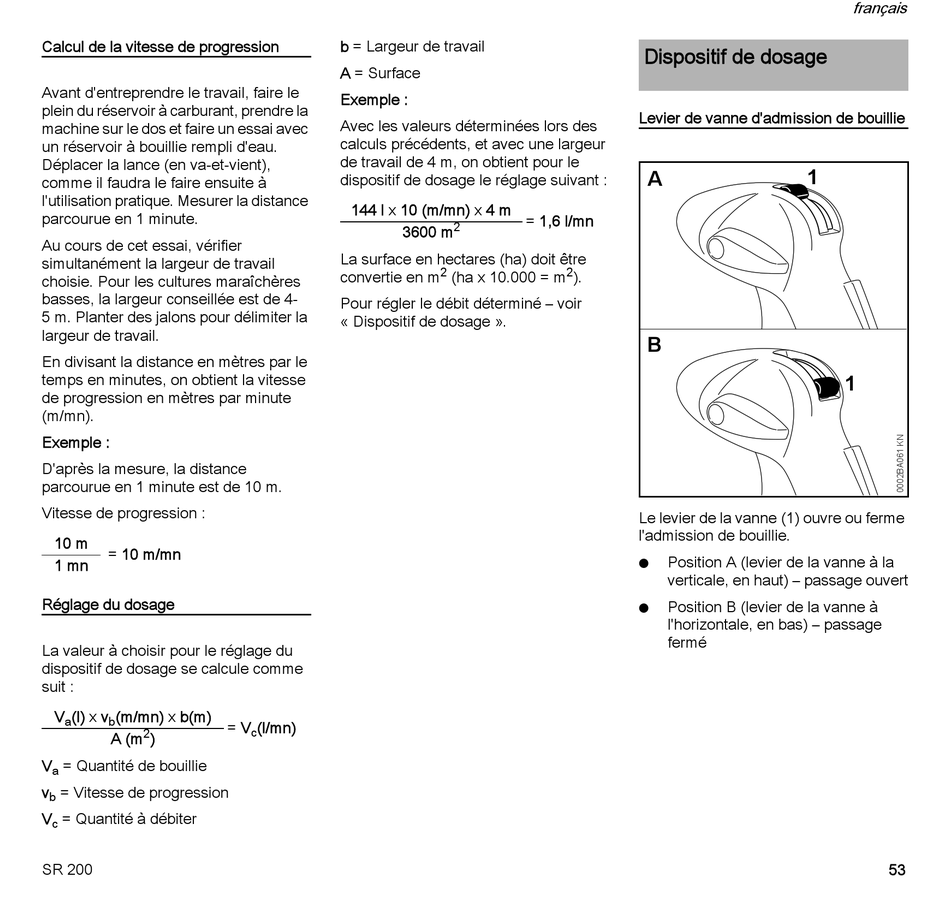

Calcul de la vitesse de progression
Avant d'entreprendre le travail, faire le
plein du réservoir à carburant, prendre la
machine sur le dos et faire un essai avec
un réservoir à bouillie rempli d'eau.
Déplacer la lance (en va-et-vient),
comme il faudra le faire ensuite à
l'utilisation pratique. Mesurer la distance
parcourue en 1 minute.
Au cours de cet essai, vérifier
simultanément la largeur de travail
choisie. Pour les cultures maraîchères
basses, la largeur conseillée est de 4-
5 m. Planter des jalons pour délimiter la
largeur de travail.
En divisant la distance en mètres par le
temps en minutes, on obtient la vitesse
de progression en mètres par minute
(m/mn).
Exemple :
D'après la mesure, la distance
parcourue en 1 minute est de 10 m.
Vitesse de progression :
10 m
= 10 m/mn
1 mn
Réglage du dosage
La valeur à choisir pour le réglage du
dispositif de dosage se calcule comme
suit :
V (l) x v (m/mn) x b(m)
a b
2
A (m )
V = Quantité de bouillie
a
v = Vitesse de progression
b
V = Quantité à débiter
c
SR 200
b = Largeur de travail
A = Surface
Exemple :
Avec les valeurs déterminées lors des
calculs précédents, et avec une largeur
de travail de 4 m, on obtient pour le
dispositif de dosage le réglage suivant :
144 l x 10 (m/mn) x 4 m
3600 m
La surface en hectares (ha) doit être
convertie en m
Pour régler le débit déterminé – voir
« Dispositif de dosage ».
= V (l/mn)
c
= 1,6 l/mn
2
2 2
(ha x 10.000 = m ).

Dispositif de dosage

Levier de vanne d'admission de bouillie
1
A
B
Le levier de la vanne (1) ouvre ou ferme
l'admission de bouillie.
Position A (levier de la vanne à la
N
verticale, en haut) – passage ouvert
Position B (levier de la vanne à
N
l'horizontale, en bas) – passage
fermé
français
