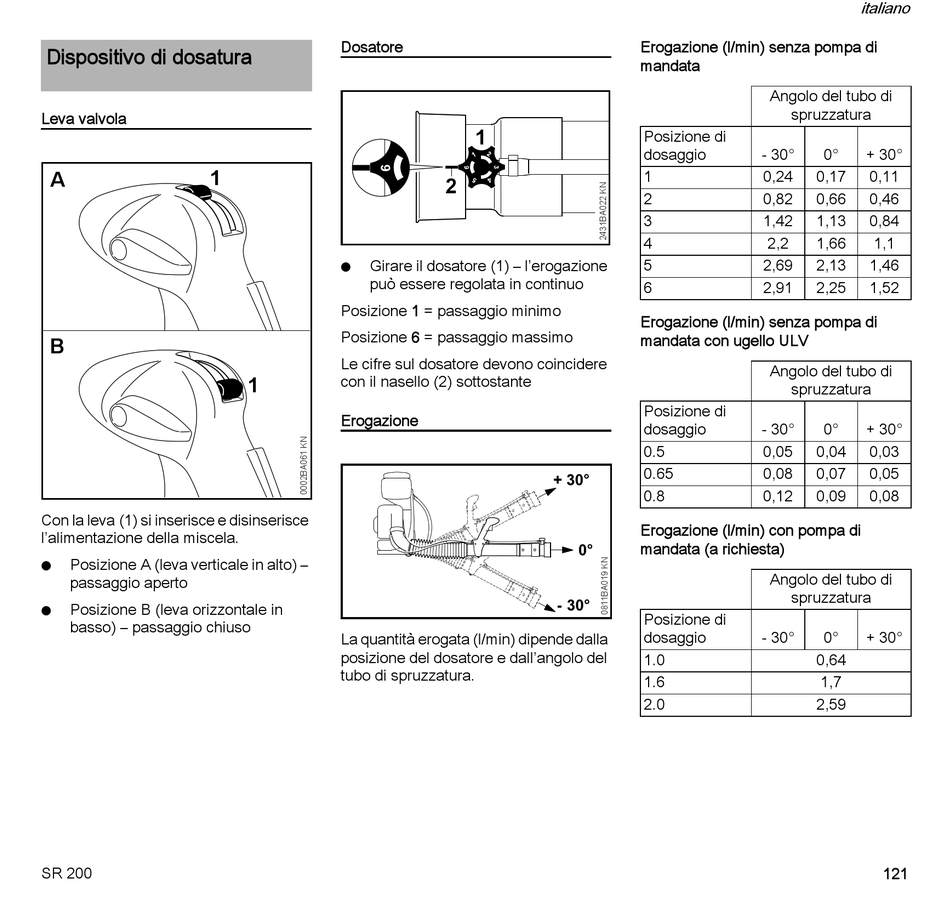

Dispositivo di dosatura

Leva valvola
1
A
B
Con la leva (1) si inserisce e disinserisce
l'alimentazione della miscela.
Posizione A (leva verticale in alto) –
N
passaggio aperto
Posizione B (leva orizzontale in
N
basso) – passaggio chiuso
SR 200
Dosatore
Girare il dosatore (1) – l'erogazione
N
può essere regolata in continuo
Posizione 1 = passaggio minimo
Posizione 6 = passaggio massimo
Le cifre sul dosatore devono coincidere
con il nasello (2) sottostante
1
Erogazione
La quantità erogata (l/min) dipende dalla
posizione del dosatore e dall'angolo del
tubo di spruzzatura.
1
2
Erogazione (l/min) senza pompa di
mandata
Angolo del tubo di
spruzzatura
Posizione di
dosaggio - 30°
1 0,24 0,17
2 0,82 0,66
3 1,42 1,13
4 2,2 1,66
5 2,69 2,13
6 2,91 2,25
Erogazione (l/min) senza pompa di
mandata con ugello ULV
Angolo del tubo di
spruzzatura
Posizione di
dosaggio - 30°
0.5 0,05 0,04
0.65 0,08 0,07
0.8 0,12 0,09
Erogazione (l/min) con pompa di
mandata (a richiesta)
Angolo del tubo di
spruzzatura
Posizione di
dosaggio - 30°
1.0 0,64
1.6 1,7
2.0 2,59
italiano
0° + 30°
0,11
0,46
0,84
1,1
1,46
1,52
0° + 30°
0,03
0,05
0,08
0° + 30°
121
