3 Bedien- und Funktionselemente

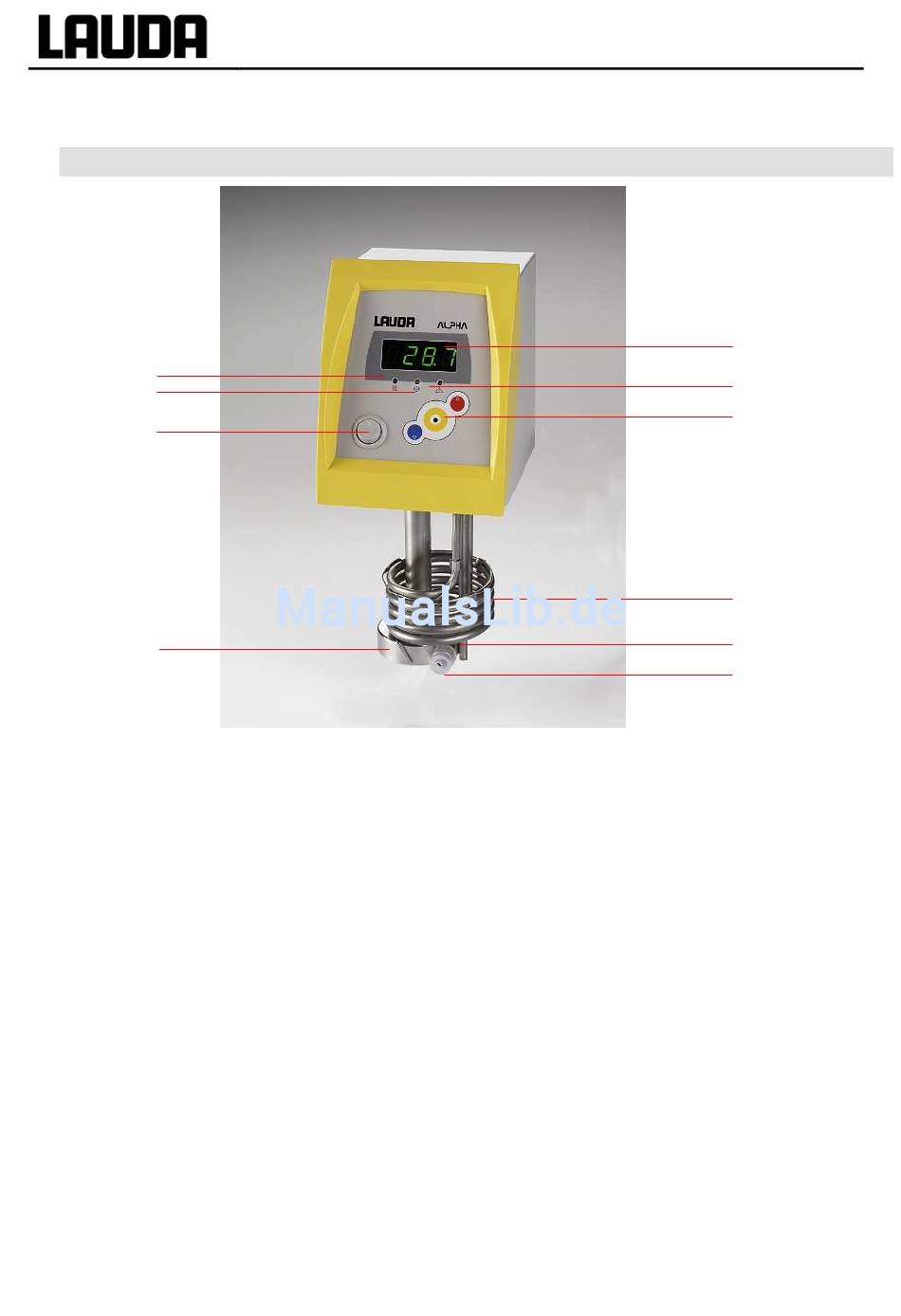

Einhängethermostate Alpha
3
4
1
10
1 Netzschalter
2 Temperaturregler mit vierstelliger LED-Anzeige
3 Heizung aktiv (gelbe LED leuchtet)
4 Kühlung aktiv (blaue LED leuchtet)
5 Fehlersignal (rote LED blinkt)
6 Menüfunktionen, Auswahl- und Eingabetasten
7 Heizkörper
8 Temperaturfühler Pt100
9 Pumpenausgang mit Durchflussreduzierung
10 Pumpengehäuse
10
Bedien- und Funktionselemente
Alpha
2
5
6
7
8
9
