1.6 CONEXIÓN DESCARGA
CONDENSACIÓN (fig. 5)
Para recoger la condensación es nece-
sario conectar el goterón con sifón a la
descarga, mediante un tubo (ø 25) que
tiene una pendiente mínima de 5 mm
por metro.
Son idóneas para transportar la con-
densación hacia la descarga cloacal de
la vivienda sólo las tuberías en plástico
de las normales descargas.

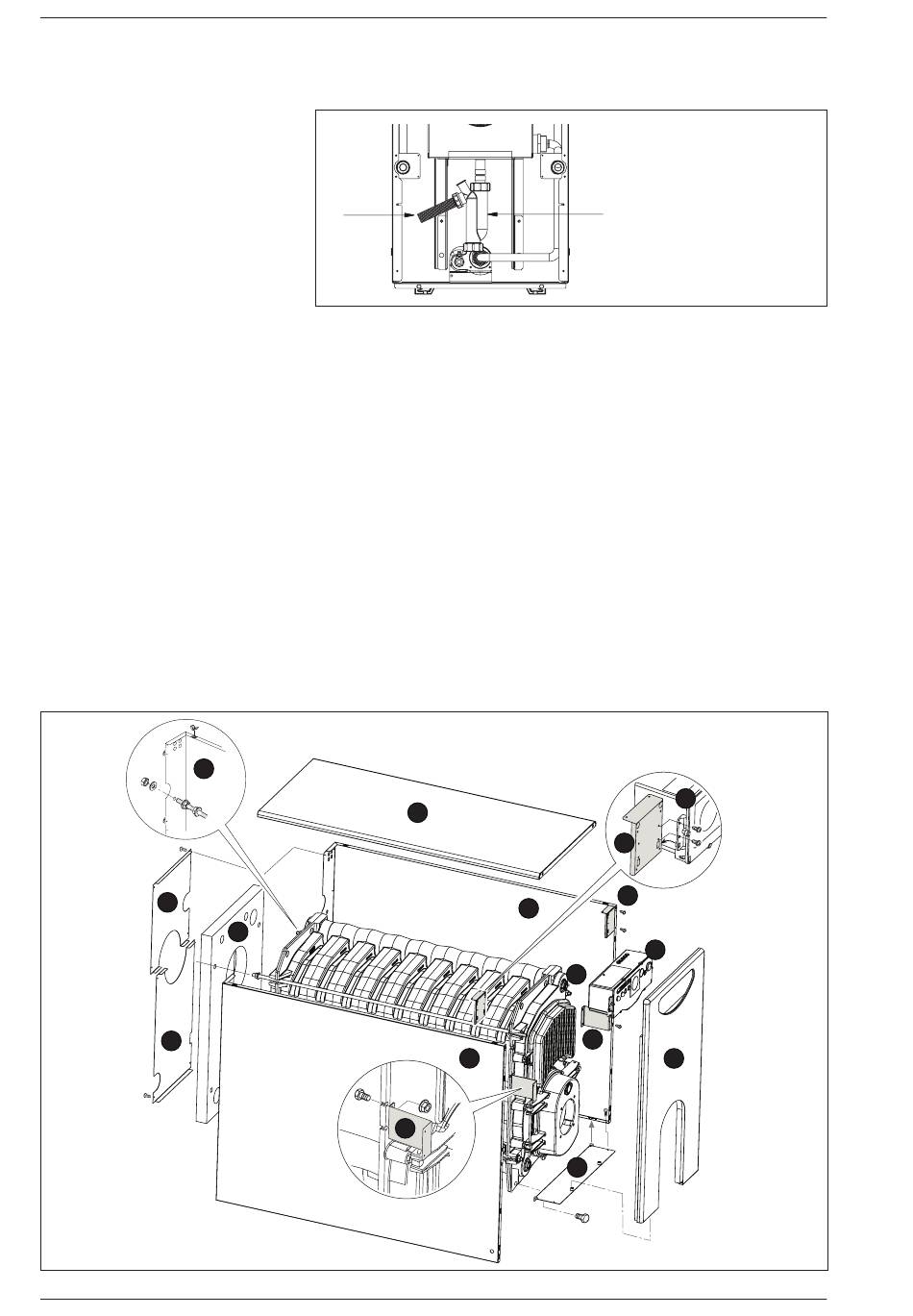

1.7 MONTAJE DEL REVESTIMIENTO
(fig. 5/a - fig. 5/b)
El revestimiento, el panel de mandos y
el kit condensador de acero inoxidable
se entregan en embalajes de cartón in-
dependientes. En el embalaje del reve-
stimiento se encuentra la bolsa que con-
tiene los documentos de la caldera y la
lana de vidrio ya preparada para aislar el
cuerpo de fundición.
El montaje de los componentes del re-
vestimiento debe realizarse según la si-
guiente secuencia:
- fije en el cuerpo de fundición los dos
soportes (1) con cuatro tornillos TE y
tuercas;
- fije los dos perfiles angulares superio-
res (2) en los dos laterales del revesti-
miento con cuatro tornillos taladrado-
res;
- aísle el cuerpo de fundición con la lana de
6
4 x
8
7
4 x
1
vidrio suministrada;
- sólo para el modelo 2R HE 13 ErP: instale
la toma L=120 (22) en el tapón inferior
reducido (21); no atornille completa-
mente, pero deje 2-3 vueltas de rosca
libres para atornillar el casquillo (23) en
el lado opuesto. Atornillar el casquillo
L=368 (23) siempre en el mismo tapón
inferior reducido (21) suministrado con
el kit post-condensador. nótese bien no
es necesario llevar junta hidráulica en el
manguito (23) pero basta con enroscarlo
sólo 2-3 vueltas de la rosca que deja libre
el tubo (22).
- monte en el cuerpo de fundición, los
dos tapones
retorno (21) suministrados con el kit
post-condensador;
- monte el panel aislante posterior (4);
- fije la viga transversal inferior (3) en el
cuerpo de fundición con dos tornillos
TE;
- fije los paneles laterales (5-6) en los
4
2 x
1
reducidos impulsión-
11
6
10
5
3
2 x
LEYENDA
1 Manguera de drenaje
2 Sifón
2
soportes (1) con cuatro tornillos tala-
dradores y bloquéelos por detrás con
las tuercas introducidos en los tiran-
tes;
- monte el panel posterior inferior y su-
perior (7-8) con los ocho tornillos tala-
dradores suministrados;
- fije el panel de mandos (9) en los perfi-
les angulares (2) con los cuatro tornil-
los taladradores suministrados;
- extienda los tubos capilares de los dos
termostatos y del termómetro introdu-
ciendo las sondas correspondientes en
la funda (10), bloqueando todo con el
muelle de bloqueo de los tubos sumi-
nistrada;
– monte la tapa delantera (11) y la fron-
tal (12) en los costados;
– monte el kit post-condensador (14) uti-
lizando la viga transversal (13) que hay
que colocar en los tirantes, bloqueándolo
con dos tuercas. El post-condensador se
fija en la viga transversal (13) con las dos
9
2
2
9
2 x
1
12
2 x
Fig. 5
Fig. 5/a
