1.6 ALLACCIAMENTO SCARICO
CONDENSA (fig. 5)
Per raccogliere la condensa è necessario
collegare il gocciolatoio sifonato allo sca-
rico civile con un tubo (ø 25) avente una
pendenza minima di 5 mm per metro.
Solo le tubazioni in plastica dei normali
scarichi civili sono idonee per convoglia-
re la condensa verso lo scarico fognario
dell'abitazione.

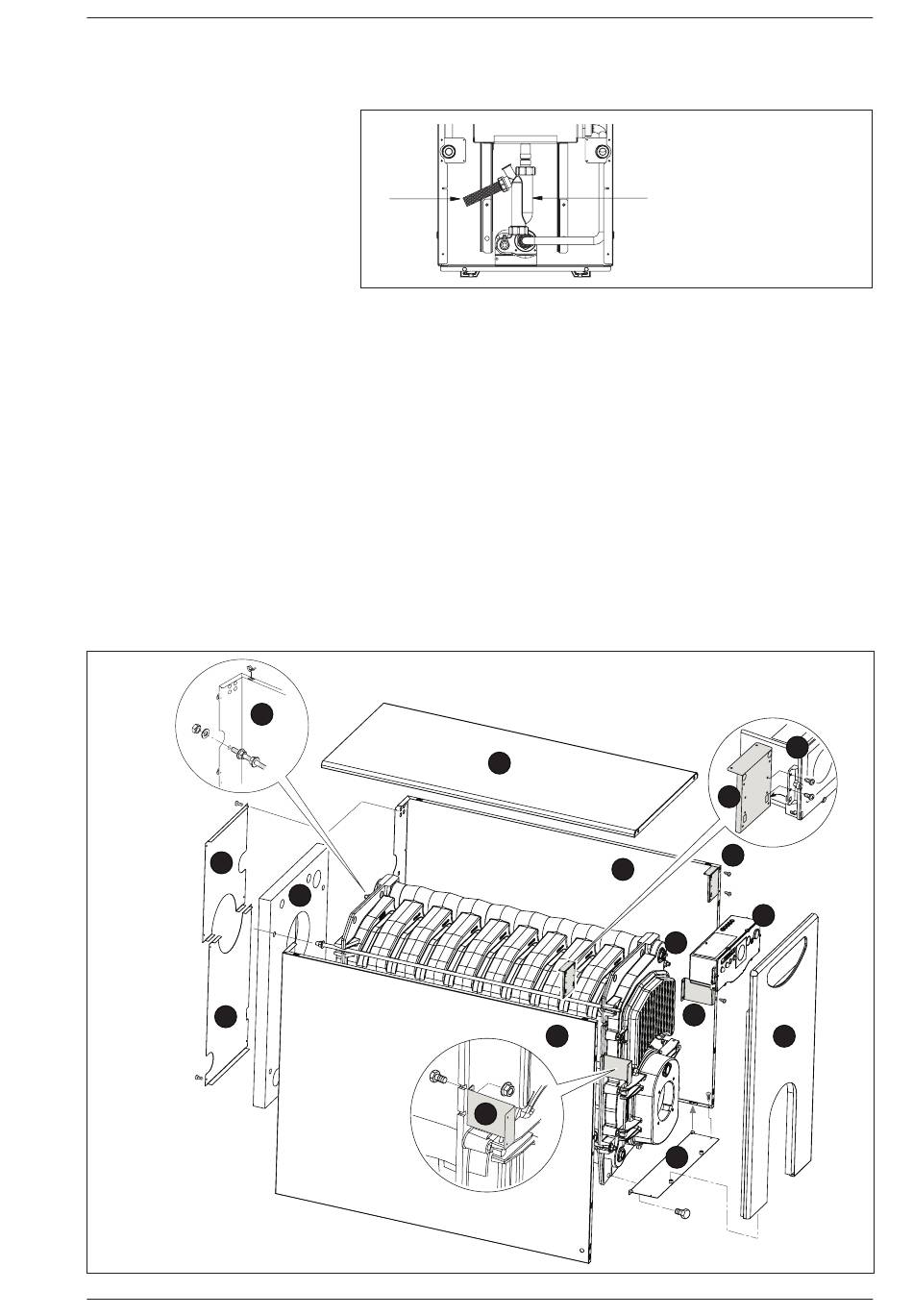

1.7 MONTAGGIO MANTELLO
(fig. 5/a - fig. 5/b)
Il man tel lo, il pannello comandi e il kit
post-condensatore sono for ni ti in singole
con fe zio ni di car to ne a par te. Nel l'im-
bal lo del mantello si tro va il sacchetto
contenente i documenti della caldaia e la
la na di ve tro già pre pa ra ta per coi ben ta re
il cor po in ghi sa. Il mon tag gio dei com po-
nen ti del man tel lo va ese gui to se con do la
pro gres sio ne di se gui to ri por ta ta:
– fissare al corpo in ghisa i due supporti
(1) con quattro viti TE e dadi;
– fissare i due angolari superiori (2) ai
fianchi del mantello con quattro viti
autofilettanti;
– coibentare il corpo in ghisa con la lana
di vetro fornita a corredo;
4 x
8
7
4 x
6
1
- solo per il modello 2R HE 13 ErP : installare
il tronchetto L=120 (22) nel tappo ridot-
to inferiore (21); non avvitare completa-
mente ma lasciare liberi 2-3 giri di filetto
per avvitare sul lato opposto il tronchet-
to (23). Avvitare il tronchetto L=368 (23)
sempre nello stesso tappo ridotto infe-
riore (21) fornito con il kit post-conden-
satore. N.B. non è necessario avere una
tenuta idraulica sul tronchetto (23) ma è
sufficiente avvitarlo solo di 2-3 giri di filet-
to lasciati liberi dal tubo (22).
- montare sul corpo in ghisa i due tappi
ridotti mandata-ritorno (21) forniti con il
kit post-condensatore;
- montare il pannello isolante posteriore
(4);
– fissare il traverso inferiore (3) al corpo
in ghisa con due viti TE;
– fissare i fianchi anteriori (5-6) ai sup-
6
4
2 x
porti (1) con quattro viti autofilettanti
e bloccarli posteriormente con i dadi
inseriti sui tiranti;
– montare i pannelli posteriori inferiore
e superiore (7-8) con le otto viti autofi-
lettanti fornite a corredo;
– fissare il pannello comandi (9) agli an-
golari (2) con le quattro viti autofilet-
tanti fornite a corredo;
– svol ge re i ca pil la ri dei due ter mo sta ti
e del ter mo me tro in tro du cen do le ri-
spet ti ve son de nel la guai na (10), bloc-
can do il tut to con la mol let ta fer ma ca-
pil la ri fornita a cor re do;
– montare il coperchio anteriore (11) e il
frontale (12) ai fianchi;
– montare il kit post-condensatore (14) uti-
lizzando il traverso (13) da posizionare sui
tiranti bloccandolo con due dadi. Il post-
condensatore si fissa al traverso (13) con
11
6
5
1
LEGENDA
1 Tubo flessibile di scarico
2 Sifone
2
9
2
2
9
10
2 x
1
12
2 x
3
2 x
