24V 30W
100V-240V
L N
+ -
24V 30W
100V-240V
L N
24
2 Schrauben
Schutzhaube
2 Schrauben der
Kabelklemme
Kabeldurchführung
deutsch
Typ 8905
Installation

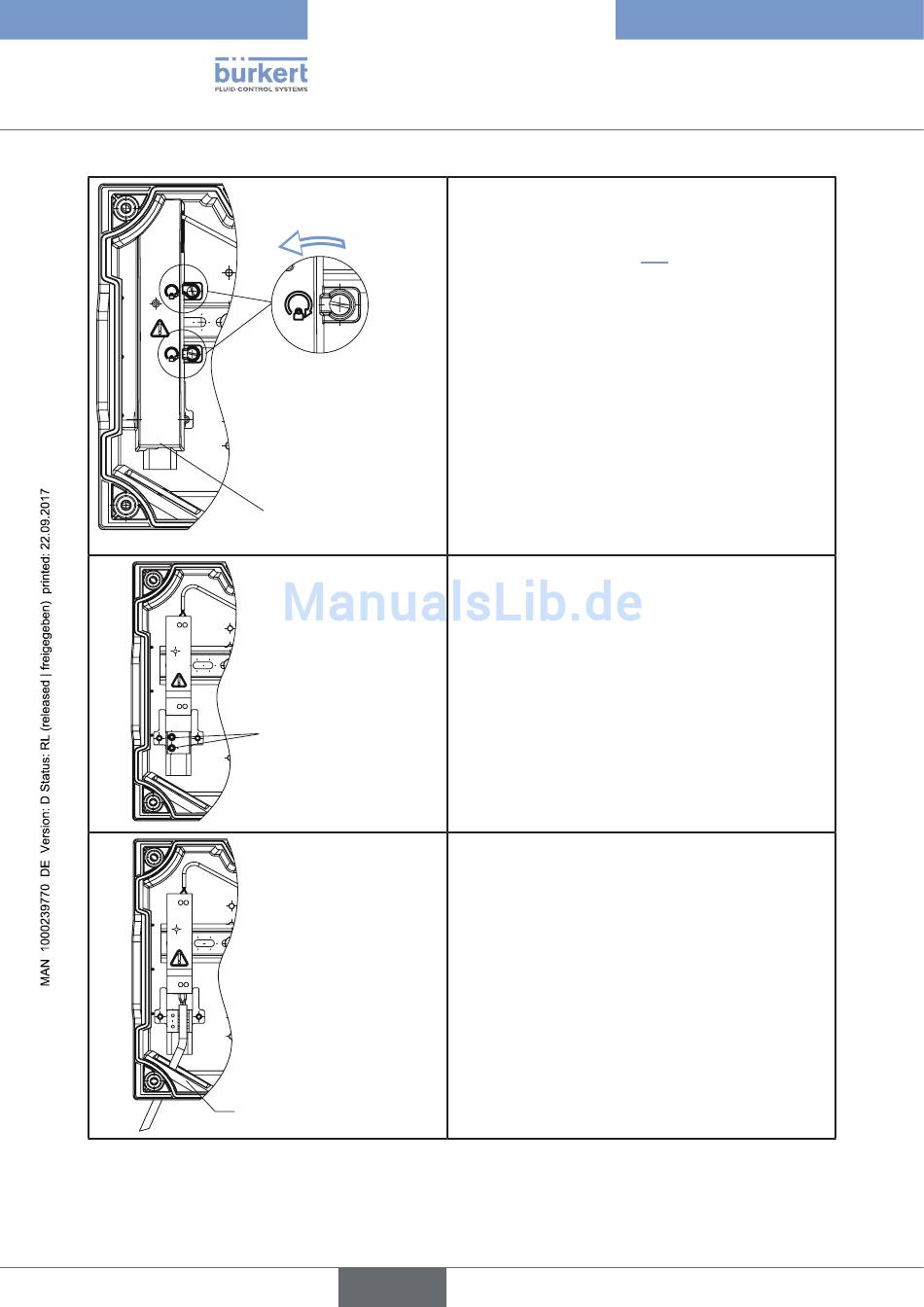

Schritt 1: Die interne Schutzhaube vom Schaltnetzteil
abnehmen
→
Den Deckel des Gehäuses mit den Elektronikmo-
dulen öffnen (siehe Kap. 7.3).
→
Mit einem 5,5-mm-Schlitzschraubendreher die 2
Verschlussschrauben gegen den Uhrzeigersinn bis
zum Anschlag lösen.
→
Die Schutzhaube abnehmen.
Schritt 2: Die Kabelklemme abnehmen.
→
Die 2 Schrauben mit einem 2,5-mm-Innensechs-
kantschlüssel lösen.
→
Die Kabelklemme abnehmen.
Schritt 3: Die Leiter anschließen
→
Das Kabel auf 25 mm entmanteln.
→
Die Leiter auf 8 mm abisolieren.
→
Das Kabel durch die Kabeldurchführung schieben.
→
Aderendhülsen crimpen, wenn die verwendeten
Leiter weich sind.
→
Die Leiter mit einem 2,5-mm-Schlitzschraubendreher
anschließen.
→
Die Klemmleiste mit einem Drehmoment von 0,5 N.m
± 20 % festziehen.
