7.5 Fluidische installation durchführen
Die folgende Abbildung zeigt, wie das Fluid durch die fluidischen Backplanes und die Sensor-Cubes fließt, sofern
mindestens ein Sensor-Cube eingesteckt ist.
Fluidauslass
Fluideinlass
Auslass des Fluids, das durch
die Sensor-Cubes geflossen ist
Einlass des Messfluids

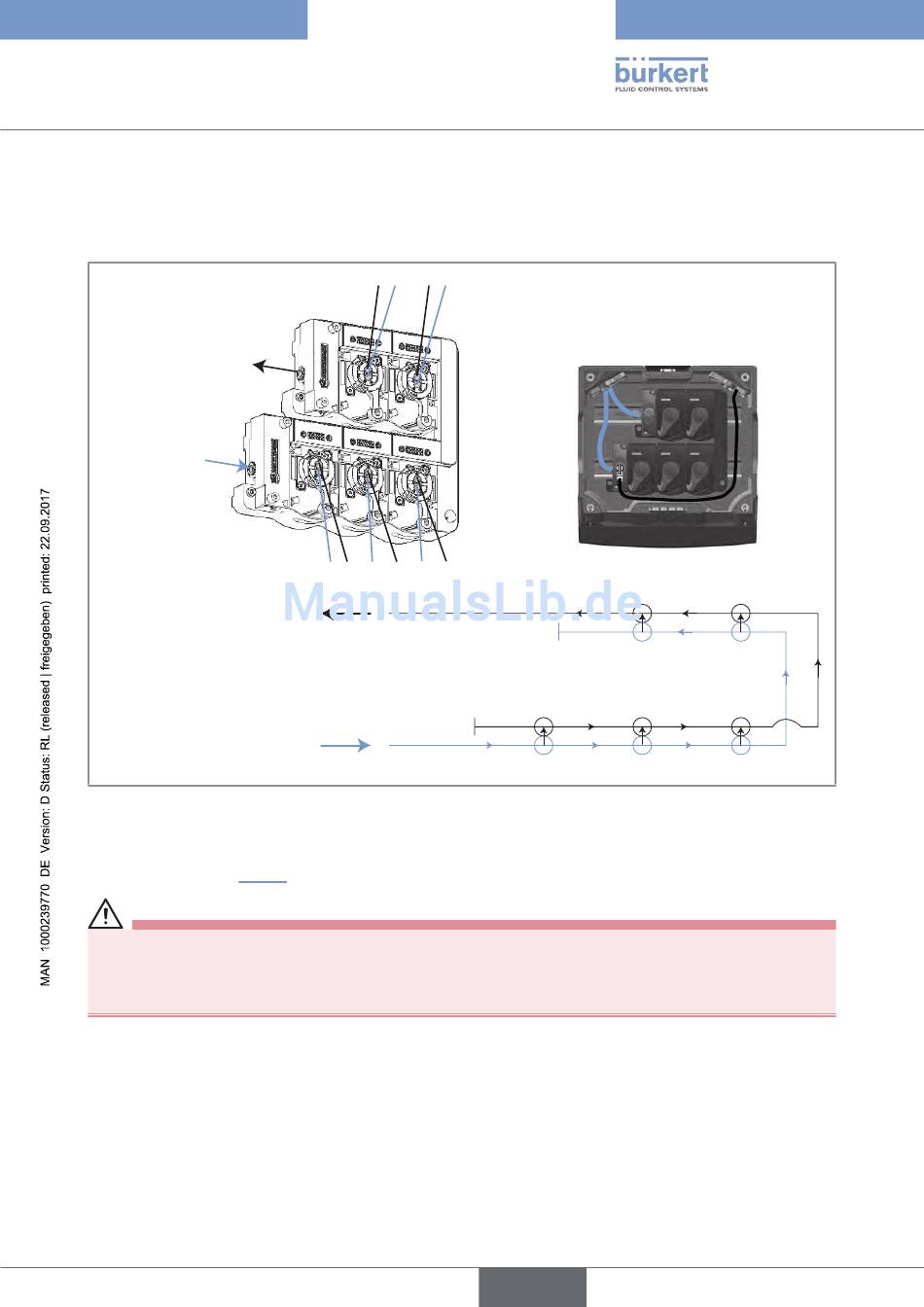

Bild 11: Prinzip der Fluidzirkulation in den fluidischen Backplanes und den Sensor-Cubes
Die fluidischen Verbindungen innerhalb des Gehäuses mit den Sensor-Cubes werden werkseitig vorgenommen.
→
Außen am Gehäuse die Schläuche (6-mm-Durchmesser) an den Wassereinlass und den Wasserauslass
anschließen, wie in Bild 13 beschrieben.
AcHtunG!
unerwünschte Bakterienentwicklung bei Verwendung nicht undurchsichtiger schläuche.
▶ Für die fluidischen Anschlüsse undurchsichtige Schläuche verwenden, vorzugsweise aus PE, PTFE oder
PVDF.
▶ Keine Schläuche aus PVC verwenden.
→
Um den Wasserdruck PN3 oder PN6 im System einzuhalten, einen Druckminderer mit seinem Druckmess-
gerät im Einlasspfad des Systems installieren:
• Das Sieb wird zur Entfernung unerwünschter Partikel aus dem Wasser verwendet.
• Das Manometer wird verwendet, um den Druck des Wassers nach dem Druckminderer und im Zulauf des
Systems anzuzeigen.
