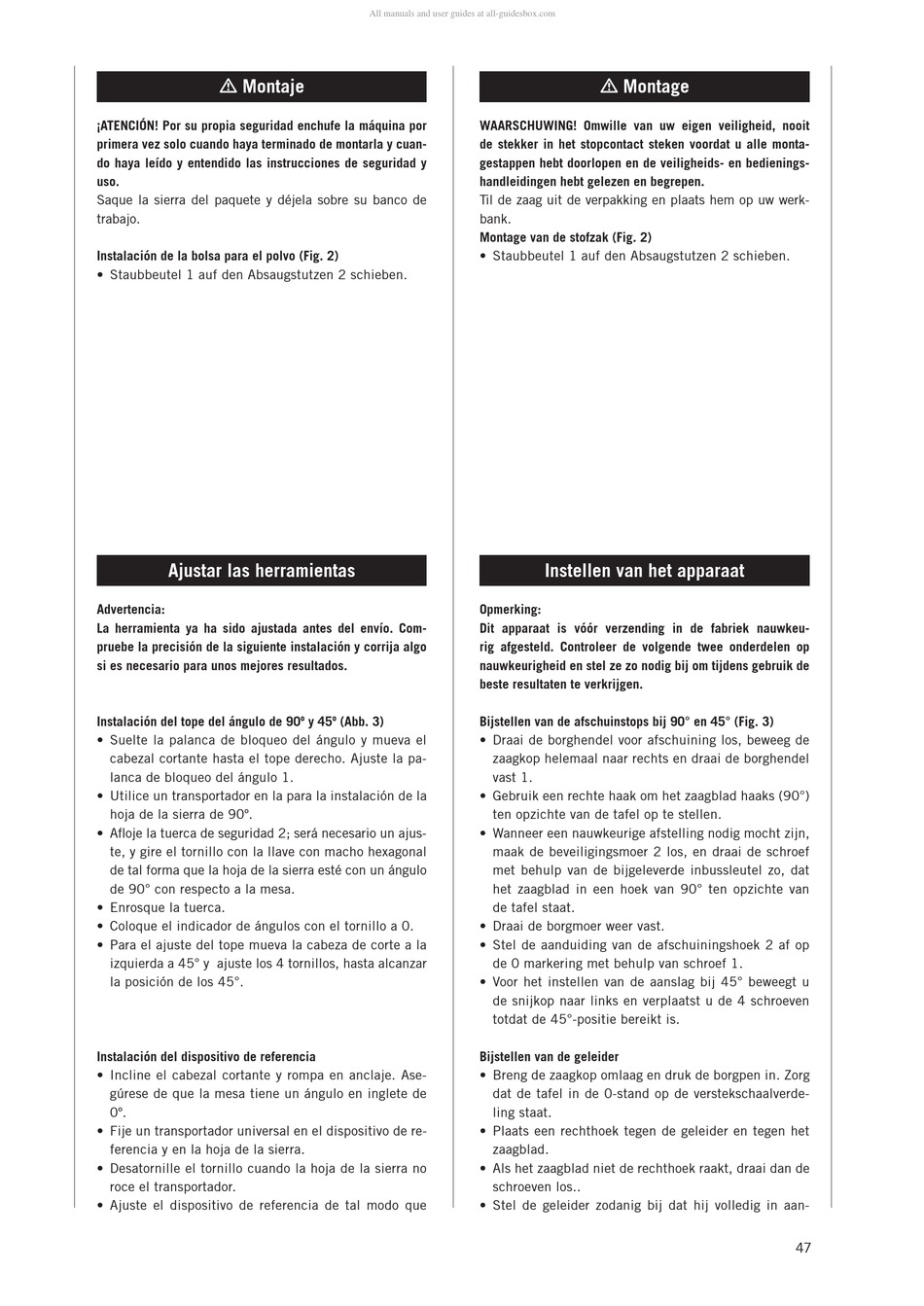

m Montaje
¡ATENCIÓN! Por su propia seguridad enchufe la máquina por
primera vez solo cuando haya terminado de montarla y cuan-
do haya leído y entendido las instrucciones de seguridad y
uso.
Saque la sierra del paquete y déjela sobre su banco de
trabajo.
Instalación de la bolsa para el polvo (Fig. 2)
•
Staubbeutel 1 auf den Absaugstutzen 2 schieben.
Ajustar las herramientas
Advertencia:
La herramienta ya ha sido ajustada antes del envío. Com-
pruebe la precisión de la siguiente instalación y corrija algo
si es necesario para unos mejores resultados.
Instalación del tope del ángulo de 90º y 45º (Abb. 3)
•
Suelte la palanca de bloqueo del ángulo y mueva el
cabezal cortante hasta el tope derecho. Ajuste la pa-
lanca de bloqueo del ángulo 1.
•
Utilice un transportador en la para la instalación de la
hoja de la sierra de 90º.
•
Afloje la tuerca de seguridad 2; será necesario un ajus-
te, y gire el tornillo con la llave con macho hexagonal
de tal forma que la hoja de la sierra esté con un ángulo
de 90° con respecto a la mesa.
•
Enrosque la tuerca.
•
Coloque el indicador de ángulos con el tornillo a 0.
•
Para el ajuste del tope mueva la cabeza de corte a la
izquierda a 45° y ajuste los 4 tornillos, hasta alcanzar
la posición de los 45°.
Instalación del dispositivo de referencia
•
Incline el cabezal cortante y rompa en anclaje. Ase-
gúrese de que la mesa tiene un ángulo en inglete de
0º.
•
Fije un transportador universal en el dispositivo de re-
ferencia y en la hoja de la sierra.
•
Desatornille el tornillo cuando la hoja de la sierra no
roce el transportador.
•
Ajuste el dispositivo de referencia de tal modo que
All manuals and user guides at all-guidesbox.com
WAARSCHUWING! Omwille van uw eigen veiligheid, nooit
de stekker in het stopcontact steken voordat u alle monta-
gestappen hebt doorlopen en de veiligheids- en bedienings-
handleidingen hebt gelezen en begrepen.
Til de zaag uit de verpakking en plaats hem op uw werk-
bank.
Montage van de stofzak (Fig. 2)
•
Staubbeutel 1 auf den Absaugstutzen 2 schieben.
Opmerking:
Dit apparaat is vóór verzending in de fabriek nauwkeu-
rig afgesteld. Controleer de volgende twee onderdelen op
nauwkeurigheid en stel ze zo nodig bij om tijdens gebruik de
beste resultaten te verkrijgen.
Bijstellen van de afschuinstops bij 90° en 45° (Fig. 3)
•
Draai de borghendel voor afschuining los, beweeg de
zaagkop helemaal naar rechts en draai de borghendel
vast 1.
•
Gebruik een rechte haak om het zaagblad haaks (90°)
ten opzichte van de tafel op te stellen.
•
Wanneer een nauwkeurige afstelling nodig mocht zijn,
maak de beveiligingsmoer 2 los, en draai de schroef
met behulp van de bijgeleverde inbussleutel zo, dat
het zaagblad in een hoek van 90° ten opzichte van
de tafel staat.
•
Draai de borgmoer weer vast.
•
Stel de aanduiding van de afschuiningshoek 2 af op
de 0 markering met behulp van schroef 1.
•
Voor het instellen van de aanslag bij 45° beweegt u
de snijkop naar links en verplaatst u de 4 schroeven
totdat de 45°-positie bereikt is.
Bijstellen van de geleider
•
Breng de zaagkop omlaag en druk de borgpen in. Zorg
dat de tafel in de 0-stand op de verstekschaalverde-
ling staat.
•
Plaats een rechthoek tegen de geleider en tegen het
zaagblad.
•
Als het zaagblad niet de rechthoek raakt, draai dan de
schroeven los..
•
Stel de geleider zodanig bij dat hij volledig in aan-
m Montage
Instellen van het apparaat
