3.5 HANDHABUNG DES MATERIALS
Anmerkung
•
Für den CS9160 stehen zwei optionale Ab-/Aufrollsysteme zur Verfügung.
o
Unwinder/Winder 100 (Wahlfrei in Europe/ROW)
o
Ein motorisiertes System mit Straffungsvorrichtung ("T Winder") (Standard in Nord Amerika,
Wahlfrei in Europe/ROW)
•
Weitere Hinweise zum Laden von Material bei Verwendung eines solchen Systems finden Sie in
dessen Bedienungsanleitung.
Technische Daten usw. dieser Systeme entnehmen Sie bitte der Preisliste.

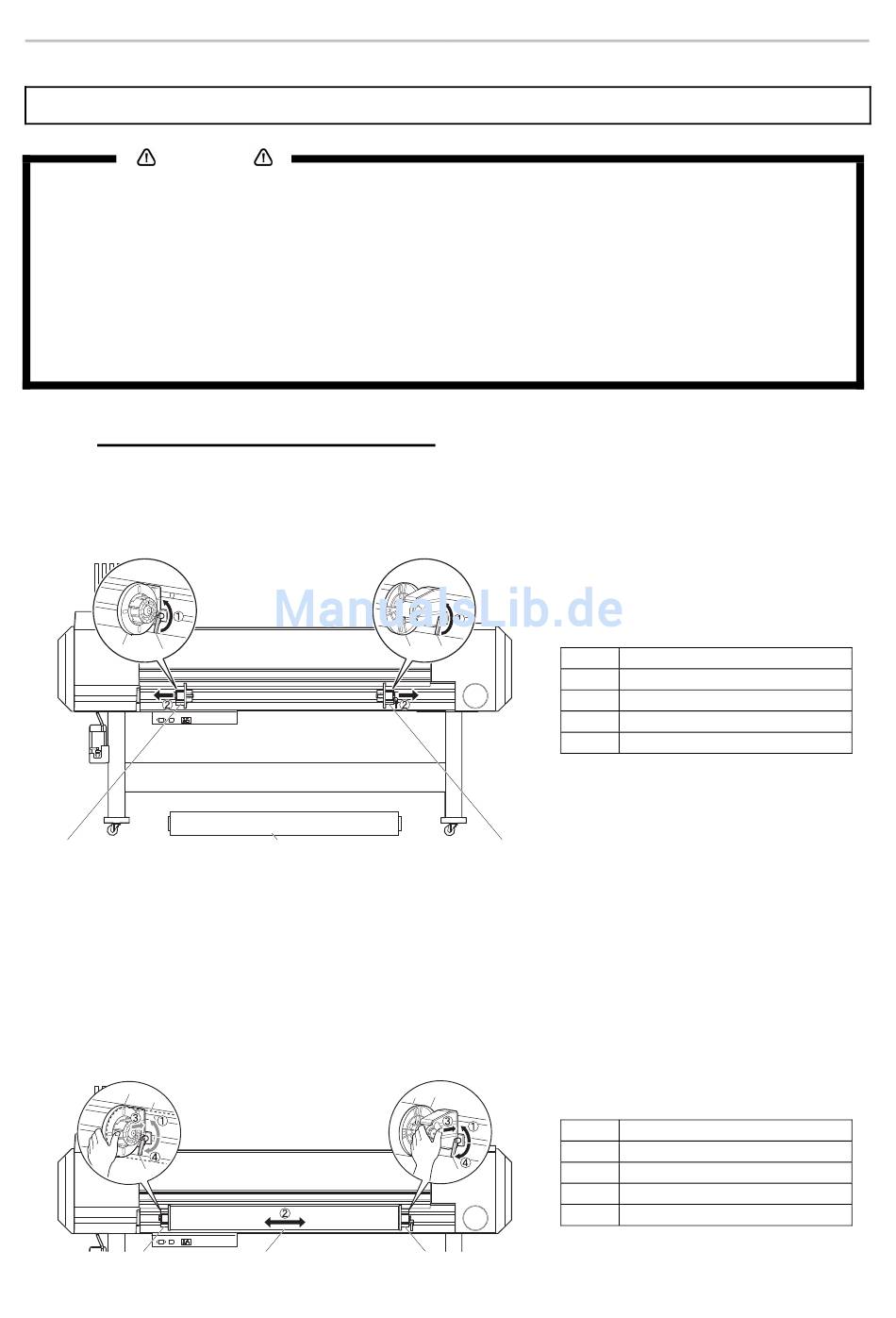

3.5.1 Installieren einer Materialrolle
Legen Sie die Materialrolle in die Mitte des Druckers.
Schritt 1: Lösen Sie den Befestigungshebel an der linken und rechten Materialhalterung und schieben Sie
die Halterungen etwas weiter auseinander als für die Rollenbreite notwendig ist.
1
4
1
Schritt 2: Arretieren Sie die linke Rollenhalterung
Schritt 3: Schieben Sie die Materialrolle auf die linke Halterung.
Schritt 4: Schieben Sie die rechte Halterung gegen die Materialrolle und arretieren Sie sie mit dem
Befestigungshebel.
Schritt 5: Lösen Sie den Befestigungshebel an der linken und rechten Materialhalterung, schieben Sie die
Rolle genau in die Mitte und drehen Sie die Hebel wieder fest.
1
3
4
1
2
3
3
3
2
Bedienungsanleitung Océ CS9160
4
Nr.
1
2
3
4
2
2
Nr.
1
2
4
3
4
37
Deutsch
Name
Linke Rollenhalterung
Rechte Rollenhalterung
Rollenmaterial
Befestigungshebel
Name
Linke Rollenhalterung
Rechte Rollenhalterung
Rollenmaterial
Befestigungshebel
AP-40797 - Revision 1.0 –17/03/2008
