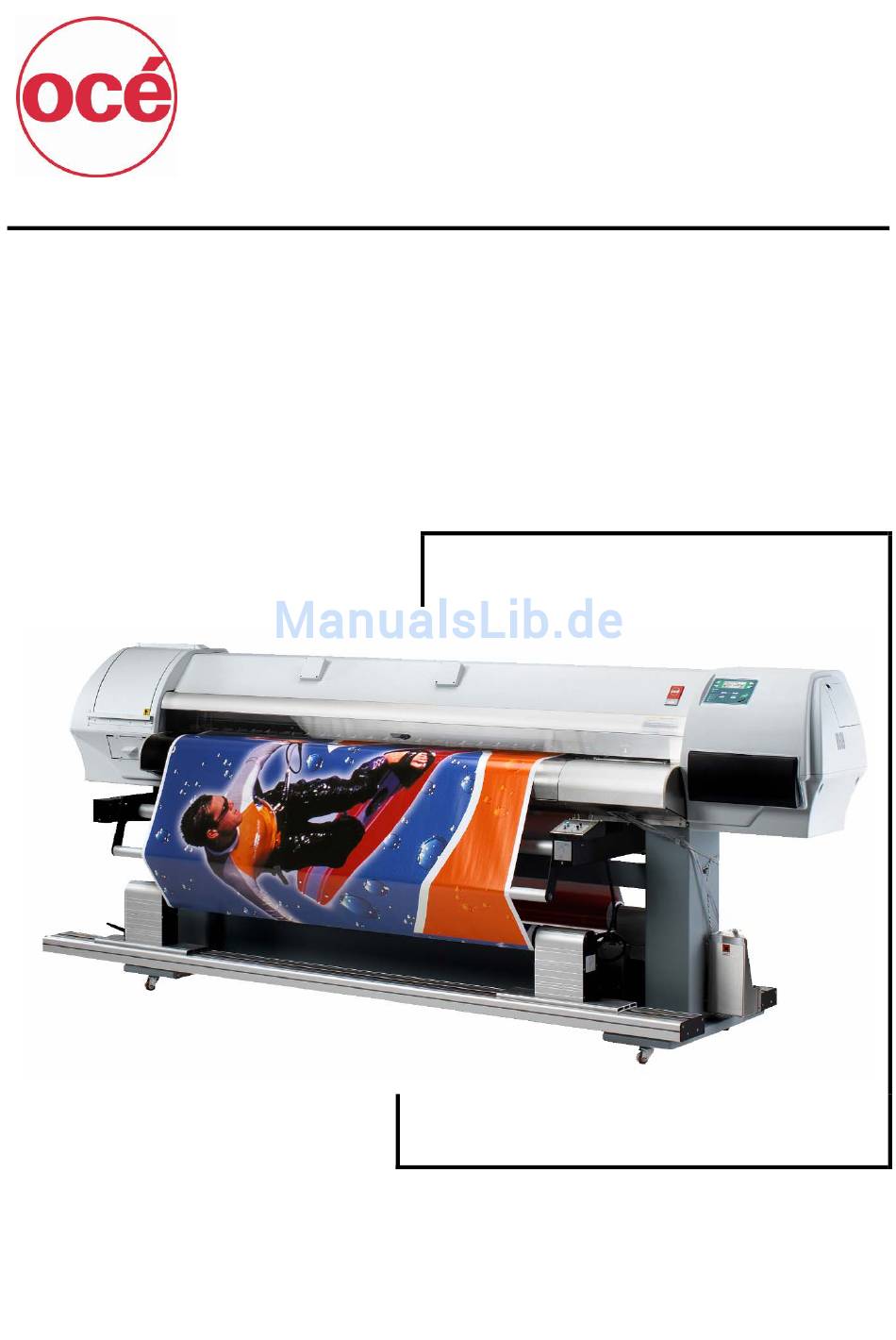

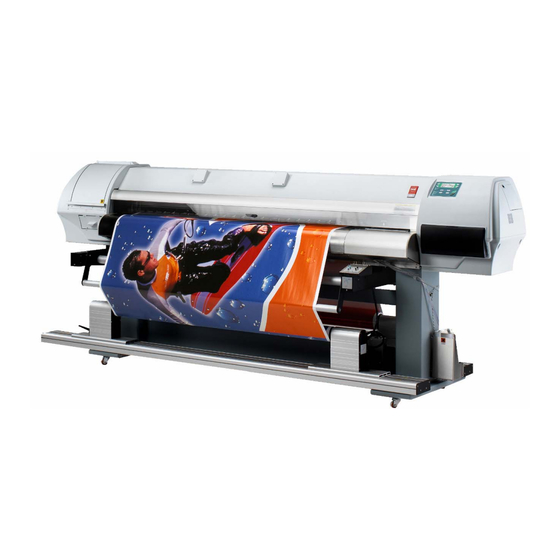

- Seite 1 Océ CS9065 Océ CS9090 Low Solvent Bedienungsanleitung Deutsch...
- Seite 2 Diese Seite wurde absichtlich weiß gelassen.
- Seite 3 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch COPYRIGHT-HINWEIS COPYRIGHT © 2006 Océ-Technologies B.V. Alle Rechte vorbehalten. Dieses Dokument darf ohne die schriftliche Genehmigung des Urhebers weder auszugsweise, noch vollständig vervielfältigt werden. Dieses Dokument enthält alle notwendigen Informationen für die Drucker der CS9000 Low Solvent Serie von Océ.
- Seite 4 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch Diese Seite wurde absichtlich weiß gelassen. AP-77123, Rev. 1.3, 24/04/2006...
-
Seite 5: Inhaltsverzeichnis
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch Inhaltsübersicht 1. Sicherheitshinweise ........................7 1.1 Einführung ............................... 7 1.2 Warnungen, Hinweise und Anmerkungen....................7 1.3 Wichtige Sicherheitshinweise........................7 1.4 Warnhinweise............................10 1.5 Warnhinweise im Zusammenhang mit dem Transport ................. 12 2 Aufstellung des Geräts......................13 2.1 Anforderungen an den Aufstellungsort.................... - Seite 6 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 4. Tägliche Pflege und Wartung ....................49 4.1 Einführung ............................. 49 4.2 Periodische Wartungsaufgaben für den Anwender ................49 4.2.1 Tägliche Pflege und Wartung ......................50 4.2.2 Wöchentliche Wartung........................52 4.2.3 Monatliche Wartungsarbeiten ......................54 4.3 Wartung, die von einem anerkannten Océ-Ingenieur durchgeführt werden muss .......
-
Seite 7: Sicherheitshinweise
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 1. SICHERHEITSHINWEISE 1.1 EINFÜHRUNG In diesem Kapitel wird die Bedeutung der Sicherheitshinweise erklärt, die für die Bedienung eine Rolle spielen. Außerdem wird gezeigt, wo sich die Aufkleber mit Warnhinweisen befinden. Wichtig Befolgen Sie jederzeit alle in dieser Bedienungsanleitung erwähnten Hinweise und Warnungen. 1.2 WARNUNGEN, HINWEISE UND ANMERKUNGEN Die Sicherheitshinweise in dieser Bedienungsanleitung sowie die am Drucker angebrachten Warnschilder sind den Risiken (und Folgen bei falscher Bedienung) entsprechend in drei Gruppen unterteilt. - Seite 8 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch • Sorgen Sie dafür, dass keine Metall- oder brennbaren Gegenstände über die Lüftungsschlitze ins Geräteinnere gelangen. Das kann zu einem Stromschlag oder einem Brand führen. • Verwenden Sie den Drucker niemals, wenn Flüssigkeiten ins Geräteinnere gelangt sind. Das kann zu einem Stromschlag oder einem Brand führen.
- Seite 9 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch Achten Sie beim Festhalten des Materials darauf, dass sich Ihre Finger nicht über der Trennschiene befinden. Führen Sie die Rasierklinge behutsam entlang der Trennschiene. • Verwenden Sie niemals Verdünner, Waschbenzin oder andere ätzende Substanzen. Das kann nämlich zu Schäden am Gehäuselack und den Beschriftungen führen.
-
Seite 10: Warnhinweise
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 1.4 WARNHINWEISE Hier wird beschrieben, wo sich die Warnhinweise auf dem Gerät befinden und was sie zu bedeuten haben. Alle Gebiete, die man mit besonderer Vorsicht behandeln muss, sind mit Warnschildern gekennzeichnet. Bitte beachten Sie jene Schilder und halten Sie sich bei der Verwendung an alle dort erwähnten Hinweise. 1.4.1 Über die Warnschilder Im Zusammenhang mit den Warnschildern sind folgende Dinge zu beachten. -
Seite 11: Anordnung Und Typen Der Warnhinweise Auf Der Rückseite
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 1.4.2.2 Anordnung und Typen der Warnhinweise auf der Rückseite CAUTION THIS UNIT HAS TWO POWER SUPPLY CORDS, WHEN WiNDING UNIT IS PROVIDED. TO REDUCE THE RISK OF ELECTRICAL SHOCK, DISCONNECT ALL POWER SUPPLY CORDS BEFORE SERVICING. -
Seite 12: Warnhinweise Im Zusammenhang Mit Dem Transport
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 1.5 WARNHINWEISE IM ZUSAMMENHANG MIT DEM TRANSPORT Beschreibung VOR Einschalten des Druckers die Transportpatronen ENTNEHMEN. AP-77123, Rev. 1.3, 24/04/2006... -
Seite 13: Aufstellung Des Geräts
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 2 AUFSTELLUNG DES GERÄTS 2.1 ANFORDERUNGEN AN DEN AUFSTELLUNGSORT Wählen Sie anhand der folgenden Tabelle einen geeigneten Aufstellungsort. Gebiet 65”-Modell 12,7m2 oder mehr. An der Vorderseite mindestens einen Freiraum von 4,7m lassen. 90”-Modell 14,3m2 oder mehr. An der Vorderseite mindestens 5,3m Freiraum. -
Seite 14: Auspacken
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 2.2 AUSPACKEN Das Produkt wird in drei Kartons geliefert. Einer enthält die Druckereinheit Einer enthält die Ständereinheit Einer enthält das Ab-/Aufrollsystem 100 Nachstehend wird erklärt, wie man die Drucker- und Ständereinheit auspacken muss. 2.2.1 Auspacken der Haupteinheit Packen Sie die Haupteinheit wie nachstehend beschrieben aus. -
Seite 15: Auspacken Der Ständereinheit
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 2.2.2 Auspacken der Ständereinheit Packen Sie die Ständereinheit wie nachstehend beschrieben aus. Schritt 1: Bringen Sie den Lieferkarton mit der Ständereinheit zum Aufstellungsort. Schritt 2: Öffnen Sie den Karton und entnehmen Sie die Füße, das Bein und die Transportpolster. 1= Ständerbein 2= Fuß... -
Seite 16: Kontrolle Des Lieferumfangs
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 2.3 KONTROLLE DES LIEFERUMFANGS Nach dem Auspacken sollten Sie sofort überprüfen, ob Sie alle im Lieferumfang enthaltenen Dinge bekommen haben und letztere auf Schäden überprüfen. Achtung • Der genaue Lieferumfang richtet sich nach dem Auslieferungsland. Hinweise hierzu bekommen Sie bei Ihrem Océ... -
Seite 17: Lieferkarton Der Ab-/Aufrolleinheit 100
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 2.3.3 Lieferkarton der Ab-/Aufrolleinheit 100 Achtung Weitere Einzelheiten zum Lieferumfang des Unwinder/Winder 100 finden Sie in der Bedienungsanleitung dieses Geräts. Beschreibung Anzahl Beschreibung Anzahl Lieferkarton Set für das Auf-/Abrollsystem Rollenhalterung Dose mit Leiterplatte Einstellbare Halterung Vorderer Straffungsbügel Rechte Halterung Hinterer Straffungsbügel... -
Seite 18: Starterset Für Die Maschine
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 2.3.5 Starterset für die Maschine Beschreibung Anzahl Bedienungsanleitung Aufstellungsanleitung CD Funktionslegenden für die Tasten Etikett für die Heizung Aufkleber mit Wartungshinweisen (6 Sprachen) “Harmful”-Aufkleber IJC910 Low Solvent Setup Cleaning IJC90 Low Solvent Cleaning Tinten-“Starter Set” (2x4) Wartungsset für 6 Monate AP-77123, Rev. -
Seite 19: Wartungsset Für Die Ersten 6 Monate
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 2.3.6 Wartungsset für die ersten 6 Monate Bestellnr.: 29801288 Inhalt: Beschreibung Anzahl Schwammplatte Wischer Schwamm für den Abfallbehälter Reinigungsflüssigkeit (250ml) Blatt mit Anweisungen Pflegeset *Bestellnummer des Pflegesets: 29801287 *Inhalt des Pflegesets: Beschreibung Anzahl Handschuhe Pipette Wattestäbchen Polyknit-Wischer... -
Seite 20: Bedienelemente Und Funktionen
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 2.4 BEDIENELEMENTE UND FUNKTIONEN Die Bedienelemente und Gerätepartien haben folgende Funktionen. 2.4.1 Vorderseite Name Funktion Heizplatte Führt und heizt das Material beim Drucken. Fronthaube Verhindert, dass sich Kleidungsstücke und andere Gegenstände im Transportsystem des Druckers verheddern. Die Haube darf nur zum Ausführen folgender Handlungen geöffnet/geschlossen werden: •... -
Seite 21: Anschlüsse Auf Der Rückseite
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 2.4.2 Anschlüsse auf der Rückseite Gegenstand Ethernet-Anschluss Anschluss-Schacht des Lesers Smartchip-Etikett Blende des Festplattenfachs Centronics-Anschluss Fußschalterbuchse Netzkabelanschluss Aufkleber mit Umweltinformationen DB-25-Anschluss Typenschild AP-77123, Rev. 1.3, 24/04/2006... -
Seite 22: Position Und Funktion Der Heizelemente
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 2.5 POSITION UND FUNKTION DER HEIZELEMENTE Heizelement Temperatur Funktion • Sorgt dafür, dass sich die Poren des Materials öffnen, damit Vorheizung (“A”) 20~50°C die “IJC910 Low Solvent”-Tinte besser in das Material eindringt. • Optimiert die Tintenhaftung auf behandeltem und nicht Fixierer (“B”) 20~40°C behandeltem Material. -
Seite 23: Zusammenbau
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 2.6 ZUSAMMENBAU Sehen wir uns nun an, wie man dieses Produkt fachgerecht aufstellt. Vorsicht Für den Zusammenbau dieses Produkts werden mindestens 4 Personen benötigt. 2.6.1 Zusammenbau der Ständereinheit Bauen Sie die Ständereinheit wie nachstehend beschrieben auf. Schritt 1: Drehen Sie die Ständereinheit um (siehe Abbildung). -
Seite 24: Aufstellen Des Ständers
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 2.6.2 Aufstellen des Ständers Bringen Sie die Haupteinheit wie nachstehend beschrieben auf dem Ständer an: Schritt 1: Stellen Sie den Ständer mit den Füßen an der Unterseite auf den Boden. Schritt 2: Heben Sie die Haupteinheit hoch (mindestens vier Personen), indem Sie sie an den Griffen festhalten. -
Seite 25: Positionieren Der Haupteinheit Auf Dem Ständer
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 2.6.3 Positionieren der Haupteinheit auf dem Ständer Nach Anbringen der Haupteinheit auf dem Ständer darf kein Spalt zwischen der Geräteunterseite und der Ständereinheit bleiben. Wenn trotzdem ein Spalt sichtbar ist, können Sie das mit folgendem Verfahren korrigieren oder den Spalt zumindest verringern. -
Seite 26: Entfernen Des Internen Verpackungsmaterials
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 2.6.4 Entfernen des internen Verpackungsmaterials Entfernen Sie alles Transportmaterial (siehe die folgenden Arbeitsschritte). Schritt 1: Entfernen Sie alle Klebestreifen vom Gerät. Schritt 2: Entfernen Sie die beiden Kratzschutzstreifen (1) von der Geräteoberseite. Schritt 3: Entfernen Sie die Kopfhalterungen an der Innenseite der Fronthaube mit folgendem Verfahren. Öffnen Sie die Fronthaube. -
Seite 27: Vorbereiten Eines Druckauftrags
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 3. VORBEREITEN EINES DRUCKAUFTRAGS 3.1 ANSCHLIESSEN DES NETZKABELS Hier erfahren Sie, wie man das Netzkabel anschließt. Wichtig • Verwenden Sie ausschließlich das beiliegende Netzkabel. Die Verwendung eines anderen Kabels könnte einen Stromschlag oder Brand verursachen. •... -
Seite 28: Anschließen Des Druckers An Den Pc
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 3.3 ANSCHLIEßEN DES DRUCKERS AN DEN PC 3.3.1 Systemanforderungen Der Druckertreiber eignet sich nur für PCs, die folgende Anforderungen erfüllen: Betriebssystem Windows 2000 Professional Prozessor Pentium III 1GHz oder schneller Arbeitsspeicher (RAM) Mindestens 512MB Festplattenkapazität Mindestens 10GB 3.3.2 Welche Kabel benötigen Sie? -
Seite 29: Erste Füllung Mit 'Ijc90 Low Solvent'-Tinte
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 3.4 ERSTE FÜLLUNG MIT ‘IJC90 LOW SOLVENT’-TINTE Lesen Sie sich diese Vorsichtsmaßnahmen durch, bevor Sie den Drucker einschalten und zum ersten Mal Tinte anpumpen. Lesen Sie sich vor dem erstmaligen Anpumpen von Tinte folgende Punkte durch. Vorsicht •... - Seite 30 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch Verfahren für das erstmalige Anpumpen von Tinte: Schritt 1: Schauen Sie nach, ob das Auffanggefäß leer ist. Schritt 2: Schalten Sie das Gerät ein. Schritt 3: Das Display fordert Sie auf, alle Transportpatronen zu entfernen. Tun Sie das. Der CS9000 pumpt nun ca.
- Seite 31 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch Wenn im Display “0 min” erscheint, müssen Sie noch 1 Minute warten. Schritt 7: Leeren Sie das Auffanggefäß (siehe die Display-Meldung). Schritt 8: Sobald folgende Meldung erscheint, müssen Sie alle “IJC910 Low Solvent Setup Cleaning”- Patronen entnehmen.
- Seite 32 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch Schritt 10: Leeren Sie das Auffanggefäß (siehe die Display-Meldung). Schritt 11: Sobald folgende Meldung erscheint, müssen Sie alle “IJC910 Low Solvent Cleaning”-Patronen entnehmen. Schritt 12: Legen Sie die verlangten “IJC910 Low Solvent”-Tintenpatronen ein: Für jede Patrone ist ein spezielles Fach vorgesehen (das richtet sich nach dem Typ und der Farbe).
- Seite 33 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch Schritt 13: Warten Sie, bis der “Ink Refill”-Vorgang beendet ist. Das Display zeigt die Restdauer des Vorgangs an: 9 Minuten im Falle eines 65”-Druckers, 13 Minuten beim 90”-Modell: (oder 9 min beim 65”-Modell) Wenn im Display “0 min” erscheint, müssen Sie noch 1 Minute warten. Schritt 14: Leeren Sie das Auffanggefäß, sobald Sie dazu aufgefordert werden.
-
Seite 34: Einschalten Des Geräts
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 3.5 EINSCHALTEN DES GERÄTS Zum Einschalten des Geräts verfahren Sie bitte folgendermaßen. Schritt 1: Drücken Sie die [POWER]-Taste im Bedienfeld, um das Gerät einzuschalten. Die POWER-Diode leuchtet nun grün. Step 2 : Das Gerät initialisiert sich zunächst. Step 3 : Sobald alle Initialisierungen beendet sind, wechselt das Gerät in den Normalbetrieb. -
Seite 35: Handhabung Des Materials
Hier erfahren Sie, wie man das Material handhaben muss und welche Einstellungen durchzuführen sind. 3.7.1 Einziehen von Bogenmaterial Hier erfahren Sie, wie man einen Materialbogen einzieht. Dieser Drucker erlaubt die Verwendung folgender Materialbögen: Gerät Materialbreite Nutzbreite CS9065 1653mm 1643mm CS9090 2280mm 2250mm Zum Laden von Bogenmaterial verfahren Sie bitte folgendermaßen. - Seite 36 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch Schritt 6: Schieben Sie von der Druckervorderseite her einen Materialbogen in den Ladeschacht. Materialbogen Ladeschacht Schritt 7: Der rechte Materialrand muss parallel zur Hilfslinie liegen. Achtung • Die Hilfslinie soll Ihnen bei der richtigen Anordnung des Materials helfen. •...
-
Seite 37: Einziehen Von Rollenmaterial
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 3.7.2 Einziehen von Rollenmaterial 3.7.2.1 Installieren der Materialrolle Arbeitsweise (7 Schritte): Schritt 1: Schauen Sie nach, wie die bedruckbare Seite gewickelt ist (nach innen oder außen) und ordnen Sie die Materialrolle entsprechend an. Schritt 2: Ordnen Sie die Rolle so an, dass sich das Material in gleichem Abstand zum linken und rechten Rand befindet. - Seite 38 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch Schritt 4: Arretieren Sie die den Stopper auf dem Rollenbügel an einer Seite. Schritt 5: Legen Sie eine Seite der Materialrolle über den Flansch des verriegelten Stoppers. Schritt 6: Schieben Sie den Flansch des anderen Stoppers in den Rollenkern und arretieren Sie jenen Stopper mit seiner Klemme.
- Seite 39 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch TEIL 2: LADEN DES MATERIALS ÜBER DAS FRONTSEITIGE STRAFFUNGSSYSTEM(8 SCHRITTE) Schritt 1: Schieben Sie das Material unter den Andruckrollen des Druckers hindurch. Schritt 2: Stellen Sie sich vor den Drucker und ziehen Sie so lange am Material, bis es an beiden Seiten gleich straff ist.
-
Seite 40: Angabe Des Materialtyps
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 3.7.3 Angabe des Materialtyps Hier erfahren Sie, wie man angibt, welches Material verwendet wird. Schritt 1: Schalten Sie den Drucker ein und ziehen Sie Material ein. Sobald das Material entdeckt wird, erscheint das Materialmenü. Schritt 2: Wählen Sie mit einer der folgenden Tasten den verwendeten Materialtyp. -
Seite 41: Steuern Der Heizelemente
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 3.8 STEUERN DER HEIZELEMENTE Nach Aufrufen der Statusanzeige können die Heizungsparameter eingestellt werden. Schritt 1: Drücken Sie die [F3]-Taste, um das “Heater”-Menü aufzurufen. • Mit “heater message” ist eine der folgenden Meldungen gemeint: Heater busy Heater ready •... -
Seite 42: Verwendung Des 'Smartchip Management'-Systems Von Océ
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 3.9 SMARTCHIP MANAGEMENT-SYSTEMS 3.9.1 Einführung Das “Smartchip Management”-System erlaubt die Kontrolle des Tintenstandes anhand der auf den Patronen angebrachten Chips bzw. der entsprechenden Chips im Drucker selbst. Vorsicht Entfernen Sie niemals die “Smartchip”-Karte einer Patrone, um sie in den Leser schieben zu können. - Seite 43 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch B. ‘Printer’-Modus Die Übermittlung der Tintenstandinformationen erfolgt in 2 Stadien. Siehe die Tabelle: Stadium Beschreibung Manueller Vorgang Anmerkung Übermittlung des Tintenstands zum Übermitteln der Keine Verwaltungssystem. Siehe die Abbildung Tintenstand-Infos von “Stadium 1” unten. den Smartchip- Karten zum ‘Smartchip...
-
Seite 44: Anschließen Einer Smartchip-Karte An Den Leser Im Drucker
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 3.9.3 Anschließen einer Smartchip-Karte an den Leser im Drucker Hierfür gibt es 2 Möglichkeiten – das richtet sich nach dem Drucker. 1. An der Druckeroberseite Schieben Sie die Smartchip-Karte (1) in den Schacht (2) des Druckers (siehe Abbildung). 1= “Smartchip”-Karte 2= Anschluss-Schacht des Lesers 3= Etikett... -
Seite 45: Anwahl Des 'Cassette'- Oder 'Printer'-Modus
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 3.9.4 Anwahl des ‘Cassette’- oder ‘Printer’-Modus’ Arbeitsweise (2 Schritte): Schritt 1: Wählen Sie im Menü des Druckers “InkManager ChipMgr”. (Siehe die Abbildungen) Schritt 2: Wählen Sie den “Cassette”- (F1) oder “Printer”-Modus (F2). Achtung Bei Anwahl von “ChipMgr”= “Printer” ruft der Drucker nicht mehr automatisch den richtigen Farbmodus auf. Der Farbmodus muss dann von Hand gewählt werden. - Seite 46 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch Schritt 3: Schieben Sie die “Smartchip”-Karte in den Leser des Verwaltungssystems. Im Display erscheint folgende Meldung: Schritt 4: Befolgen Sie die im Display angezeigte Anweisung: WENN… DANN… …eine Reinigungskarte entdeckt wurde (siehe Abbildung). Entnehmen Sie die Smartchip-Karte und drücken Sie [ENTER].
-
Seite 47: Andere Bedienfunktionen
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch B. Abtasten der Patronenfächer Folgende Dinge werden nur ausgeführt, wenn der Leser des Verwaltungssystems eine ungültige Karte enthält. WENN… DANN… - Ab hier ist die Arbeitsweise mit der für die Aufspürung einer gültigen Smartchip-Karte identisch. - Seite 48 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch AP-77123, Rev. 1.3, 24/04/2006...
-
Seite 49: Tägliche Pflege Und Wartung
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 4. TÄGLICHE PFLEGE UND WARTUNG 4.1 EINFÜHRUNG In diesem Kapitel erfahren Sie, was für die tägliche Wartung des Druckers zu tun ist. 4.2 PERIODISCHE WARTUNGSAUFGABEN FÜR DEN ANWENDER Hier erfahren Sie, welche Wartungsmaßnahmen regelmäßig zu erledigen sind. Mit der regelmäßigen Wartung verhindern Sie einen allmählichen Qualitätsnachlass. -
Seite 50: Tägliche Pflege Und Wartung
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 4.2.1 Tägliche Pflege und Wartung Vor Starten eines Druckauftrags sollten Sie die Düsenfunktion überprüfen. Wenn bestimmte Düsen ausfallen oder nicht mehr ordnungsgemäß sprühen, müssen Sie eine Reinigung durchführen. Reinigen Sie die Düsen im “Normal”- oder “Powerful”-Modus, um ihre Funktion wiederherzustellen. Nach getaner Arbeit müssen Sie vor dem Ausschalten des Druckers aus bestimmten Partien die Tinte abpumpen, um ein Austrocknen zu verhindern. - Seite 51 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch Schritt 6: Spülen Sie die Kappen so lange, bis sich ihr Schaumstoffbelag nicht mehr verfärbt. Pipette Kappen Schritt 7: Drücken Sie [ENTER], um die Spülung der Schläuche zu beenden. • Schauen Sie nach, ob sich an den Kappenrändern Tinte abgelagert hat. Wenn ja, reinigen Sie die Kappenränder mit Wattestäbchen.
-
Seite 52: Wöchentliche Wartung
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 4.2.2 Wöchentliche Wartung Am Ende der Woche müssen Sie aus bestimmten Partien die Tinte abpumpen, um ein Austrocknen zu verhindern. Sonst könnte die Qualität beim nächsten Auftrag nämlich zu wünschen übrig lassen bzw. kommt es zu Funktionsstörungen. - Seite 53 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch Schritt 4: Schieben Sie den Wagen in das Wartungsfach (links). Schritt 5: Reinigen Sie die Ränder der Köpfe mit einem Wattestäbchen und etwas “IJC910 Low Solvent Cleaning”-Flüssigkeit. Berühren Sie auf keinen Fall die Düsenplatte, weil das die Druckqualität beeinträchtigt.
-
Seite 54: Monatliche Wartungsarbeiten
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 4.2.3 Monatliche Wartungsarbeiten 4.2.3.1. Auswechseln der Wischer Schritt 1: Schalten Sie den Drucker ein und wechseln Sie zur “WiperClean”-Funktion. Hiermit schalten Sie die Wagenarretierung aus. Schritt 2: Schieben Sie den Wagen zur linken Geräteseite. Schritt 3: Holen Sie die alten Wischer mit einer Pinzette aus dem Gerät. -
Seite 55: Auswechseln Des Oberen Schwamms An Der Rückseite Der Kappeneinheit
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 4.2.3.2. Auswechseln des oberen Schwamms an der Rückseite der Kappeneinheit Schritt 1: Schalten Sie den Drucker ein und wechseln Sie zur “WiperClean”-Funktion. Hiermit schalten Sie die Wagenarretierung aus. Schritt 2: Lösen Sie die beiden Halterungsschrauben des Schwamms. Schrauben, die zum Entfernen des Kappenschwamms entfernt werden müssen. -
Seite 56: Auswechseln Des Schwamms Im Abfallbehälter
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 4.2.3.3. Auswechseln des Schwamms im Abfallbehälter Achtung Für das Auswechseln des Schwamms im Abfallbehälter müssen Sie sich unbedingt Handschuhe anziehen und eine Pinzette verwenden. Schritt 1: Lösen Sie die Kopfarretierung Achtung Im Display erscheint folgende Meldung: Drücken Sie am Ende die [ENTER]-Taste, um den Kopf wieder zu arretieren. -
Seite 57: Wartung, Die Von Einem Anerkannten Océ-Ingenieur Durchgeführt Werden Muss
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 4.3 WARTUNG, DIE VON EINEM ANERKANNTEN OCÉ- INGENIEUR DURCHGEFÜHRT WERDEN MUSS Hier erfahren Sie, welche Wartungsmaßnahmen regelmäßig zu erledigen sind. Mit der regelmäßigen Wartung verhindern Sie einen allmählichen Qualitätsnachlass. Während der periodischen Wartung müssen bestimmte Bauteile inspiziert, gereinigt und eventuell ersetzt werden. -
Seite 58: Auswechseln Von Verbrauchsgütern
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 4.4 AUSWECHSELN VON VERBRAUCHSGÜTERN Hier erfahren Sie, wann die Tintenpatronen, die Materialrolle und das Trennmesser ausgewechselt werden müssen. 4.4.1 Auswechseln der Tintenpatronen Hier wird erklärt, wann und wie die Tintenpatronen ausgewechselt werden müssen. (1) Wenn ist dies notwendig? In folgenden Fällen müssen die Tintenpatronen ersetzt werden. - Seite 59 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch (3) Arbeitsweise für das Auswechseln Gehen Sie zum Auswechseln der Tintenpatronen folgendermaßen vor. Schritt 1: Wenn der Drucker eingeschaltet ist, müssen Sie zunächst folgende Dinge überprüfen: • Es darf kein Befehl (Drucken usw.) ausgeführt werden. •...
-
Seite 60: Ersetzen Des Trennmessers
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 4.4.2 Ersetzen des Trennmessers Hier wird erklärt, wann und wie das Trennmesser ausgewechselt werden muss. (1) Wenn ist dies notwendig? In folgenden Fällen muss das Trennmesser ersetzt werden. a.Wenn das Material nicht mehr sauber abgetrennt werden kann b.Wenn die Trennschnitte unsauber sind (2) Arbeitsweise für das Auswechseln Gehen Sie zum Auswechseln des Trennmessers folgendermaßen vor. -
Seite 61: Auswechseln Des Auffanggefäßes
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 4.4.3 Auswechseln des Auffanggefäßes Wenn das Auffanggefäß voll ist, müssen Sie es auswechseln. (1) Wenn ist dies notwendig? Wechseln Sie das Auffanggefäß aus, sobald folgende Meldung angezeigt wird. (2) Arbeitsweise für den Austausch Zum Auswechseln des Auffanggefäßes verfahren Sie bitte folgendermaßen. Schritt 1: Wenn der Drucker eingeschaltet ist, müssen Sie zunächst folgende Dinge überprüfen. -
Seite 62: Reinigung
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 4.5 REINIGUNG 4.5.1.Reinigen des Gehäuses (1) Wie oft ist die Reinigung notwendig? Die Reinigung muss monatlich erfolgen. (2) Arbeitsweise für die Reinigung Staub und Flecke auf dem Gehäuse dürfen mit einem weichen Tuch entfernt werden. 4.5.2.Reinigen der internen Partien des Druckers (1) Wie oft ist die Reinigung notwendig? Die Reinigung muss monatlich erfolgen. -
Seite 63: Kopfreinigung
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 4.5.3 Kopfreinigung Wenn die gedruckten Objekte zu blass erscheinen oder Aussetzer aufweisen, müssen Sie den Druckkopf und die Düsen reinigen. Für die Kopfreinigung müssen folgende Schritte ausgeführt werden. Schritt 1: Schauen Sie nach, ob sich das Gerät im Normalzustand befindet. Schritt 2: Wechseln Sie zu “SetupMenu 1/7”... -
Seite 64: Transport Des Geräts
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 4.6 TRANSPORT DES GERÄTS Hier erfahren Sie, welche Vorbereitungen für den Transport des Druckers zu treffen sind. 4.6.1 Aufstellen des Druckers an einem anderen Ort Vor Ändern des Aufstellungsorts verfahren Sie bitte folgendermaßen. (1) Vor dem Ortswechsel Wenn Sie auch den Ständer verwenden, müssen Sie folgendermaßen vorgehen. -
Seite 65: Handhabung Des Druckers
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 5. HANDHABUNG DES DRUCKERS 5.1 BEDIENFELD Das Bedienfeld enthält mehrere Tasten, mit denen man die benötigte Funktion wählen kann, und ein Display, das die Funktionen und den Status des Druckers anzeigt. Sehen wir uns zunächst die Tasten und Dioden an. 5.1.1 Tasten Name Normal... -
Seite 66: Funktionen Des Lc-Displays Und Der Dioden
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 5.1.2 Funktionen des LC-Displays und der Dioden Name Farbe Status Funktion LCD-Display Im Display werden der aktuelle Status und eventuelle Fehlermeldungen angezeigt. POWER-Diode Grün Der Drucker ist an. Der Drucker ist aus. ERROR-Diode Blinkt Es ist ein Fehler aufgetreten. -
Seite 67: Menüfunktionen
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch 5.2. MENÜFUNKTIONEN 5.2.1 Funktionsbereiche des Menüs 5.2.2 Die Menüfunktionen im einzelnen AP-77123, Rev. 1.3, 24/04/2006... -
Seite 68: Setup Menu
Drucker der CS9000-Serie Bedienungsanleitung - Deutsch SetupMenu 1/7 Ink Status Origin Set (1/1) Bottom Left Right Test Print (1/2) Setup Adj. Uni-D Nozzle Check Adj. Bi-D (2/2) Palette Maintenance Media Set (1/1) Media (1/2) User 1 (1/3) Thin Out User 2 Ink Dry Time User 3 Head Height... - Seite 69 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch Direction (1/1) UniDir BiDir Repeat Prn (1/1) Count IntervalTime HeadSpeed (1/1) Normal Fine Command (1/2) Command (1/1) MH-GL.GL2 MH-GL2 RTL-PASS Step (1/1) 0,010 mm 0,025 mm Position (1/1) Full Terminator (1/1) Normal Special (2/2) Resolution (1/2) 1080...
- Seite 70 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch SetupMenu 4/7 Utility (1/2) ErrorDisp (1/1) PaperDet, (1/2) Normal TakeUpRoll RollFeed (2/2) Prn+Wipe OnCleaning (1/1) Normal Little Powerfull Width (2/2) Prn + Wipe Smart Top (1/1) AutoCleaning (1/1) Waiting Before Print Printing CapCycle FileMng (1/2) WriteMode (1/1)
- Seite 71 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch SetupMenu 5/7 Datadump (1/1) Start/End InkManager (1/2) HeadWash InkLoad Pump 1/2/ALL InkChange (2/2) LongStore InkSupply ChipMgr ColorMode SetupMenu 6/7 H.Unlock (1/1) WiperClean (1/1) TankChg. TubingFlush SetupMenu 7/7 VersionCheck AP-77123, Rev. 1.3, 24/04/2006...
- Seite 72 Drucker der CS9000-Serie Bedienungsanleitung - Deutsch Diese Seite wurde absichtlich weiß gelassen. AP-77123, Rev. 1.3, 24/04/2006...
