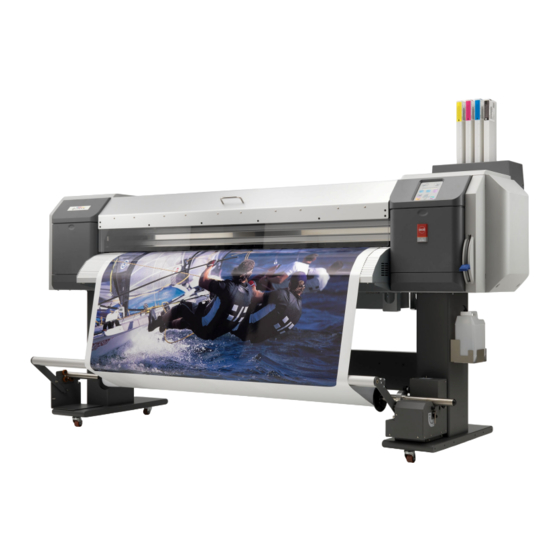

Océ CS9160
Bedienungsanleitung
Eco Solvent

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Oce CS9160 Eco Solvent

Inhaltszusammenfassung für Oce CS9160 Eco Solvent

  • Seite 1 Océ CS9160 Bedienungsanleitung Eco Solvent...
  • Seite 2 Diese Seite wurde absichtlich weiß gelassen.

  • Seite 3: Weee-Vorschriften

    Bedienungsanleitung Océ CS9160 Deutsch COPYRIGHT-HINWEIS COPYRIGHT ©2008 Océ-Technologies B.V. alle Rechte vorbehalten. Dieses Dokument darf ohne die schriftliche Genehmigung des Urhebers weder auszugsweise, noch vollständig vervielfältigt werden. Dieses Dokument enthält alle für die Verwendung des CS9160 Eco-Solvent-Druckers von Océ notwendigen Informationen.
  • Seite 4 Bedienungsanleitung Océ CS9160 Deutsch Diese Seite wurde absichtlich weiß gelassen. AP-40797 - Revision 1.0 –17/03/2008...

  • Seite 5: Inhaltsverzeichnis

    Bedienungsanleitung Océ CS9160 Deutsch INHALTSÜBERSICHT SICHERHEITSHINWEISE....................7 ............7 ARNUNGEN INWEISE UND NMERKUNGEN ................8 ICHTIGE ICHERHEITSHINWEISE .....................11 ARNHINWEISE ARBEITSWEISE FÜR DIE AUFSTELLUNG .............15 ................15 AHL DES UFSTELLUNGSORTS ..................17 USPACKEN DER ARTONS ................18 ONTROLLE DES IEFERUMFANGS ................20 EDIENELEMENTE UND UNKTIONEN ......................22 USAMMENBAU ..................26 USRICHTEN DES RUCKERS ..................27...
  • Seite 6 Bedienungsanleitung Océ CS9160 Deutsch Diese Seite wurde absichtlich weiß gelassen. AP-40797 - Revision 1.0 –17/03/2008...

  • Seite 7: Sicherheitshinweise

    Bedienungsanleitung Océ CS9160 Deutsch 1 SICHERHEITSHINWEISE Vorsicht • Befolgen Sie während der Aufstellung und Bedienung des Druckers alle in diesem Dokument erwähnten Anweisungen und Warnungen. 1.1 WARNUNGEN, HINWEISE UND ANMERKUNGEN Die in diesem Dokument und auf den Aufklebern am Gerät erwähnten Warnungen sind in drei Gefahrengruppen unterteilt.

  • Seite 8: Wichtige Sicherheitshinweise

    Bedienungsanleitung Océ CS9160 Deutsch 1.2 WICHTIGE SICHERHEITSHINWEISE Für eine sichere Verwendung dieses Produkts sind folgende Punkte zu beachten. Symbol Bedeutung Weist auf “verbotene” Handlungen hin. Weist auf notwendige Handlungen hin. Wichtig Stellen Sie den Drucker niemals an einen Ort, wo er aus Versehen umgestoßen oder beschädigt werden könnte. Beispiele: •...
  • Seite 9 Bedienungsanleitung Océ CS9160 Deutsch Vorsicht Beachten Sie bei der Handhabung von Netzkabeln folgende Punkte. Behandeln Sie ein Netzkabel immer mit der gebotenen Umsicht. • Stellen Sie niemals schwere Gegenstände auf ein Netzkabel. • Vermeiden Sie Quetschungen und andere Verformungen eines Netzkabels. •...
  • Seite 10 Bedienungsanleitung Océ CS9160 Deutsch Achten Sie auf eine ausreichende Lüftung am Aufstellungsort. Hiermit vermeiden Sie einerseits Brandgefahr und andererseits Übelkeit bei Personen, die sich in jenem Raum aufhalten. Unmittelbar nach Ausführen eines Druckauftrags ist der Materialbügel heiß. Berühren Sie ihn bei Bedarf erst, wenn er sich ausreichend abgekühlt hat.

  • Seite 11: Warnhinweise

    Bedienungsanleitung Océ CS9160 Deutsch 1.3 WARNHINWEISE Alle kritischen Partien des Druckers sind mit speziellen Warnhinweisen gekennzeichnet. Hier wird erklärt, wo sich solche Hinweise befinden, wie sie aussehen und auf welche Gefahren sie hinweisen. 1.3.1 Umgang mit den Warnhinweisen Überprüfen Sie ab und zu, ob die Warnhinweise noch leserlich sind. Wenn die Hinweise und •...
  • Seite 12 Bedienungsanleitung Océ CS9160 Deutsch Warnhinweistypen AP-40797 - Revision 1.0 –17/03/2008...
  • Seite 13 Bedienungsanleitung Océ CS9160 Deutsch AP-40797 - Revision 1.0 –17/03/2008...
  • Seite 14 Bedienungsanleitung Océ CS9160 Deutsch Diese Seite wurde absichtlich weiß gelassen. AP-40797 - Revision 1.0 –17/03/2008...

  • Seite 15: Arbeitsweise Für Die Aufstellung

    Bedienungsanleitung Océ CS9160 Deutsch 2 ARBEITSWEISE FÜR DIE AUFSTELLUNG 2.1 WAHL DES AUFSTELLUNGSORTS Lesen Sie sich vor der Inbetriebnahme alle Warnhinweise durch. 2.1.1 Bedingungen für den Aufstellungsort Belastbarkeit des Aufstellungsorts Mehr als 2940Pa (300kg/m Stromversorgung AC90V~132V/198V~264V Frequenzbereich 50/60Hz ±1Hz Stromanforderungen Haupteinheit: 8,5A/4,5A Leistungsaufnahme Heizung: 8,5A/4,5A...

  • Seite 16: Benötigter Freiraum

    Bedienungsanleitung Océ CS9160 Deutsch 2.1.2 Benötigter Freiraum Stellen Sie den Drucker auf eine ebene Oberfläche, die das Gewicht der gesamten Einheit aushält. Anmerkung • Das Gewicht des Druckers und Ständers wird in der Bedienungsanleitung erwähnt. 650 mm 1550 mm 1000 mm 3800 mm 1000 mm 2700 mm...

  • Seite 17: Auspacken Der Kartons

    Bedienungsanleitung Océ CS9160 Deutsch 2.2 AUSPACKEN DER KARTONS Der Lieferumfang dieses Produkts befindet sich in 3 Kartons: Einer mit dem Drucker, einer mit der Ständereinheit und einer mit der Tinte und der Dokumentation. Anmerkung • Zum Auspacken dieses Produkts sind 4 Personen notwendig. •...

  • Seite 18: Kontrolle Des Lieferumfangs

    Bedienungsanleitung Océ CS9160 Deutsch 2.3 KONTROLLE DES LIEFERUMFANGS Anmerkung • Kontrollieren Sie das Produkt nach dem Auspacken auf Schäden und überprüfen Sie, ob Sie alles Zubehör bekommen haben. Wenn nein, wenden Sie sich bitte an ihren Océ-vertreter. 2.3.1 Gegenstände im Gerätekarton Name Anzahl Druckereinheit...

  • Seite 19: Gegenstände Im Ständerkarton

    Bedienungsanleitung Océ CS9160 Deutsch 2.3.3 Gegenstände des Pflegesets Name Anzahl Reinigungsstab Pinzette Schwamm für den Abfallbehälter Wasserwaage Auffangbehälter Tablett 2.3.4 Gegenstände im Ständerkarton N° Name Karton der Rolleneinheit Puffer Fuß Schutzecken Tragestangen Pufferkarton Ständeranleitung Kleiner Pufferkarton Ständereinheit Schrauben Sechskantschraube M5x10 (8Pcs) Gefederte M5- Unterlegscheibe...

  • Seite 20: Bedienelemente Und Funktionen

    Bedienungsanleitung Océ CS9160 Deutsch 2.4 BEDIENELEMENTE UND FUNKTIONEN 2.4.1 Vorderseite Name Funktion Hiermit kann das Material festgeklemmt und freigegeben werden. • Senken Sie den Hebel ab, um das Material festzuklemmen. • Einzugshebel Je weiter Sie den Hebel absenken, desto stärker wird das Material festgeklemmt.

  • Seite 21: Rückseite

    Bedienungsanleitung Océ CS9160 Deutsch 2.4.2 Rückseite Name Funktion Hier muss die benötigte Materialrolle installiert werden. Rollenhalterungen Sie enthalten Flansche, die auf die Rolle geschoben werden müssen und Hebel, mit denen die Flansche arretiert werden können. Ladeschacht Hier muss das Material durchgeschoben werden. Patronenfächer Hier müssen die Tintenpatronen installiert werden.

  • Seite 22: Zusammenbau

    Bedienungsanleitung Océ CS9160 Deutsch 2.5 ZUSAMMENBAU 2.5.1 Zusammenbau der Ständereinheit Lesen Sie sich vor der Inbetriebnahme alle Warnhinweise durch. Schritt 1: Bringen Sie den Lieferkarton mit der Ständereinheit zum Aufstellungsort. Schritt 2: Öffnen Sie den Karton und entnehmen Sie die Füße, das Bein, die Trägerstangen und die Transportpolster.

  • Seite 23: Zusammenbau Des Ständers

    Bedienungsanleitung Océ CS9160 Deutsch 2.5.2 Zusammenbau des Ständers Schritt 1: Drehen Sie die vier Einstellschrauben in die gezeigte Richtung, um zu verhindern, dass der Ständer zu rollen beginnt. Name Einstellschrauben Ständer Schritt 2: Schieben Sie die beiden Tragestangen in die linke und rechte Halterung, heben Sie den Drucker mit vier Personen hoch und stellen Sie ihn auf den Ständer.
  • Seite 24 Bedienungsanleitung Océ CS9160 Deutsch Schritt 3: Entfernen Sie die beiden Tragestangen und befestigen Sie den Drucker mit 8 Sechskantschrauben an der Ständereinheit. Name Tragestangen Ständer Sechskantschraube + Unterlegscheibe Schritt 4: Installieren Sie die Halterung des Auffangbehälters. • Stellen Sie den Auffangbehälter in die zugehörige Halterung. •...

  • Seite 25: Entfernen Der Transporthalterungen

    Bedienungsanleitung Océ CS9160 Deutsch 2.5.3 Entfernen der Transporthalterungen Schritt 1: Entfernen Sie die Klebestreifen von den Hauben. Schritt 2: Öffnen Sie die Fronthaube, lösen Sie die Flügelschraube und entnehmen Sie die Metallplatte, mit welcher der Kopf arretiert ist. Anmerkung • Werfen Sie diese Metallplatte nicht weg, weil Sie sie bei einem späteren Transport des Druckers wieder installieren müssen.

  • Seite 26: Ausrichten Des Druckers

    Bedienungsanleitung Océ CS9160 Deutsch 2.6 AUSRICHTEN DES DRUCKERS Anmerkung • Überprüfen Sie vor und nach dem Transport, ob alle Schrauben noch festsitzen. • Wenn Sie den Drucker in einem anderen Gebäude usw. aufstellen möchten, müssen Sie ihn vom Ständer lösen. Schritt 1: Bringen Sie den Drucker zum gewünschten Aufstellungsort.

  • Seite 27: Transport Des Geräts

    Bedienungsanleitung Océ CS9160 Deutsch 2.7 TRANSPORT DES GERÄTS 2.7.1 Aufstellen des Druckers an einem anderen Ort Lesen Sie sich vor der Inbetriebnahme alle Warnhinweise durch. Wenn Sie den passenden Ständer verwenden, müssen Sie den Drucker wie folgt darauf stellen. (1) Vorbereitung für den Transport Schritt 1: Schalten Sie den Drucker aus.
  • Seite 28 Bedienungsanleitung Océ CS9160 Deutsch Schritt 10: Entnehmen Sie den Rollbügel. Schritt 11: Lösen Sie die Verbindung aller Kabel. Schritt 12: Entriegeln Sie die Bremsen der Rollen und schieben Sie den Drucker an einen anderen Ort. Anmerkung • Die Rollen des zugehörigen Ständers eignen sich nur für den Transport über kurze Strecken auf einem ebenen Untergrund.

  • Seite 29: Transport Des Druckers

    Bedienungsanleitung Océ CS9160 Deutsch 2.7.2 Transport des Druckers Für einen längeren Transport muss der Drucker ordnungsgemäß verpackt werden. Verwenden Sie hierfür den Lieferkarton und alle beiliegenden Polster, um ihn vor Stößen und Vibrationen zu schützen. Anmerkung • Bitte erkundigen Sie sich vor dem Transport bei Ihrem Océ-vertreter nach der optimalen Arbeitsweise. (1) Vorbereitungen für den Transport Schritt 1 : Schalten Sie den Drucker ein.
  • Seite 30 Bedienungsanleitung Océ CS9160 Deutsch Schritt 10 : Montieren Sie den Plastikstab, während Sie den Kopfwagen anheben. Y-Schiene Feststellplatte für den CR- Riehmen Feststellachse für den Kopfwagen Schritt 11 : Die Plastikstäbe sind auf beiden Seiten des Kopfwagens installiert. Schritt 12 : Holen Sie den Drucker vom Ständer.

  • Seite 31: Vorbereiten Eines Druckauftrags

    Bedienungsanleitung Océ CS9160 Deutsch 3 VORBEREITEN EINES DRUCKAUFTRAGS 3.1 ANSCHLIEßEN DER NETZKABEL Lesen Sie sich vor der Inbetriebnahme alle Warnhinweise durch. Schritt 1: Schalten Sie das Gerät AUS. Schritt 2: Verbinden Sie die Netzkabel mit den Buchsen auf der Geräterückseite. Name Netzanschluss Netzkabel...

  • Seite 32: Ein-/Ausschalten Des Geräts

    Bedienungsanleitung Océ CS9160 Deutsch 3.2 EIN-/AUSSCHALTEN DES GERÄTS 3.2.1 Einschalten des Geräts Schritt 1: Drücken Sie die [Power]-Taste im Bedienfeld, um den Drucker einzuschalten. Schritt 2: Die Power-Diode im Bedienfeld leuchtet jetzt grün. Schritt 3: Der Drucker initialisiert sich zunächst. Schritt 4: Nach der Initialisierung ist der Drucker einsatzbereit.

  • Seite 33: Ausschalten Des Geräts

    Bedienungsanleitung Océ CS9160 Deutsch 3.2.2 Ausschalten des Geräts Schritt 1: Vor Ausschalten des Druckers müssen folgende Dinge überprüft werden: • Es darf kein Druck- oder anderer Befehl ausgeführt werden. • Das Bedienfeld muss sich im Normalzustand befinden. Schritt 2: Drücken Sie die [Power]-Taste im Bedienfeld, um das Gerät auszuschalten. Die Power-Diode im Bedienfeld erlischt.

  • Seite 34: Anschließen Des Druckers An Den Computer

    Bedienungsanleitung Océ CS9160 Deutsch 3.3 ANSCHLIEßEN DES DRUCKERS AN DEN COMPUTER Schritt 1: Schalten Sie sowohl den Drucker als auch den Rechner aus. Schritt 2: Verbinden Sie das Netzwerkkabel mit dem Anschluss auf der Geräterückseite. Name Netzwerkanschluss Schritt 3: Verbinden Sie das andere Ende des Netzwerkkabels mit Ihrem Rechner. Anmerkung •...

  • Seite 35: Einlegen Von Tintenpatronen

    Bedienungsanleitung Océ CS9160 Deutsch 3.4 EINLEGEN VON TINTENPATRONEN Lesen Sie sich vor der Inbetriebnahme alle Warnhinweise durch. Schritt 1: Schalten Sie den Drucker ein. • Der Drucker beginnt mit den Startvorgängen. • Im Display erscheint die Meldung “[start ink charge ==> E]”, Bitte drücken Sie die [Enter]- Taste.
  • Seite 36 Bedienungsanleitung Océ CS9160 Deutsch Schritt 6: Wenn der Kopf gereinigt ist, wird die Meldung “Insert InkCartridge” angezeigt. Schritt 7: Holen Sie die Tintenpatronen aus der lösungsmittelfesten Verpackung und schütteln Sie sie behutsam 2~3 Mal. • Die Patronenfächer eignen sich nur jeweils für eine bestimmte Farbe. Jede Farbe hat ihr eigenes Patronenfach (siehe das Etikett).

  • Seite 37: Handhabung Des Materials

    Bedienungsanleitung Océ CS9160 Deutsch 3.5 HANDHABUNG DES MATERIALS Anmerkung • Für den CS9160 stehen zwei optionale Ab-/Aufrollsysteme zur Verfügung. Unwinder/Winder 100 (Wahlfrei in Europe/ROW) Ein motorisiertes System mit Straffungsvorrichtung (“T Winder”) (Standard in Nord Amerika, Wahlfrei in Europe/ROW) • Weitere Hinweise zum Laden von Material bei Verwendung eines solchen Systems finden Sie in dessen Bedienungsanleitung.
  • Seite 38 Bedienungsanleitung Océ CS9160 Deutsch Schritt 6: Schalten Sie den Drucker ein. • Der Drucker initialisiert sich zunächst. • Im Display erscheint die Meldung “Media End”. Schritt 7: Heben Sie den Einzugshebel an. Im Display erscheint die Meldung “Lever Up”. Schritt 8: Öffnen Sie die Fronthaube. Schritt 9: Schieben Sie das Material in den Ladeschacht.

  • Seite 39: Einlegen Einer Anderen Materialrolle

    Bedienungsanleitung Océ CS9160 Deutsch Wenn der Abstand zwischen dem Materialrand und einer Andruckrolle weniger als 5mm beträgt, müssen Sie das Material mit folgendem Verfahren leicht verschieben. • Lösen Sie den Befestigungshebel an der linken und rechten Materialhalterung und schieben Sie die Rolle eine Idee weiter nach links bzw.
  • Seite 40 Bedienungsanleitung Océ CS9160 Deutsch 1. Entnehmen Sie die momentan installierte Materialrolle. Schritt 1: Überprüfen Sie, ob… • der Drucker eingeschaltet wurde, • sich der Drucker im Normalbetrieb befindet, und • ob der letzte Druckauftrag beendet ist. Schritt 2: Schieben Sie den Einzugshebel zur Geräterückseite (hoch). Schritt 3: Wickeln Sie den noch im Drucker befindlichen Materialrest auf, indem Sie an den Flanschen drehen.

  • Seite 41: Angabe Des Materialtyps

    Bedienungsanleitung Océ CS9160 Deutsch Schritt 5: Wiederholen Sie Schritt 4, um die Rolle auch von der linken Materialhalterung zu holen. Name Linke Rollenhalterung Befestigungshebel Rollenmaterial Anmerkung • Weitere Hinweise zum Installieren der anderen Rolle finden Sie unter “Installieren einer Materialrolle” •...
  • Seite 42 Bedienungsanleitung Océ CS9160 Deutsch Arbeitsweise: Schritt 1: Schalten Sie den Drucker bei Bedarf ein und laden Sie Material. Ergebnis: Nach dem Laden von Material zeigt das Display das “Media Setup”-Menü an. Anmerkung Alles Weitere zum Laden von Material finden Sie unter: •...

  • Seite 43: Überprüfen Der Düsenfunktion

    Bedienungsanleitung Océ CS9160 Deutsch 3.6 ÜBERPRÜFEN DER DÜSENFUNKTION Schritt 1: Schalten Sie den Drucker ein und laden Sie Rollenmaterial oder einen Bogen, der mindestens die Größe A3 hat. Schritt 2: Schauen Sie nach, ob sich der Drucker im Normalbetrieb (“Ready to Print”) befindet. Schritt 3: Halten Sie die [<]-Taste mindestens 2 Sekunden gedrückt.

  • Seite 44: Einstellen Der Kopfhöhe

    Bedienungsanleitung Océ CS9160 Deutsch 3.7 EINSTELLEN DER KOPFHÖHE Wann ist dieser Vorgang notwendig? Beim Drucken mit hoher Geschwindigkeit bzw. bei Verwendung von welligem Material muss die Kopfhöhe eventuell geändert werden. Nur so ist nämlich sichergestellt, dass der Kopf das Material zu keiner Zeit berühren kann.

  • Seite 45: Einstellen Der Schrittgröße

    Bedienungsanleitung Océ CS9160 Deutsch 3.8 EINSTELLEN DER SCHRITTGRÖßE Nach dem Drucken einer Zeile wird das Material vorwärts transportiert. Bei Verwendung bestimmter Materialtypen (Gewicht, Unterlage) ist die Vorgabe für die verwendete Schrittgröße jedoch nicht optimal und muss also korrigiert werden, um folgende Fehler zu vermeiden: •...
  • Seite 46 Bedienungsanleitung Océ CS9160 Deutsch Schritt 7: Drucken Sie das Testmuster für die erste Einstellung. • Drücken Sie die [Enter]-Taste im Bedienfeld. Im Display erscheint die Meldung “Feed Length: 250mm”. Anmerkung • Normalerweise wird das Material beim Drucken des ersten Testmusters über eine Länge von 250mm transportiert.
  • Seite 47 Bedienungsanleitung Océ CS9160 Deutsch Schritt 10: Führen Sie den “Confirm Print”-Befehl aus. • Drücken Sie die Taste [+] oder [–], um “PF3: Confirm Print” zu wählen. • Drücken Sie die [Enter]-Taste im Bedienfeld. Im Display erscheint die Meldung “Feed Length: 250mm”. Anmerkung •...
  • Seite 48 Bedienungsanleitung Océ CS9160 Deutsch Schritt 12: Führen Sie den “Micro Adj. Print”-Befehl aus. • Rufen Sie mit dem Bedienfeld das Menü für die Materialtransportkompensation auf. • Drücken Sie die Taste [+] oder [–], um “PF4: Micro Adj. Print” zu wählen. •...

  • Seite 49: Regelmäßige Wartung

    Bedienungsanleitung Océ CS9160 Deutsch 4 REGELMÄßIGE WARTUNG 4.1 VOM ANWENDER AUSZUFÜHRENDE DINGE Lesen Sie sich vor der Verwendung des Druckers alle Warnhinweise durch. 4.1.1 Reinigen des Druckers Um jederzeit eine optimale Qualität zu erzielen, muss der Drucker in regelmäßigen Zeitabständen gesäubert werden.
  • Seite 50 Bedienungsanleitung Océ CS9160 Deutsch Schritt 3: Befreien Sie den Einzugsbügel mit einem staubfreien, leicht angefeuchteten Tuch von Staub und Tintenresten. Name Einzugsbügel Materialbügel Schritt 4: Entfernen Sie mit einem feuchten (aber nicht nassen) Tuch allen Schmutz von den silbernen Partien der Greiffläche. Name Greiffläche AP-40797 - Revision 1.0 –17/03/2008...

  • Seite 51: Auswechseln Des Schwamms In Den Abfallbehältern

    Bedienungsanleitung Océ CS9160 Deutsch 4.1.4 Auswechseln des Schwamms in den Abfallbehältern Lesen Sie sich vor der Verwendung des Druckers alle Warnhinweise durch. (1) Vorbereitungen für den Transport In folgenden Fällen muss der Schwamm im Abfallbehälter ausgewechselt werden. • Wenn sich der Schwamm verformt hat. •...
  • Seite 52 Bedienungsanleitung Océ CS9160 Deutsch Schritt 7: Bauen Sie folgende Dinge zusammen: • Schwamm für den Abfallbehälter • Abstandhalter • Halterung des Schwamms Schritt 8: Legen Sie in beide Abfallbehälter frisches Absorptionsmaterial. Schritt 9: Schließen Sie die Fronthaube. Schritt 10: Drücken Sie die [Enter]-Taste im Bedienfeld. •...

  • Seite 53: Kopfreinigung

    Bedienungsanleitung Océ CS9160 Deutsch 4.1.5 Kopfreinigung Wann ist dies notwendig? Bei einer mangelhaften Schärfe des Objekts bzw. wenn bestimmte Partien fehlen, muss der Kopf gereinigt werden. Anmerkung • Vor dem Reinigen muss das Material entnommen werden. Schritt 1: Schauen Sie nach, ob sich das Gerät im Normalbetrieb befindet. Schritt 2: Senken Sie den Einzugshebel ab.
  • Seite 54 Bedienungsanleitung Océ CS9160 Deutsch 4.1.6 Reinigen des Wischers Lesen Sie sich vor der Verwendung des Druckers alle Warnhinweise durch. (1) Reinigungsfrequenz Säubern Sie den Wischer mindestens ein Mal pro Woche oder bereits vorher, wenn selbst nach Reinigen des Kopfes noch Objektpartien fehlen. Anmerkung •...
  • Seite 55 Bedienungsanleitung Océ CS9160 Deutsch Schritt 8: Öffnen Sie die Wartungsblende an der rechten Seite des Druckers. Name Wartungsblende Schritt 9: Befreien Sie den Wischer mit einem Reinigungsstab von eventuellen Tintenresten und Staub. • Reinigen der Wischervorderseite: In horizontaler Richtung wischen Name Wischer Reinigungsstab...
  • Seite 56 Bedienungsanleitung Océ CS9160 Deutsch • Reinigen der Wischerrückseite: Vertikal wischen Name Wischer Reinigungsstab Kopfkappeneinheit Schritt 10: Schließen Sie die rechte Wartungsblende wieder. • Bringen Sie die Blende so an, dass sie hörbar einrastet und festsitzt. Name Wartungsblende Schritt 11: Drücken Sie die [Enter]-Taste im Bedienfeld. •...

  • Seite 57: Reinigen In Unmittelbarer Nähe Des Druckkopfs

    Bedienungsanleitung Océ CS9160 Deutsch 4.1.7 Reinigen in unmittelbarer Nähe des Druckkopfs Lesen Sie sich vor der Verwendung des Druckers alle Warnhinweise durch. Reinigen Sie den Druckkopf, wenn Fremdkörper wie Staub oder Tinte das Drucken aller notwendigen Punkte verhindern bzw. wenn Tintentropfen am Kopf hängen bleiben. Anmerkung •...
  • Seite 58 Bedienungsanleitung Océ CS9160 Deutsch Schritt 4: Drücken Sie die [>]-Taste im Bedienfeld. • Im Display erscheint die Meldung “Set1: MediaType”. Schritt 5: Drücken Sie die Taste [+] oder [–], um “Set20: CR Maintenance” zu wählen. Schritt 6: Drücken Sie die [Enter]-Taste im Bedienfeld. •...
  • Seite 59 Bedienungsanleitung Océ CS9160 Deutsch Schritt 9: Überprüfen Sie mit Hilfe einer Taschenlampe, ob sich an folgenden Stellen eventuell Staub und Tintenkrümel angesammelt haben: Name Druckkopf Kopfhalterung Düse Staub, Tintenmasse Schritt 10: Wenn Fremdkörper wie Staub und Tinte am Druckkopf kleben, müssen Sie sie mit dem Reinigungsstab entfernen.
  • Seite 60 Bedienungsanleitung Océ CS9160 Deutsch Schritt 11: Schließen Sie die linke Wartungsblende wieder. • Bringen Sie die Blende so an, dass sie hörbar einrastet und festsitzt. Name Wartungsblende Schritt 12: Drücken Sie die [Enter]-Taste im Bedienfeld. • Der Druckkopf kehrt zurück in seine Ausgangsposition. •...

  • Seite 61: Wartung, Die Von Einem Anerkannten Océ- Ingenieur Durchgeführt Werden Muss

    Bedienungsanleitung Océ CS9160 Deutsch 4.2 WARTUNG, DIE VON EINEM ANERKANNTEN OCÉ- INGENIEUR DURCHGEFÜHRT WERDEN MUSS Hier erfahren Sie, welche Bauteile in regelmäßigen Zeitabständen von einem Wartungstechniker ausgewechselt und überprüft werden müssen. Mit dieser regelmäßigen Wartung verhindern Sie einen allmählichen Qualitätsnachlass. 4.2.1 Regelmäßig auszuwechselnde Bauteile Nehmen Sie anhand folgender Tabelle alle erforderlichen Auswechselungen vor.
  • Seite 62 Bedienungsanleitung Océ CS9160 Deutsch Diese Seite wurde absichtlich weiß gelassen. AP-40797 - Revision 1.0 –17/03/2008...

  • Seite 63: Übersicht Der Menüstruktur

    Bedienungsanleitung Océ CS9160 Deutsch 5 ÜBERSICHT DER MENÜSTRUKTUR 5.1 BEDIENFELD Anmerkung Nachstehend werden die Bedienelemente und ihre Funktionen vorgestellt. • Hinweise zur Anwahl der Menüpunkte finden Sie unter: “Parametereinstellung mit dem Bedienfeld” • Hinweise zur Verwendung der Bedienelemente finden Sie unter: “Arbeiten mit dem Bedienfeld” 8, 9 Anmerkung •...
  • Seite 64 Bedienungsanleitung Océ CS9160 Deutsch (1) Tastenfunktionen im Normalbetrieb Taste Normal Im ‘Setup’-Menü Aufrufen des “Setup”- [Menu]-Taste Wechsel vom “Setup”-Menü in den Normalbetrieb. Menüs Bestätigung der Parameterwahl und Wechsel zur [Enter]-Taste ---- betreffenden Hierarchie-Ebene. Die Einstellung wird bestätigt und gespeichert. Halten Sie diese Taste mindestens zwei [Cleaning]-Taste Sekunden gedrückt, um...

  • Seite 65: Beschreibung

    Bedienungsanleitung Océ CS9160 Deutsch (2) Display und Dioden Name Farbe Status Beschreibung Leuchtet Der Drucker ist eingeschaltet Es ist ein Fehler aufgetreten. Das Display zeigt an, um Power-Diode Grün Blinkt welchen Fehler es sich handelt. Der Drucker ist aus • Die empfangenen Daten werden analysiert.

  • Seite 66: Panel Setup'-Menü

    Bedienungsanleitung Océ CS9160 Deutsch 5.2 ‘PANEL SETUP’-MENÜ Type from 1 Graphic Menu1 Setup Set 1 Media Type 1>1 Print mode to 30 Graphic Banner 1 Banner 2 Banner 3 Banner 4 Quality 1 Quality 2 Quality 3 Quality 4 1>2 PF Adjust 1>3 Pre Heater...
  • Seite 67 Bedienungsanleitung Océ CS9160 Deutsch Set 10 Prev. Stick Set 11 Head Fan Set 12 CR Movement Data Machine From 1 to 9 Set 13 Over Write Cnt From 0.0 to Set 14 Over Write Wait 5.0 sec Set 15 Slant Check Set 16 Auto Cleaning From 1h to 24 h...
  • Seite 68 Bedienungsanleitung Océ CS9160 Deutsch Menu3 Adjust Print Adj.1 Confirm Adj.2 Adj.3 Adj.4 Adj.5 BI-D Normal Adj.6 BI-D Speed Menu4 Cleaning Clean Economy Clean Normal Clean Strong Clean Little Charge Menu5 Selection [*] Media Type [*] Effect [*] Flushing [*] Side Margin [*] Media Initial [*] Media Width [*] Take-Up...
  • Seite 69 Bedienungsanleitung Océ CS9160 Deutsch [*] Life Time [*] IP Address [*] Subnet Mask [*] Gate Way [*] ALL ON ALL OFF AP-40797 - Revision 1.0 –17/03/2008...
