WorkMate™ Unity™ Review Modul
ARTDE600328346 A
Stellen Sie die Einstellung für das OPTISCHE DATENTRÄGERVERZEICHNIS (wenn ein optisches Laufwerk verfügbar
3.
ist) auf den Stammordner des bevorzugten optischen Laufwerks ein, wie in der folgenden Abbildung dargestellt.

Skalieren der Signalkurvenformen in mV/cm

Konfigurieren Sie das WorkMate™ Unity™ Review Modul, um die Signalkurvenformen ordnungsgemäß in mV/cm zu skalieren.
Diese Einstellung muss ausgeführt werden, um sicherzustellen, dass die Kurvenformen für den Zielrechner ordnungsgemäß angezeigt
werden.
Für eine optimale Anzeige der Kurvenformen wird ein 23-Zoll-Monitor empfohlen.
HINWEIS:
1. Messen Sie die Größe des Monitor- oder Laptopbildschirms vertikal und horizontal in Millimetern.
Führen Sie „C:\EP-WorkNet\INI.exe" aus.
2.
3. Passen Sie die Werte entsprechend der folgenden Tabelle an:
Die Werte für die REAL TIME-MONITORGRÖSSE (mm) und ANZEIGE-MONITORGRÖSSE (mm) müssen
HINWEIS:
gleich sein.
VERTIKALE MONITORGRÖSSE FÜR mV-/cm-SIGNALE (in mm)
REAL TIME-MONITORGRÖSSE (mm)
ANZEIGE-MONITORGRÖSSE (mm)

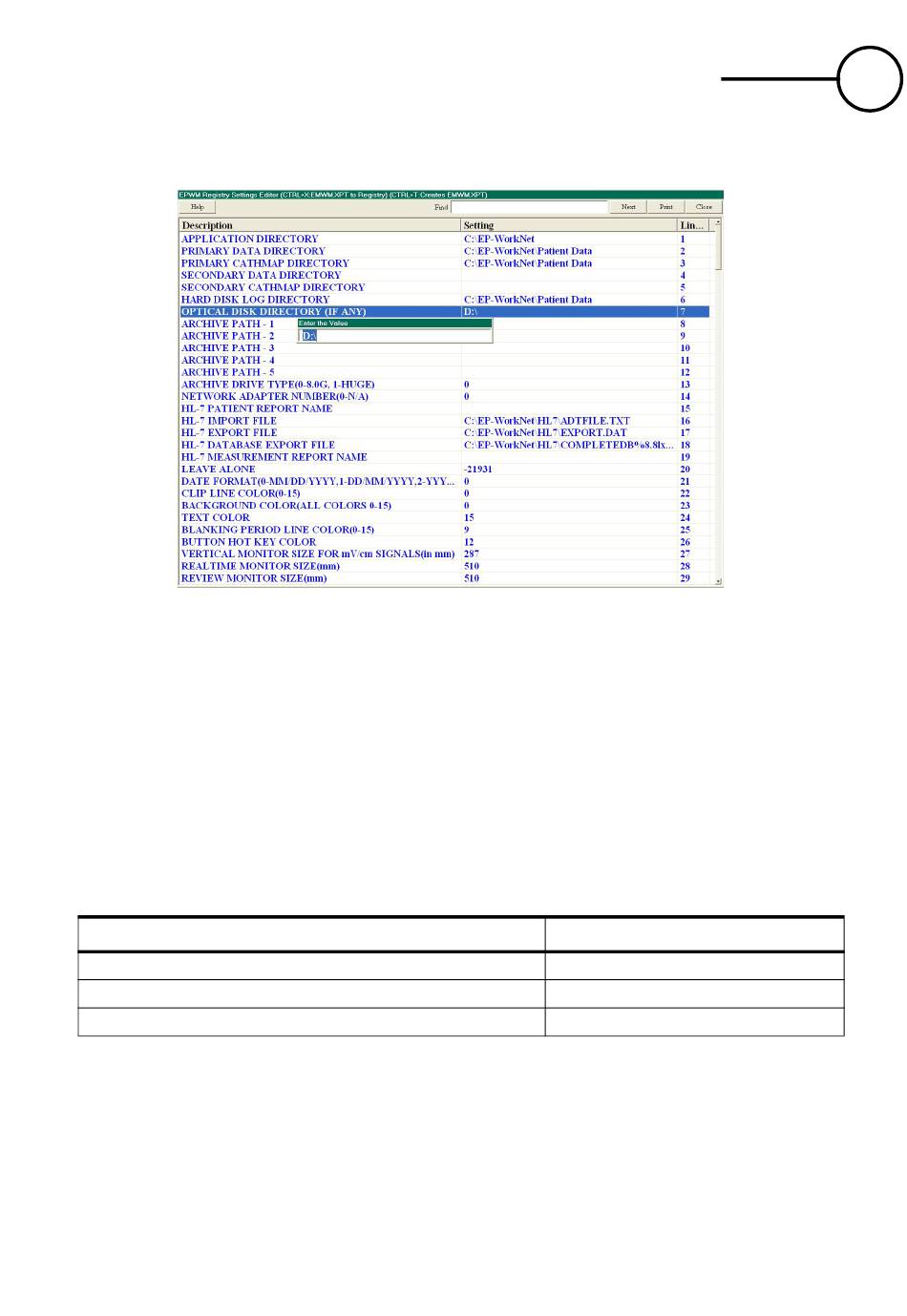

Abb. 7. Einstellen des optischen Datenträgerverzeichnisses
Beschreibung Einstellung
Höhe des Bildschirms in Millimeter
Breite des Bildschirms in Millimeter
Breite des Bildschirms in Millimeter
Kapitel 4.
17
