3. Die Temperaturklasse des Sensors ist T4.
4. Alle in der EG-Baumeisterprüfbescheinigung definierten Punkte
müssen berücksichtigt werden.
5. Der Positionssensor ist für ATEX-/IECEx-Zonen gemäß Kapitel 8.9
bzw. 9.9 geeignet. Durch die Verwendung des Sensors außerhalb
des unter Punkt 8.9 und 9.9 definierten Bereichs erlischt die
Garantie sowie die Produktverantwortung und Haftung des
Herstellers. Für nicht-explosionsgefährdete Bereiche empfiehlt MTS
Sensors die Nutzung des nicht zugelassenen Typs N.
Zone
Zone 1 (Gas-Ex, Kategorie 2G)
Zone 2 (Gas-Ex, Kategorie 3G)
Zone 21 (Staub-Ex, Kategorie 2D)
Zone 22 (Staub-Ex, Kategorie 3D)
In der Trennwand zwischen Zone 0
Zone 1 oder 2
In der Trennwand zwischen Zone 0
Zone 21 oder 22
2.2 Vorhersehbarer Fehlgebrauch
Vorhersehbarer Fehlgebrauch
Ausgleichsströme durch das
Gehäuse leiten
Sensor ohne externe Sicherung
in der Zone 0 oder als SIL-Versi-
on betreiben
Verwendung einer Sicherung mit
mehr als 125 mA
Der Sensor ist falsch
angeschlossen
Der Sensor wird außerhalb der
Betriebstemperatur eingesetzt
Die Spannungsversorgung
befindet sich außerhalb des
definierten Bereichs
Die Positionsmessung wird durch
ein externes magnetisches Feld
beeinflusst.
Kabel sind zerstört
Distanzscheiben fehlen oder sind
in falscher Reihenfolge eingebaut
Masse/Schirm falsch
angeschlossen
Nutzen eines nicht von MTS
Sensor zertifizierten Magneten
Explosionsgruppe
IIA, IIB und IIC
IIA, IIB und IIC
IIIA, IIIB und IIIC
IIIA, IIIB und IIIC
bis IIC (am Messstab)
bis IIC (am Anschlussraum)
bis IIC (am Messstab)
bis IIIC (am Anschlussraum)
Konsequenz
Der Sensor wird beschädigt
Unzulässige Erwärmung des
Sensors
Unzulässige Erwärmung des
Sensors
Der Sensor arbeitet nicht
ordnungsgemäß oder wird
zerstört
Kein Ausgangssignal –
Sensor kann beschädigt werden
Falsches Ausgangssignal/
kein Ausgangssignal/
der Sensor wird beschädigt
Falsches Ausgangssignal
Kurzschluss – Sensor kann
zerstört werden / Sensor reagiert
nicht
Fehler bei der Positionsmessung
Störung des Ausgangssignals –
Elektronik kann zerstört werden
Fehler bei der Positionsmessung
Temposonics
TH Analog ATEX-/IECEx-zertifiziert, SIL 2-fähig
®

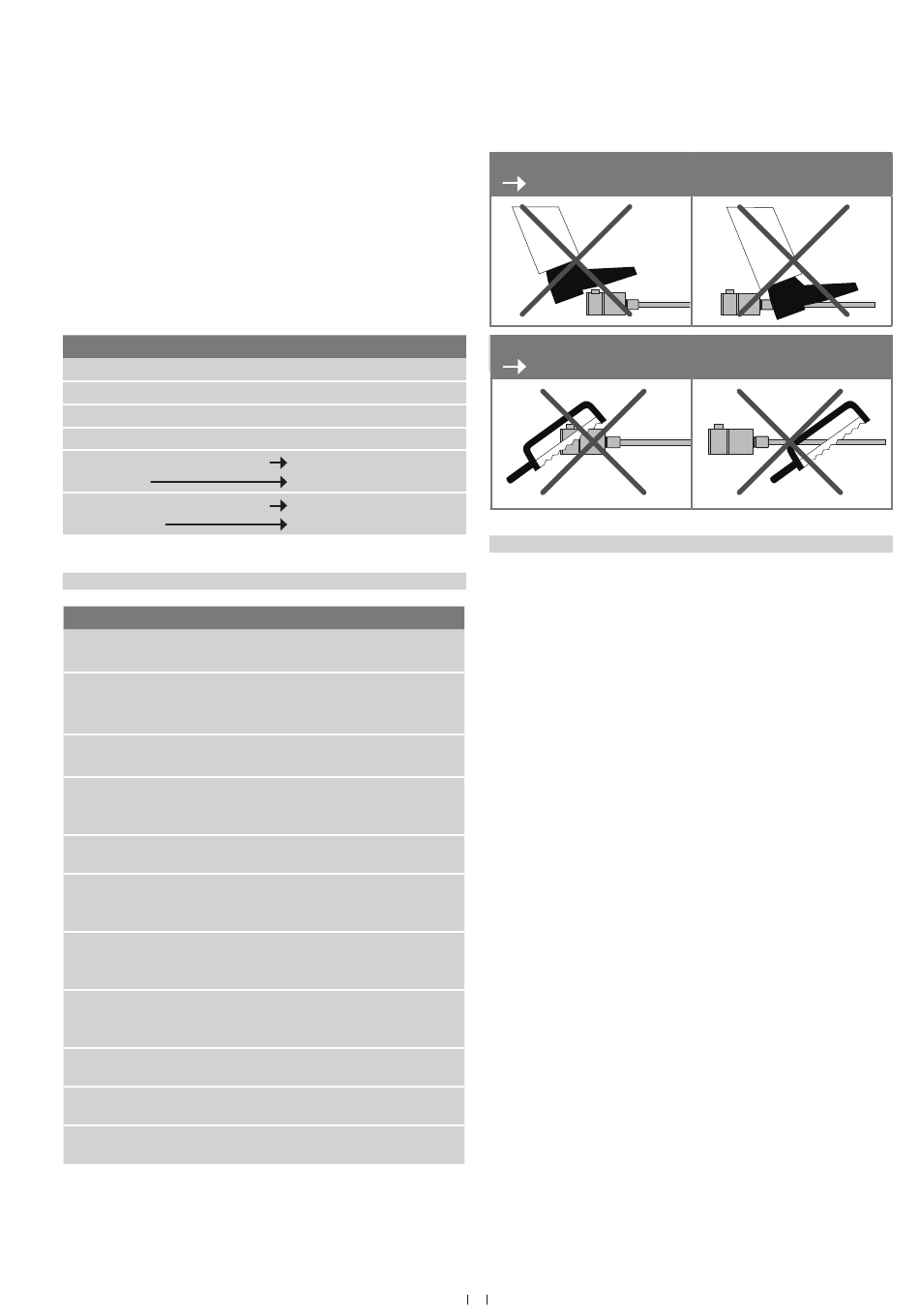

Nicht auf den Sensor steigen.
Der Sensor kann beschädigt werden
Den Sensor nachträglich nicht bearbeiten.
Der Sensor kann beschädigt werden
2.3 Montage, Inbetriebnahme und Bedienung
Wenn durch einen Ausfall oder eine Fehlfunktion des Sensors eine Ge-
fährdung von Personen oder Beschädigung von Betriebseinrichtungen
möglich ist, so muss dies durch zusätzliche Sicherheitsmaßnahmen
wie Plausibilitätskontrollen, Endschalter, NOT-HALT-Systeme, Schutz-
vorrichtungen etc. verhindert werden. Bei Störungen ist der Sensor
außer Betrieb zu setzen und gegen unbefugtes Benutzen zu sichern.
Zum Erhalt der Funktionsfähigkeit sind nachfolgende Punkte unbedingt
zu beachten.
Sicherheitshinweise für die Inbetriebnahme
1. Befolgen Sie die Angaben in den technischen Daten.
2. Achten Sie darauf, dass diese im explosionsgefährdeten Bereich zu
installierenden Geräte und die zugehörigen Komponenten unter
Einhaltung der am Standort und für die Anlage geltenden
Vorschriften ausgewählt und installiert werden. Installieren Sie nur
Geräte mit der Zündschutzart für die jeweiligen Zonen und
Kategorien.
3. Nutzen Sie in explosionsgefährdeten Bereichen nur Komponenten,
die den europäischen und nationalen Standards entsprechen.
4. Der Potentialausgleich des Systems muss entsprechend der
Errichtungsvorschriften des Anwendungslandes
(VDE 0100, part 540; IEC 364-5-54) errichtet sein.
5. Die Sensoren von MTS Sensors sind nur für den bestimmungsge-
mäßen Gebrauch in industriellen Umgebungen zugelassen (siehe
Punkt 2.1). Kontaktieren Sie den Hersteller bei der Verwendung
des Sensors im Zusammenhang mit aggressiven Substanzen.
6. Maßnahmen zum Blitzschutz müssen durch den Anwender errich-
tet werden.
7. Der Anwender muss den Sensor vor mechanischen Schäden
schützen.
8. Der Sensor darf nur mit dauerhaft verdrahteten Kabeln verwendet
werden. Der Anwender muss dafür Sorge tragen, dass Kabel und
3
