Betriebsanleitung
Temposonics
TH Analog ATEX-/IECEx-zertifiziert, SIL 2-fähig
®
Schritt 1: Handprogrammer verbinden
Schritt 2: Messbereich einstellen
Sensor
Start
0 %
24 VDC

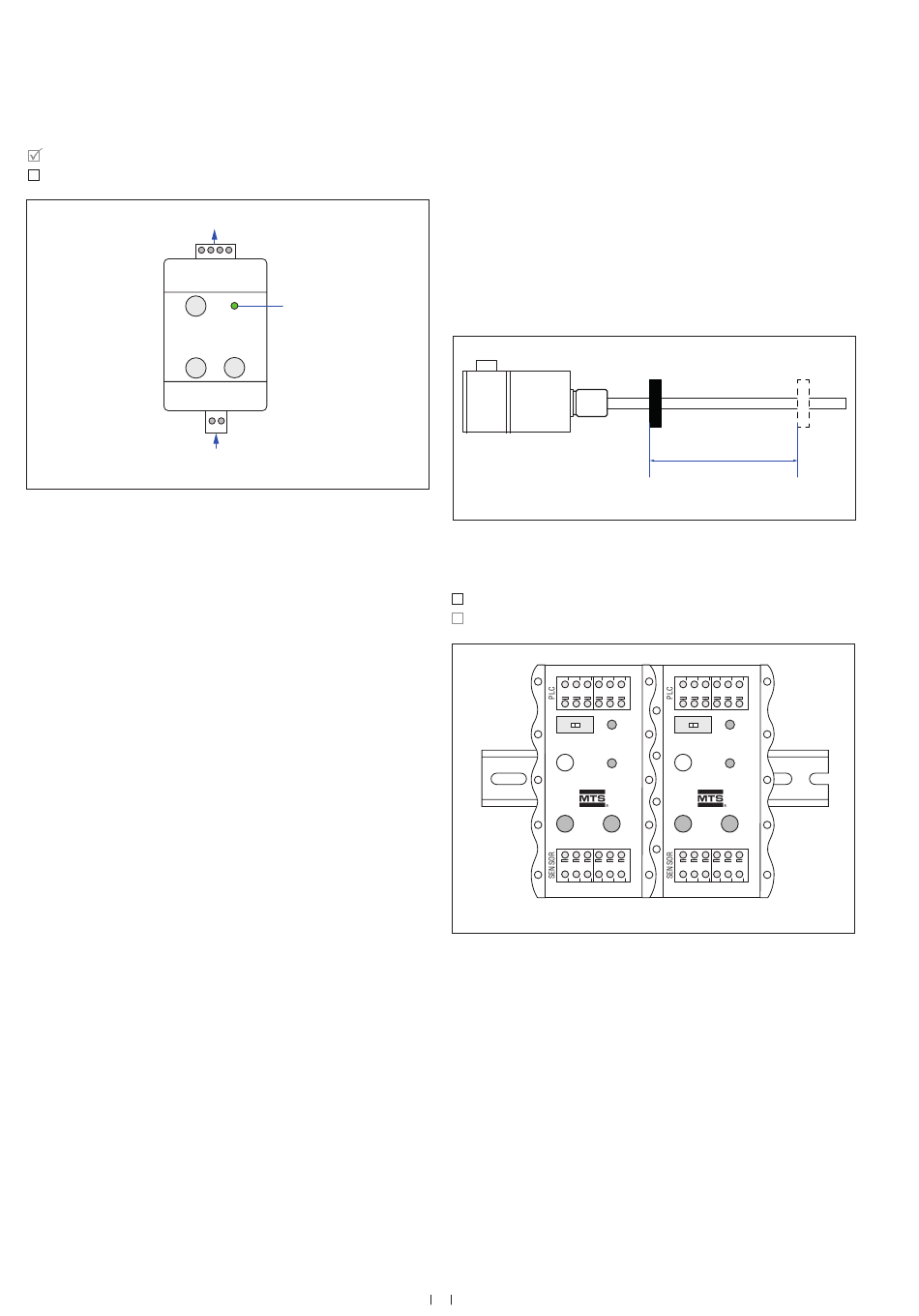

Abb. 24: Messbereich einstellen
1. Einstellmodus aktivieren:
– „Start"-Taste und „100 %"-Taste drücken
– „Start"-Taste freigeben und „100 %"-Taste nach > 1 Sek. loslassen
2. Startpunkt (0 % Ausgang) = 4 mA / 0 mA:
– Magnet auf Startposition stellen
– „0 %"-Taste kurz drücken
3. Endpunkt (100 % Ausgang) = 20 mA:
– Magnet auf Endposition stellen
– „100 %"-Taste kurz drücken
4. Normalfunktion (Arbeitsmodus) herstellen:
– „Start"-Taste drücken
LED
100 %
Analoger Einbau-Programmierer, Artikelnr. 253 408
Das Einbauprogrammiergerät wird im Schaltschrank fest installiert.
Mit ihm können bei einer 1-Magnet Messung über ein einfaches
Teach-In Verfahren die Messlänge und die Messrichtung verändert
und im Sensor gespeichert werden. Hierfür wird der Positionsmagnet
auf die gewünschten Start- bzw. Endpunkte gefahren, deren Positio-
nen dann mit der 0 %- bzw. 100 %-Taste gesetzt werden.
Der kleinste einstellbare Messbereich, d.h. der Abstand zwischen
den neuen Setzpunkten, kann dabei minimal 25 mm betragen.
Ausgang 1: Position
Abb. 26: Aktiver Messbereich
Schritt 1: Einbau-Programmierer installieren
Schritt 2: Einbau-Programmierer verbinden
Program /Run
24 VDC
Start
Programming mode
0 %
100 %
Sensor 1
Abb. 25: Abmessungen: 10 × 55 × 31 mm; Material: Aluminium, Seitenkappen PA 6.6 FR;
Anschlussart: Federklemmen, max. 1,5 mm
Der Programmierer ist für die Montage auf eine 35 mm Normschiene
nach DIN EN 60715/50022 ausgelegt. Er wird zwischen Sensor und
Steuerung dauerhaft z.B. in einen Schaltschrank installiert.
Sein Einstellmodus kann bei Bedarf jederzeit ohne zusätzliche Ein-
stellwerkzeuge aktiviert werden.
22
Aktiver Messbereich
Messlänge
0 %
Magnetposition
Program /Run
24 VDC
Start
Programming mode
0 %
100 %
Sensor 2
; Schutzart: IP20
2
100 %
