Betriebsanleitung
Temposonics
TH Analog ATEX-/IECEx-zertifiziert, SIL 2-fähig
®

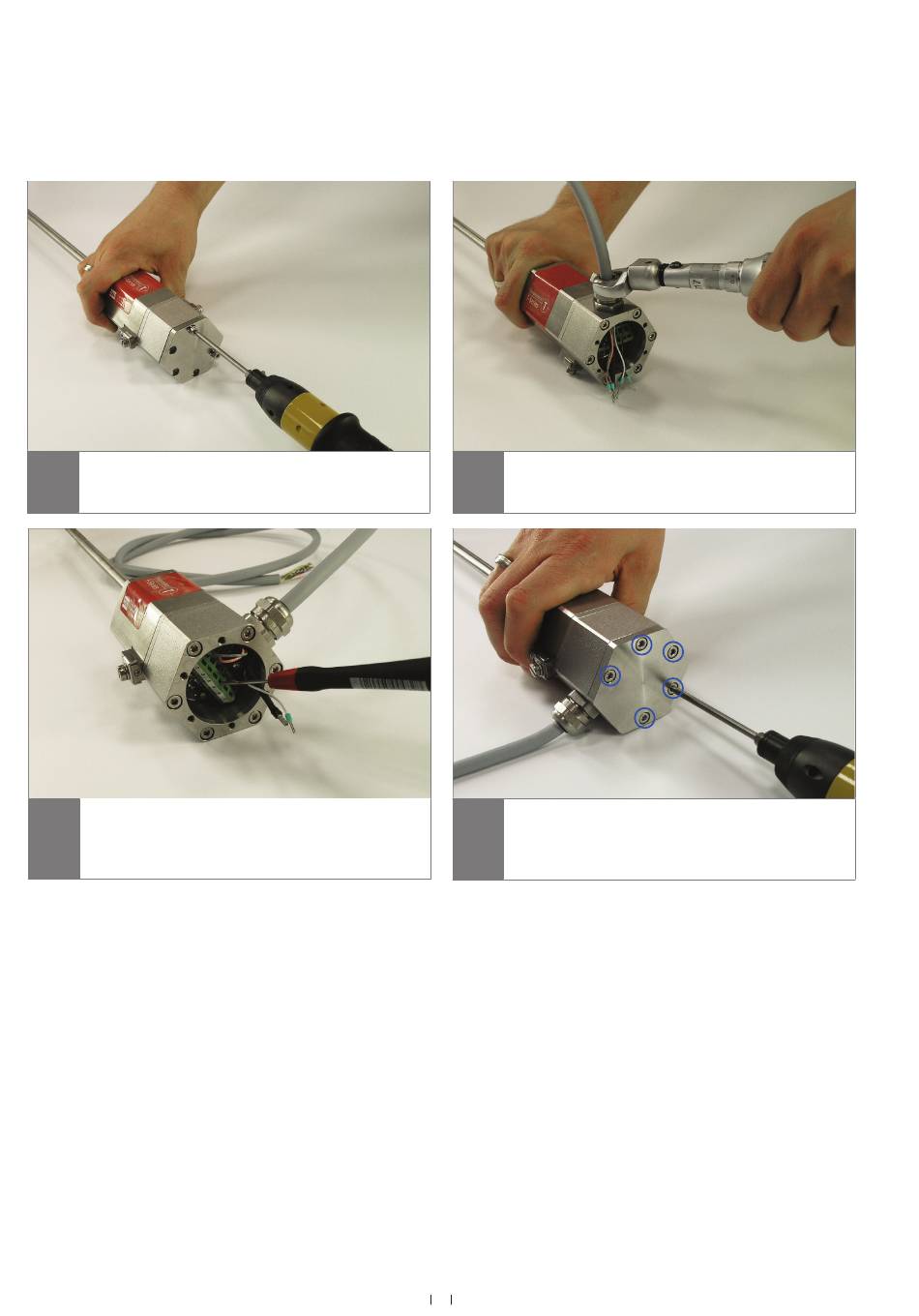

Schritt 2: Anschluss des Kabels (Variante 2: Ohne Demontage des Anschlussadapters)
1
Lösen Sie die fünf M4×10 Schrauben.
Schließen Sie das Anschlusskabel an den Sensor an.
4
Beachten Sie hierbei die Anschlussbelegung auf Seite 13 f.
Montieren Sie Kabel und Kabelverschraubung. Beachten
3
Sie die Herstellerhinweise die der Kabelverschraubung
beiliegen!
Ziehen Sie die Schrauben des Deckels mit einem
Anzugsmoment von 1,2 Nm über Kreuz fest.
5
(Reihenfolge siehe Abb.) Überprüfen Sie die Position des
O-Rings zwischen Deckel und Anschlussadapter.
18
4
1
2
5
3
