Schritt 1: Einbau-Programmierer installieren
Schritt 2: Einbau-Programmierer verbinden
Netzteil
Typ E & N, 1,5 mm
Typ E & N, 2,5 mm
2
Typ D, 2,5 mm
2
Pin 1 (Ausgang 1)
Pin 1 (Ausgang 1)
1
Pin 2 (DC Ground)
Pin 2 (DC Ground)
2
Pin 3 (Ausgang 2)
Pin 3 (Ausgang 2)
3
Pin 4 (DC Ground)
Pin 4 (+24 VDC)
4
Pin 5 (+24 VDC)
Pin 5 (DC Ground 0 V)
5
Pin 6 (DC Ground 0 V)
Pin 6 (Schutzerde)
6
—
Pin 7 (Schutzerde)

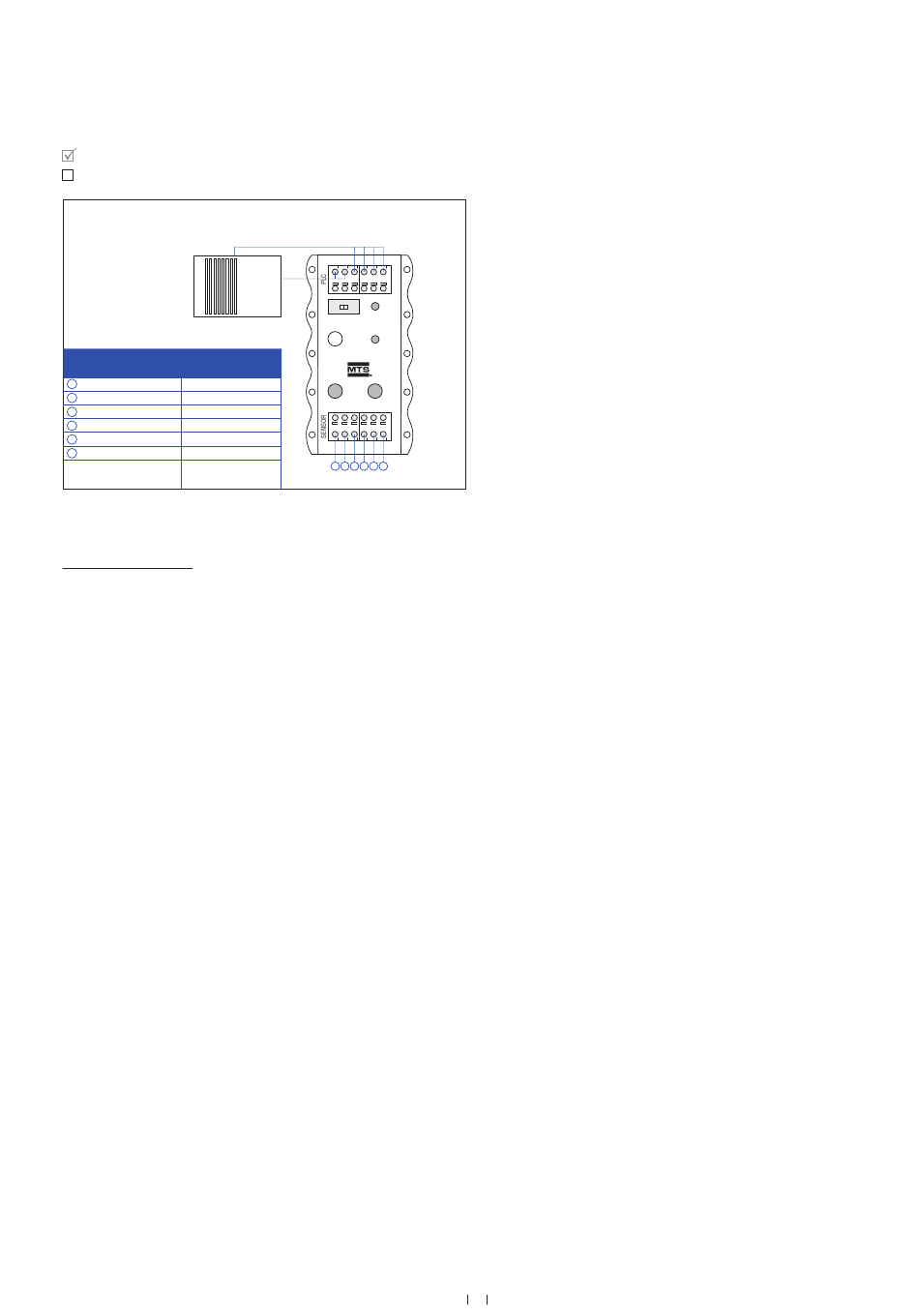

Abb. 27: Einbau-Programmierer verbinden (siehe Anschlussbelegung Abb. 18 / Abb. 19 /
Abb. 20 auf S. 14)
Messbereich einstellen
Normalbetrieb (run mode):
Den Schiebeschalter auf „Run" stellen (damit sind alle Sensoranschlüsse
mit der PLC verbunden). Die grüne LED „24 VDC" zeigt Normalfunktion.
Einstellmodus aktivieren:
Den Schiebeschalter auf „Program" stellen. Die „Start-" und
„100 %-" Taste drücken. Die „Start"-Taste freigeben und 100 %-Taste
nach > 1 sek. ebenfalls loslassen. Die „Programming mode"- LED des
Einbau-Programmierers blinkt grün (Einstellmodus erreicht).
Startpunkt (0 % Ausgang) = 4 mA / 0 mA:
Den Magnet auf die Startposition stellen. „0 %"-Taste kurz drücken.
Endpunkt (100 % Ausgang) = 20 mA:
Magnet auf die Endposition stellen. „100 %"-Taste kurz drücken.
Normalfunktion herstellen:
„Start"-Taste kurz drücken. „Programming mode"- LED hört auf zu
blinken. Den Schiebeschalter auf „Run" stellen.
Analog-Eingangsmodul
Program /Run
24 VDC
Start
Programming mode
2
0 %
100 %
6
5
4
3
2
1
Temposonics
TH Analog ATEX-/IECEx-zertifiziert, SIL 2-fähig
®
23
Betriebsanleitung
