Betriebsanleitung
Temposonics
TH Analog ATEX-/IECEx-zertifiziert, SIL 2-fähig
®

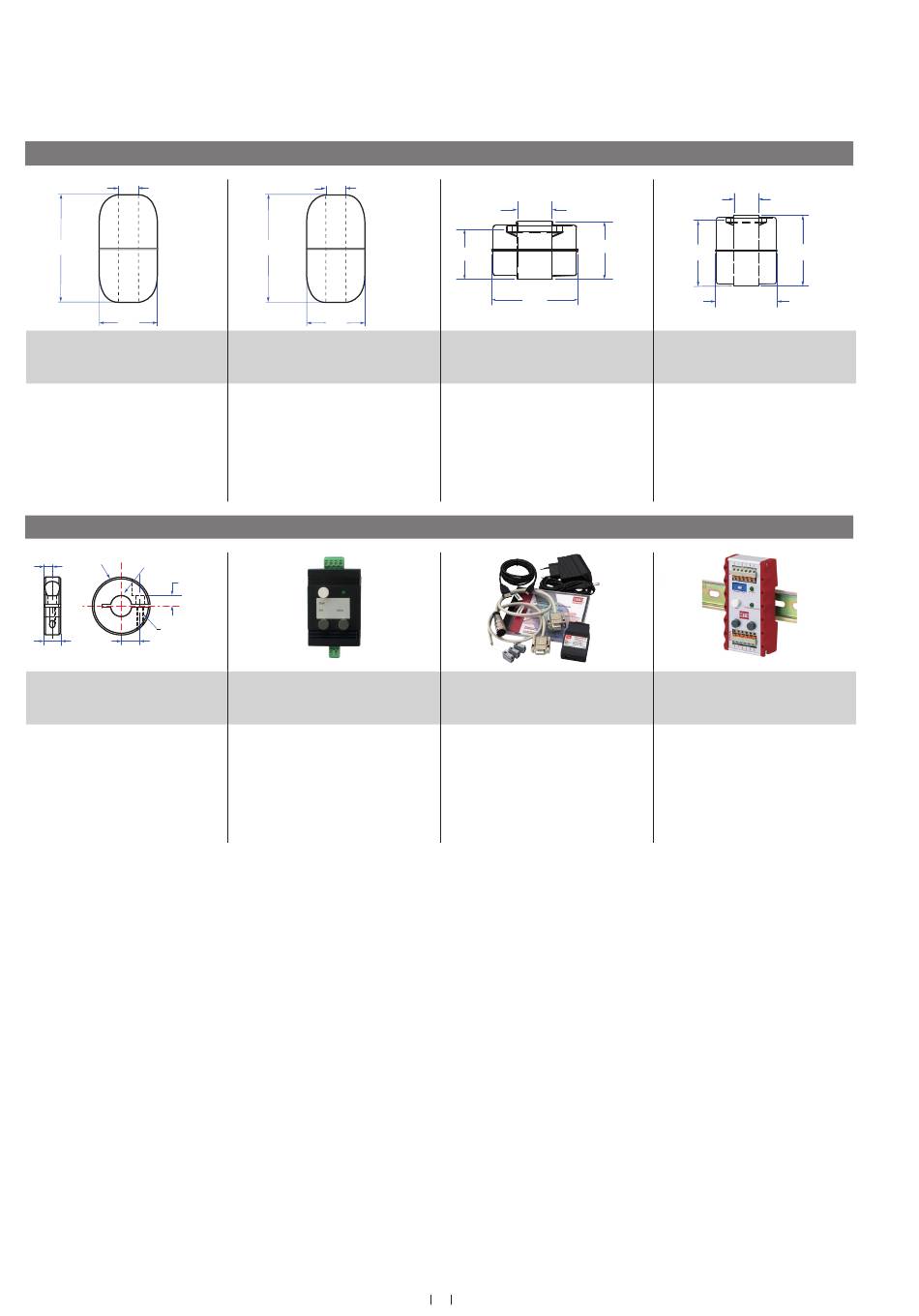

Schwimmer
8,9
Ø 18
77
Ø 47
Schwimmer
Artikelnr. 251 982-2
Druck: 29,3 bar (425 psi)
Betriebstemperatur: 149 °C
Magnet-Offset: nein
Spezifisches Gewicht: 0,90...0,96
Material: Edelstahl
Gewicht-Offset: ja
Stoppkragen
8
Ø 27
Ø 10
4
5
8-32 Gewinde
8
9
Stoppkragen
Artikelnr. 560 777
Material: Edelstahl 1.4301 / AISI 304
Gewicht: ca. 30 g
7
⁄
" Inbusschlüssel notwendig
64
8/ Alle Maße in mm.
9/ – Stellen Sie sicher, dass das schwimmerspezifische Gewicht mindestens 0,05
weniger beträgt als das der Flüssigkeit, die als Sicherheitsspanne den Schwimmer bei
Umgebungstemperatur umgibt.
– Für Schnittstellenmessung: Ein minimales spezifisches Schwerkraftdifferential von
0,05 ist zwischen den oberen und unteren Flüssigkeiten erforderlich.
Ø 18
77
Ø 47
Schwimmer
Artikelnr. 251 983-2
Druck: 29,3 bar (425 psi)
Betriebstemperatur: 149 °C
Magnet-Offset: nein
Spezifisches Gewicht: 1,03...1,10
Material: Edelstahl
Gewicht-Offset: ja
Programmierwerkzeuge (für Standard-Version, SIL 2-Version ist nicht programmierbar)
Analoger Handprogrammer
Artikelnr. 253 124
Zum Einstellen von Messlänge und
Messrichtung über ein einfach anzu-
wendendes Teach-In-Verfahren. Für
den ersten Ausgang.
Ø 18
31
27
Ø 47
Schwimmer
10
Artikelnr. 201 606-2
Druck: 4 bar (60 psi)
Betriebstemperatur: 149 °C
Magnet-Offset: ja
Spezifisches Gewicht: 0,93
Material: Edelstahl
Gewicht-Offset: ja
Programmier-Kit
Artikelnr. 253 134-1
Das Kit beinhaltet: Schnittstellenwand-
ler, Stromversorgung, Setup-Software
und Kabel, sowie Software zum Pro-
grammieren von Sensoren der T-Serie.
– Wenn der Magnet nicht dargestellt ist, befindet er sich auf der Schwimmer-Mittellinie.
– Mit Hilfe eines Gewichts lässt sich der auf dem Sensorstab installierte Schwimmer
schräg stellen/neigen. Damit bleibt der Schwimmer zu jeder Zeit mit dem Sensorstab in
elektrischem Kontakt um einen Potenzialausgleich des Schwimmers sicherzustellen.
Der Offset ist für Anlagen erforderlich, die den ATEX-Richtlinien entsprechen.
10/ Standardschwimmer, der beschleunigt werden kann.
20
Ø 18
50
54
Ø 47
Schwimmer
10
Artikelnr. 201 605-2
Druck: 4 bar (60 psi)
Betriebstemperatur: 149 °C
Magnet-Offset: ja
Spezifisches Gewicht: 0,6
Material: Edelstahl
Gewicht-Offset: ja
Analoger Einbau-Programmierer
Artikelnr. 253 408
Zum Befestigen auf DIN-Standard-
schienen 35 mm. Dieser Programmie-
rer ist für die dauerhafte Schalt-
schrankmontage geeignet und verfügt
über einen Programm-/Betriebsschal-
ter. Für den ersten Ausgang.
