Image supervision
Isolator alarm
Switch inhibit
Protection blocked
(if safe)
Acknowledge
isolator alarm
IEC18000265 V1 EN-US
Abb. 17:
7.2.9 Hinweis für Trenner und Leistungsschalter
An den Positionen, an denen das REB500-Anlagenabbild einen Trenner oder Leistungsschalter
einschließt und die Trenner- oder Leistungsschalter-Rückmeldungen nicht als Binäreingänge
konfiguriert sind, wird der entsprechende Schalter als eingeschaltet angesehen. Dies trifft nur
auf aktive (nicht ausgeblendete) Felder zu.
7.2.10

Verhalten im Fall eines Feldeinheitenfehlers

Das Verhalten der Schutzfunktionen im Fall eines Feldeinheitenfehlers hängt von dem Status
der Trenner ab.
Wenn zum Zeitpunkt des Fehlerauftritts alle Trenner ausgeschaltet sind, d. h. der Strom nicht
mehr einer Messeinheit zugeordnet ist, wird sofort ein Trenneralarm erzeugt und die
Schutzzone (je nach Systemkonfiguration) blockiert (Einstellung: alles blockiert oder selektiv
blockiert), oder der Sammelschienenschutz fährt mit dem Betrieb fort (Einstellung: bleibt in
Betrieb).
Wenn andererseits zum Zeitpunkt des Fehlerauftritts mehrere Trenner eingeschaltet sind, d. h.
der Strom gemessen wird, wird die betreffende Schutzzone sofort blockiert, und die Signale
Trenneralarm und Schaltersperre werden aktiviert.
7.3

Feldeinheit-Standalone-Modus

Falls ein Fehler in der Zentraleinheit oder in einem Glasfaserkabel auftritt, fährt die Feldeinheit
mit der Ausführung der lokalen Schalterversager-, Endfehler-, Überstromzeitschutz- und
Störschreiberfunktionen fort. Hierbei handelt es sich jedoch um einen Notfall-Modus mit
Einschränkungen:
34
Wenn der Trenneralarm aufgrund eines undefinierten Status des
Haupttrennerkontakts (z. B. ein mechanischer Defekt), eines
Verdrahtungsfehlers oder einer falschen Simulation eingestellt wurde, muss in
den Betriebsrichtlinien der Anlage festgelegt sein, ob der Schutz blockiert
(Gefahr der Nichtauslösung) oder zurückgesetzt werden muss (Gefahr der
Fehlauslösung).
defined

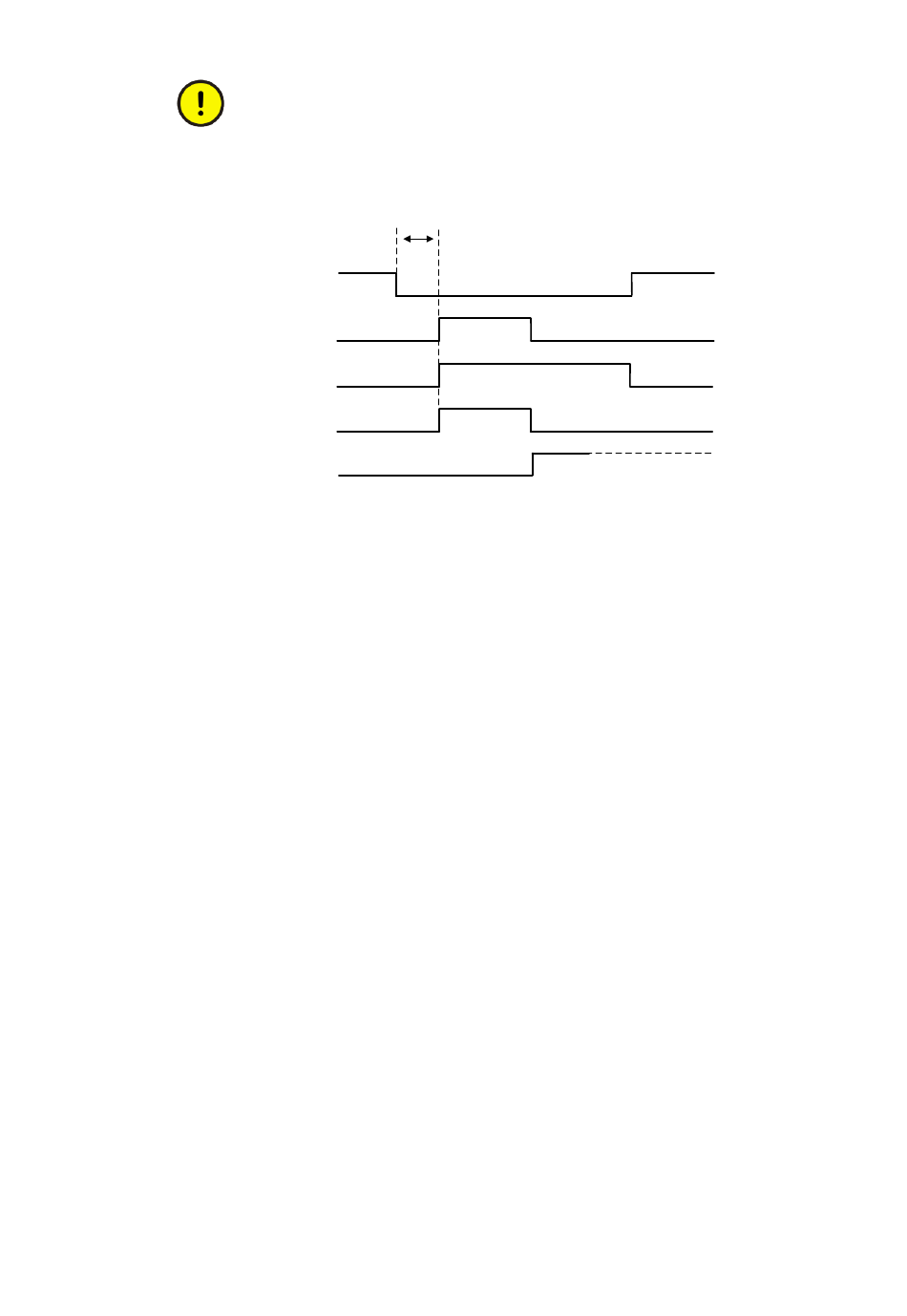

Signalverhalten für einen Trenneralarm und eine Schaltersperre
