ABB RELION REB500 Anwendungs-Handbuch Seite 112

Abschnitt 13
Komplexe Anlagen
B usbar 1
Busbar 2
Busbar 3
Bypass busbar
IEC18000332 V1 EN-US
Abb. 73:

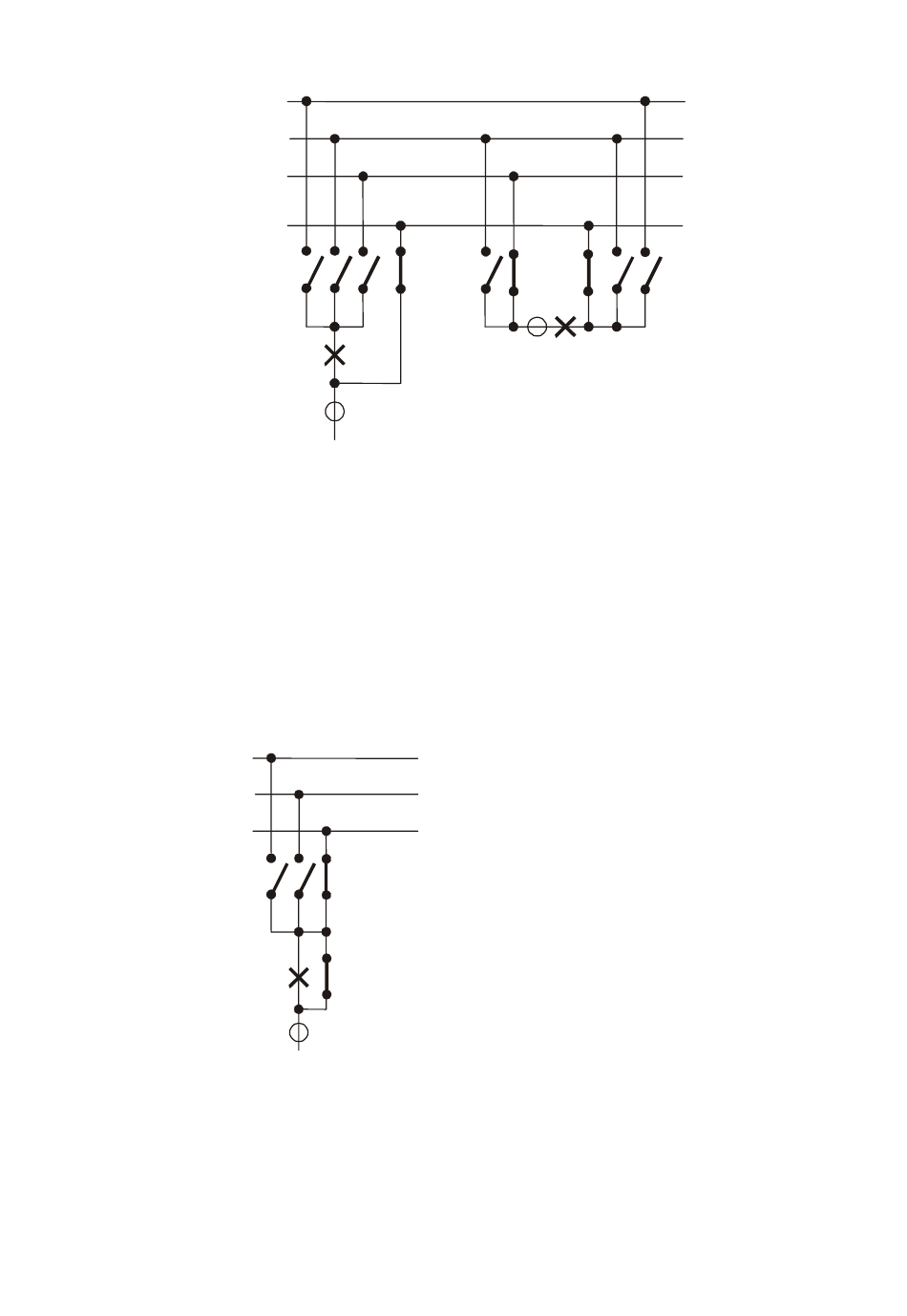

13.4.3 Umgehungstrenner
Das Signal EXTERNE AUSLÖSUNG löst den Leistungsschalter Q0 von Abzweig 1 aus. Da der
Umgehungstrenner Q7 eingeschaltet ist, wird der Fehler dadurch dennoch nicht behoben. Der
Sammelschienenschutz löst daraufhin Sammelschiene 3 per Mitnahmeschaltung aus, um den
Fehler zu beheben.
Busbar 1
Busbar 2
Busbar 3
IEC18000333 V1 EN-US
Abb. 74:
106
Q0
Feeder 1
Umgehungssammelschiene
Q7
Q0
Feeder 1
14000023-IEC18000333-1-en.vsd
Umgehungstrenner
© 2019 - 2021 Hitachi Power Grids. Alle Rechte vorbehalten
Q7
Q0
Coupler 2
14000022-IEC18000332-1-en.vsd
Dezentraler Sammelschienenschutz REB500
1MRK 505 399-UDE Rev. C
GUID-3C47147C-7473-4873-912D-D1AC5DA6B62B v2
Anwendungs-Handbuch
