Abschnitt 10

Schalterversagerschutz (SVS)

....._AS_Anregung_SVS_L1L2L3

....._AS_Anregung_SVS_L1L2L3_5

....._AS_Anregung_SVS_L1

....._AS_Anregung_SVS_L2

....._AS_Anregung_SVS_L3

....._AS_Anregung_SVS_L0

Wenn diese Funktionalität aktiviert ist, wird ein Überwachungszeitglied gestartet, falls eines

der Anregeeingangssignale eingeschaltet ist. Parallel dazu läuft die eigentliche SVS-Funktion

(Kombination von Anregungssignalen und Überstrommessung).

Bei einem normalen Schalterversagerzustand würde der SVS den Fehlerzustand erkennen. Ist

dies nicht der Fall, so überschreitet das Überwachungszeitglied die eingestellte Zeit und die

SVS-Funktion wird blockiert. Parallel dazu wird ein erweitertes Ereignis (geringfügiger SVS-

Fehler 005) zu Diagnosezwecken erzeugt.

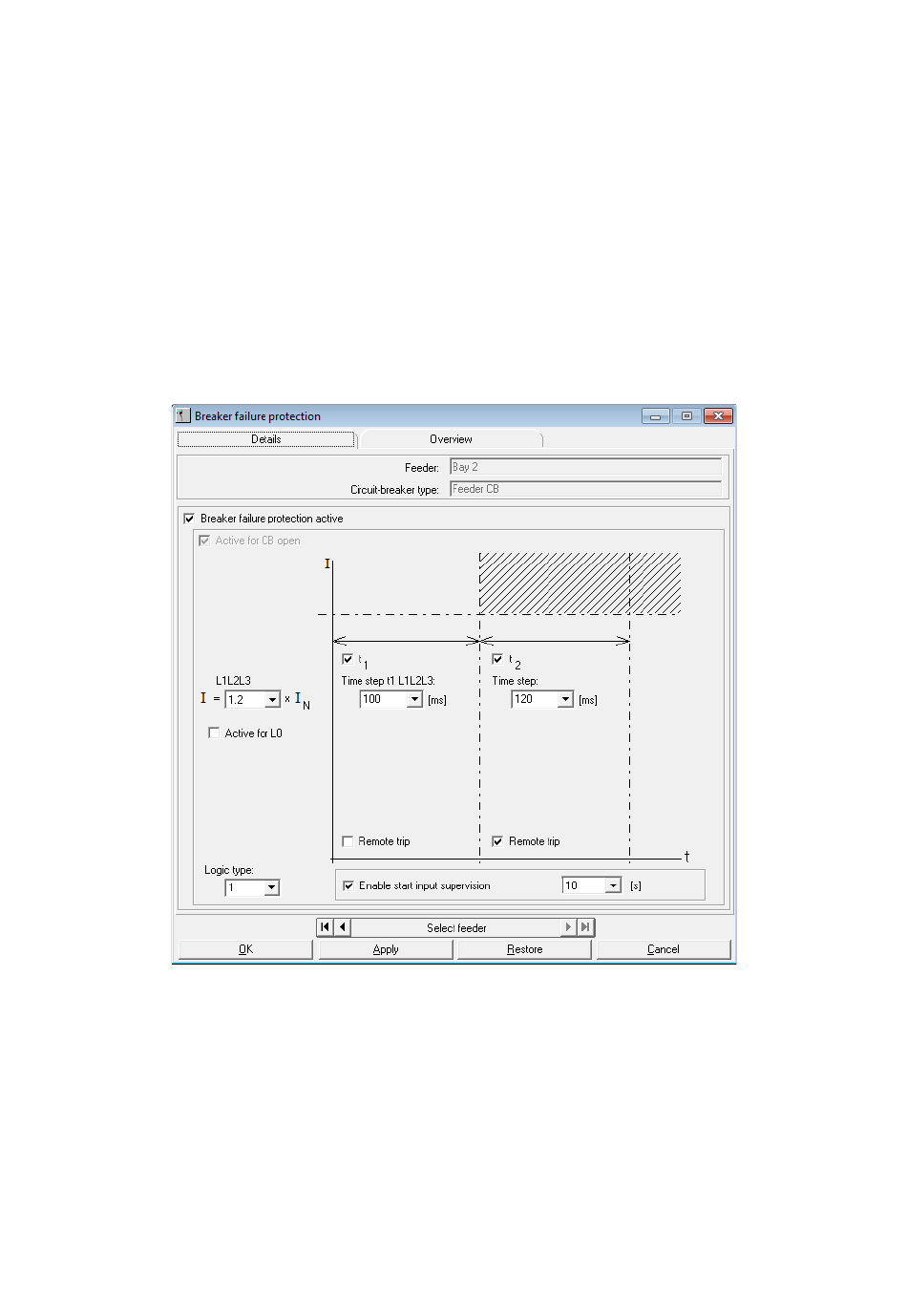

IEC19000480 V1 EN-US

Abb. 51:

SVS-Anregeeingangsüberwachung aktivieren
