1MRK 505 399-UDE Rev. C
Tabelle 8: Messsysteme Duplexanlagen
Q1
●
●
●
○
○
Das Symbol „//" repräsentiert Messsysteme, die von den Trennerstatus abhängig sind. Diese
Systeme sind miteinander verbunden und bilden so ein einzelnes Messsystem, z. B. X//Y
Im Betriebsmodus 5 sind die Abzweigtrenner Q1 und Q2 ausgeschaltet, während sich
Abzweigtrenner Q6 in eingeschaltetem Zustand befindet. Dadurch entsteht ein einzelnes
Messsystem X//Y, welches Zone X-Y abgegrenzt schützt.
12.7

Zuordnung von Feldeinheiten

Die Anzahl der in einer bestimmten Anlage benötigten Feldeinheiten wird in den meisten Fällen
entweder durch die Gesamtzahl der Leistungsschalter oder die Gesamtzahl der Stromwandler
im REB500-Abbild bestimmt. Dabei ist immer der jeweils höhere Wert ausschlaggebend.
Im Beispiel unten wird die Zuweisung der Felder zu Feldeinheiten auf Grundlage von
Ausführung 1 des T-Zonen-Schutzes dargestellt. Die beiden Abzweigfelder, die weder über
Leistungsschalter noch Stromwandler verfügen, werden jeweils der Feldeinheit zugeordnet,
deren Stromwandler und Leistungsschalter zu der auf ihrer jeweiligen Seite liegenden
Sammelschiene führen. Der Leistungsschalter und der Stromwandler im Zentrum werden einer
separaten Feldeinheit zugeordnet.
Wenn Stromwandler entweder in den Abzweigen oder auf beiden Seiten des
Leistungsschalters vorhanden und im Sammelschienenschutz enthalten sind, erhöht sich die
Anzahl der benötigten Feldeinheiten entsprechend dem oben genannten Verhältnis.

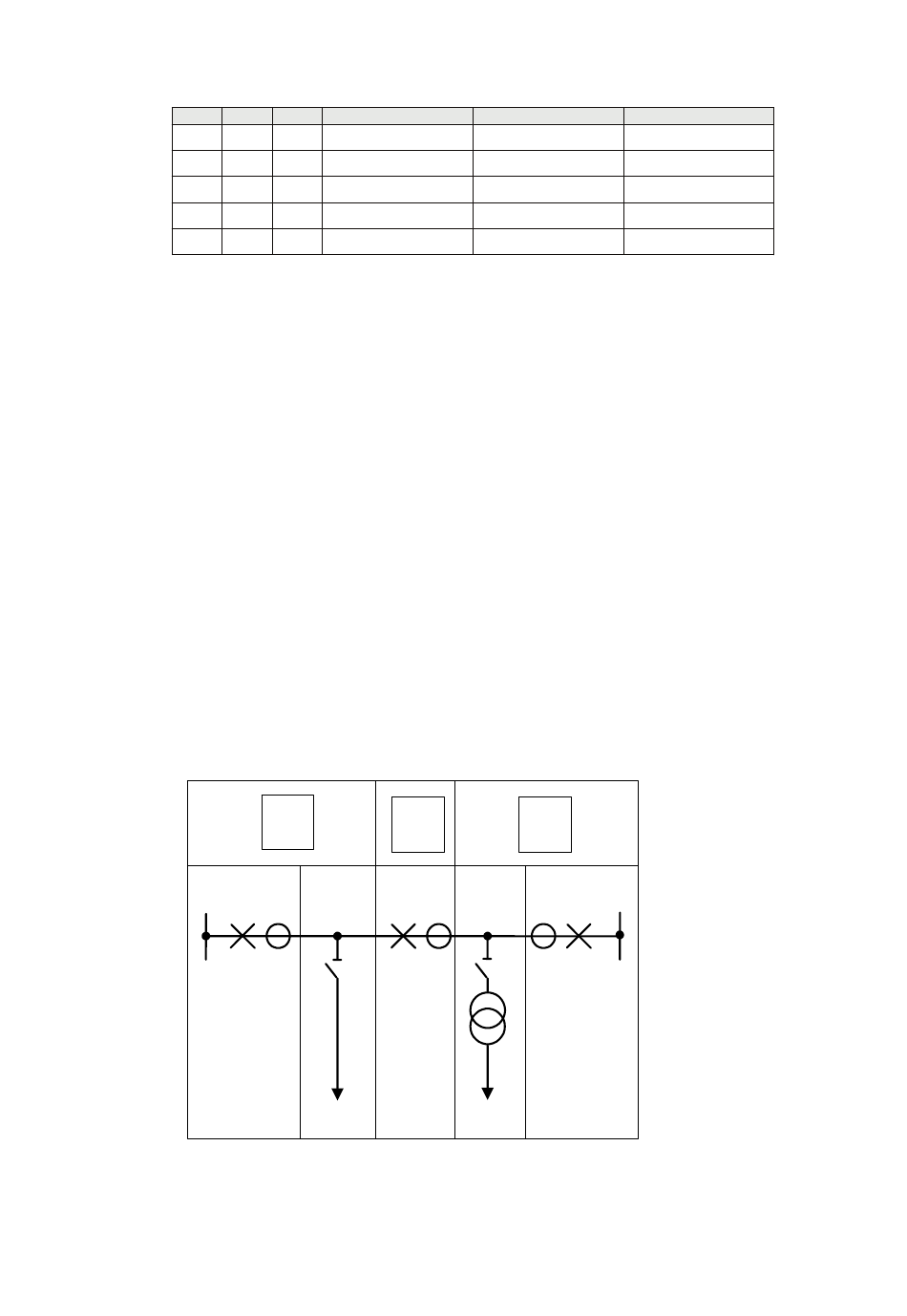

Bay 1
S1
IEC18000326 V1 EN-US
Abb. 65:
Dezentraler Sammelschienenschutz REB500
Anwendungs-Handbuch
Q2 Q6 Messsystem 1
S1//X
● ○
S1//X//Y//S2
● ●
S1//X//Y
○ ●
S1
● ●
S1
○ ●
BU 1
Bay 2 Bay 3
X
Q6
A1
Zuordnung von Feldeinheiten
© 2019 - 2021 Hitachi Power Grids. Alle Rechte vorbehalten
Messsystem 2
S2//Y
S2
S2//X//Y
S2
BU 2 BU 3
Bay 4 Bay 5
Y
Q6
A2
14000014-IEC18000326-1-en.vsd
1½-Schaltersysteme und Duplexanlagen
Messsystem 3
X//Y
GUID-692F534E-C81D-4BD1-9583-4003B7F3B038 v2
S2
Abschnitt 12
