TSA 160 NT

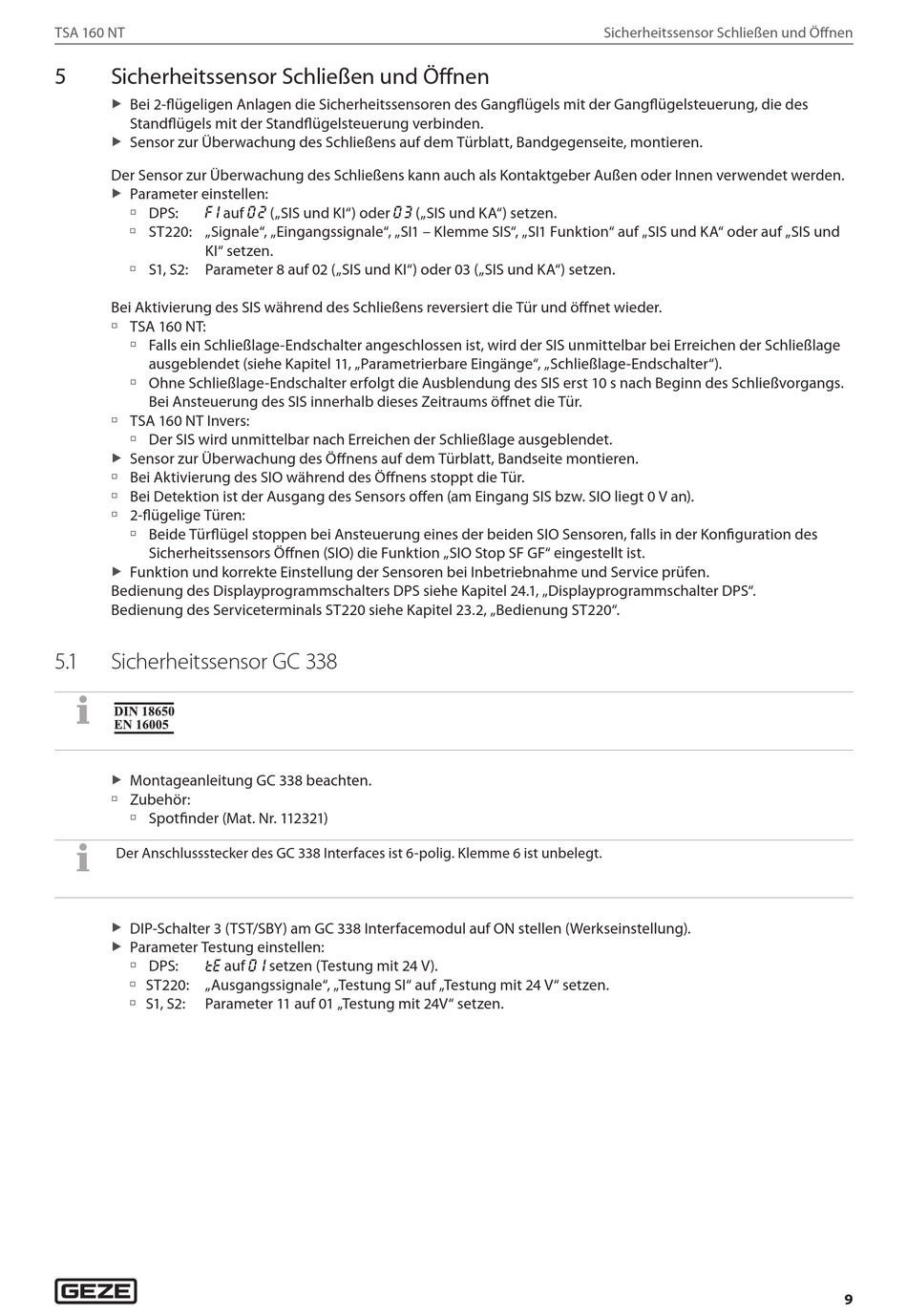

5 Sicherheitssensor Schließen und Öffnen
Bei 2-flügeligen Anlagen die Sicherheitssensoren des Gangflügels mit der Gangflügelsteuerung, die des
X
Standflügels mit der Standflügelsteuerung verbinden.
Sensor zur Überwachung des Schließens auf dem Türblatt, Bandgegenseite, montieren.
X
Der Sensor zur Überwachung des Schließens kann auch als Kontaktgeber Außen oder Innen verwendet werden.
Parameter einstellen:
X
à DPS: auf
f1
à ST220: „Signale", „Eingangssignale", „SI1 – Klemme SIS", „SI1 Funktion" auf „SIS und KA" oder auf „SIS und
KI" setzen.
à S1, S2: Parameter 8 auf 02 („SIS und KI") oder 03 („SIS und KA") setzen.
Bei Aktivierung des SIS während des Schließens reversiert die Tür und öffnet wieder.
à TSA 160 NT:
à Falls ein Schließlage-Endschalter angeschlossen ist, wird der SIS unmittelbar bei Erreichen der Schließlage
ausgeblendet (siehe Kapitel 11, „Parametrierbare Eingänge", „Schließlage-Endschalter").
à Ohne Schließlage-Endschalter erfolgt die Ausblendung des SIS erst 10 s nach Beginn des Schließvorgangs.
Bei Ansteuerung des SIS innerhalb dieses Zeitraums öffnet die Tür.
à TSA 160 NT Invers:
à Der SIS wird unmittelbar nach Erreichen der Schließlage ausgeblendet.
Sensor zur Überwachung des Öffnens auf dem Türblatt, Bandseite montieren.
X
à Bei Aktivierung des SIO während des Öffnens stoppt die Tür.
à Bei Detektion ist der Ausgang des Sensors offen (am Eingang SIS bzw. SIO liegt 0 V an).
à 2-flügelige Türen:
à Beide Türflügel stoppen bei Ansteuerung eines der beiden SIO Sensoren, falls in der Konfiguration des
Sicherheitssensors Öffnen (SIO) die Funktion „SIO Stop SF GF" eingestellt ist.
Funktion und korrekte Einstellung der Sensoren bei Inbetriebnahme und Service prüfen.
X
Bedienung des Displayprogrammschalters DPS siehe Kapitel 24.1, „Displayprogrammschalter DPS".
Bedienung des Serviceterminals ST220 siehe Kapitel 23.2, „Bedienung ST220".
5. 1

Sicherheitssensor GC 338

Montageanleitung GC 338 beachten.
X
à Zubehör:
à Spotfinder (Mat. Nr. 112321)
Der Anschlussstecker des GC 338 Interfaces ist 6-polig. Klemme 6 ist unbelegt.
DIP-Schalter 3 (TST/SBY) am GC 338 Interfacemodul auf ON stellen (Werkseinstellung).
X
Parameter Testung einstellen:
X
à DPS: auf
Te
à ST220: „Ausgangssignale", „Testung SI" auf „Testung mit 24 V" setzen.
à S1, S2: Parameter 11 auf 01 „Testung mit 24V" setzen.
(„SIS und KI") oder („SIS und KA") setzen.
0 2 0 3
setzen (Testung mit 24 V).
01
Sicherheitssensor Schließen und Öffnen
