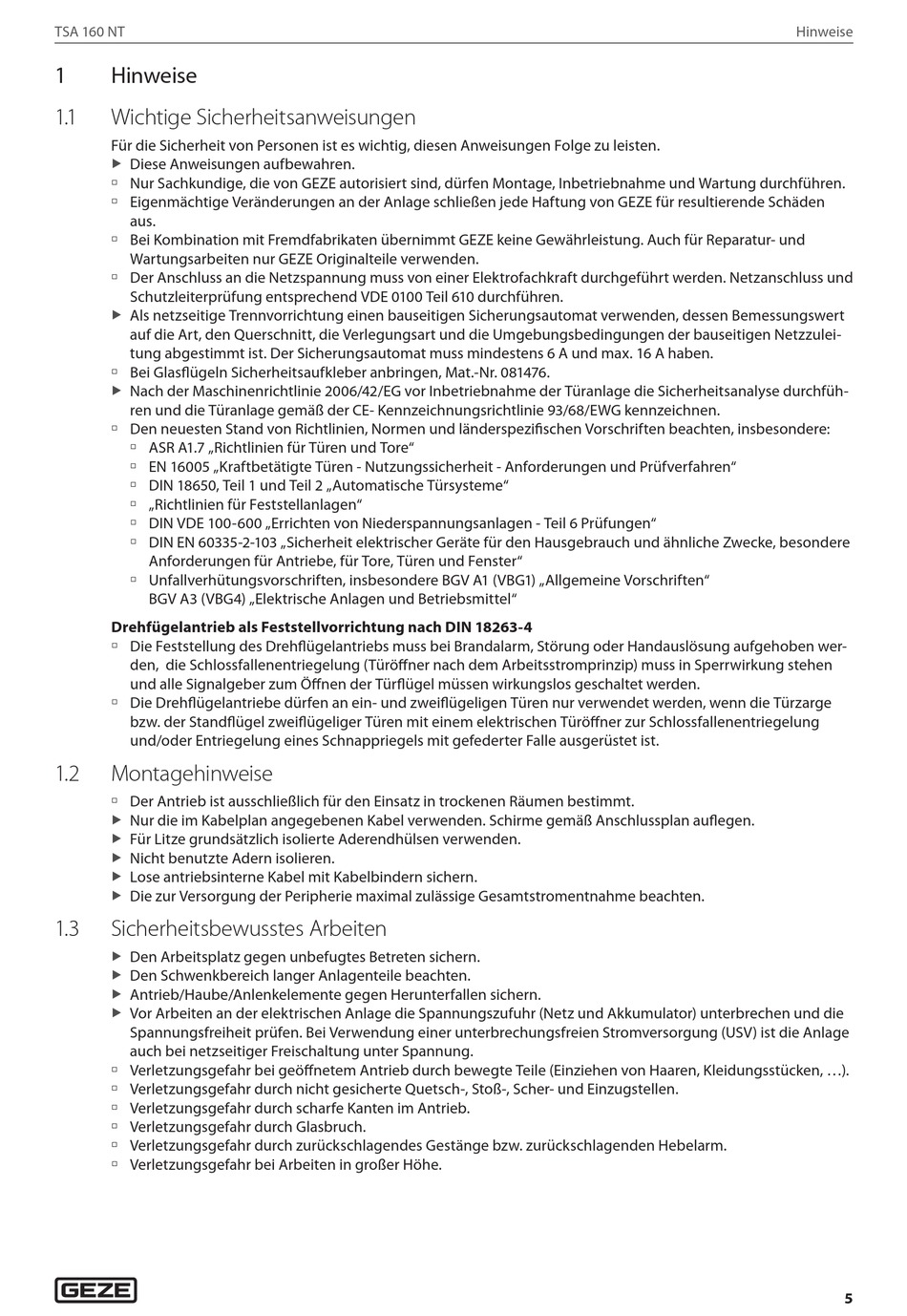

TSA 160 NT
1

Hinweise

1. 1

Wichtige Sicherheitsanweisungen

Für die Sicherheit von Personen ist es wichtig, diesen Anweisungen Folge zu leisten.
Diese Anweisungen aufbewahren.
X
à Nur Sachkundige, die von GEZE autorisiert sind, dürfen Montage, Inbetriebnahme und Wartung durchführen.
à Eigenmächtige Veränderungen an der Anlage schließen jede Haftung von GEZE für resultierende Schäden
aus.
à Bei Kombination mit Fremdfabrikaten übernimmt GEZE keine Gewährleistung. Auch für Reparatur- und
Wartungsarbeiten nur GEZE Originalteile verwenden.
à Der Anschluss an die Netzspannung muss von einer Elektrofachkraft durchgeführt werden. Netzanschluss und
Schutzleiterprüfung entsprechend VDE 0100 Teil 610 durchführen.
Als netzseitige Trennvorrichtung einen bauseitigen Sicherungsautomat verwenden, dessen Bemessungswert
X
auf die Art, den Querschnitt, die Verlegungsart und die Umgebungsbedingungen der bauseitigen Netzzulei-
tung abgestimmt ist. Der Sicherungsautomat muss mindestens 6 A und max. 16 A haben.
à Bei Glasflügeln Sicherheitsaufkleber anbringen, Mat.-Nr. 081476.
Nach der Maschinenrichtlinie 2006/42/EG vor Inbetriebnahme der Türanlage die Sicherheitsanalyse durchfüh-
X
ren und die Türanlage gemäß der CE- Kennzeichnungsrichtlinie 93/68/EWG kennzeichnen.
à Den neuesten Stand von Richtlinien, Normen und länderspezifischen Vorschriften beachten, insbesondere:
à ASR A1.7 „Richtlinien für Türen und Tore"
à EN 16005 „Kraftbetätigte Türen - Nutzungssicherheit - Anforderungen und Prüfverfahren"
à DIN 18650, Teil 1 und Teil 2 „Automatische Türsysteme"
à „Richtlinien für Feststellanlagen"
à DIN VDE 100-600 „Errichten von Niederspannungsanlagen - Teil 6 Prüfungen"
à DIN EN 60335-2-103 „Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke, besondere
Anforderungen für Antriebe, für Tore, Türen und Fenster"
à Unfallverhütungsvorschriften, insbesondere BGV A1 (VBG1) „Allgemeine Vorschriften"
BGV A3 (VBG4) „Elektrische Anlagen und Betriebsmittel"
Drehfügelantrieb als Feststellvorrichtung nach DIN 18263-4
à Die Feststellung des Drehflügelantriebs muss bei Brandalarm, Störung oder Handauslösung aufgehoben wer-
den, die Schlossfallenentriegelung (Türöffner nach dem Arbeitsstromprinzip) muss in Sperrwirkung stehen
und alle Signalgeber zum Öffnen der Türflügel müssen wirkungslos geschaltet werden.
à Die Drehflügelantriebe dürfen an ein- und zweiflügeligen Türen nur verwendet werden, wenn die Türzarge
bzw. der Standflügel zweiflügeliger Türen mit einem elektrischen Türöffner zur Schlossfallenentriegelung
und/oder Entriegelung eines Schnappriegels mit gefederter Falle ausgerüstet ist.
1.2

Montagehinweise

à Der Antrieb ist ausschließlich für den Einsatz in trockenen Räumen bestimmt.
Nur die im Kabelplan angegebenen Kabel verwenden. Schirme gemäß Anschlussplan auflegen.
X
Für Litze grundsätzlich isolierte Aderendhülsen verwenden.
X
Nicht benutzte Adern isolieren.
X
Lose antriebsinterne Kabel mit Kabelbindern sichern.
X
Die zur Versorgung der Peripherie maximal zulässige Gesamtstromentnahme beachten.
X
1.3

Sicherheitsbewusstes Arbeiten

Den Arbeitsplatz gegen unbefugtes Betreten sichern.
X
Den Schwenkbereich langer Anlagenteile beachten.
X
Antrieb/Haube/Anlenkelemente gegen Herunterfallen sichern.
X
Vor Arbeiten an der elektrischen Anlage die Spannungszufuhr (Netz und Akkumulator) unterbrechen und die
X
Spannungsfreiheit prüfen. Bei Verwendung einer unterbrechungsfreien Stromversorgung (USV) ist die Anlage
auch bei netzseitiger Freischaltung unter Spannung.
à Verletzungsgefahr bei geöffnetem Antrieb durch bewegte Teile (Einziehen von Haaren, Kleidungsstücken, ...).
à Verletzungsgefahr durch nicht gesicherte Quetsch-, Stoß-, Scher- und Einzugstellen.
à Verletzungsgefahr durch scharfe Kanten im Antrieb.
à Verletzungsgefahr durch Glasbruch.
à Verletzungsgefahr durch zurückschlagendes Gestänge bzw. zurückschlagenden Hebelarm.
à Verletzungsgefahr bei Arbeiten in großer Höhe.
Hinweise
5
