Sicherheitssensor Schließen und Öffnen

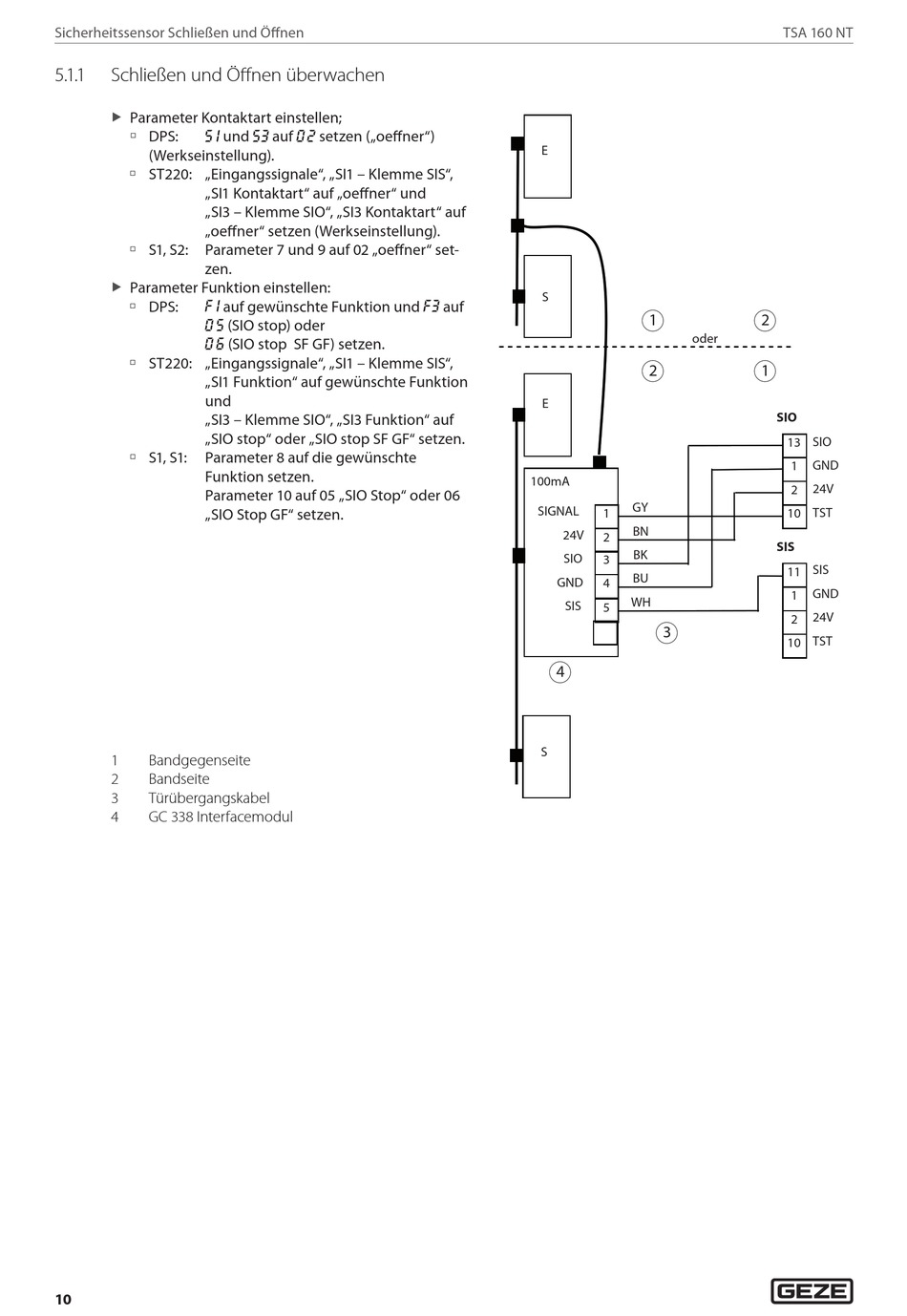

5. 1 . 1 Schließen und Öffnen überwachen
Parameter Kontaktart einstellen;
X
à DPS: und
s1
(Werkseinstellung).
à ST220: „Eingangssignale", „SI1 – Klemme SIS",
„SI1 Kontaktart" auf „oeffner" und
„SI3 – Klemme SIO", „SI3 Kontaktart" auf
„oeffner" setzen (Werkseinstellung).
à S1, S2: Parameter 7 und 9 auf 02 „oeffner" set-
zen.
Parameter Funktion einstellen:
X
à DPS: auf gewünschte Funktion und
f1
0 5
0 6
à ST220: „Eingangssignale", „SI1 – Klemme SIS",
„SI1 Funktion" auf gewünschte Funktion
und
„SI3 – Klemme SIO", „SI3 Funktion" auf
„SIO stop" oder „SIO stop SF GF" setzen.
à S1, S1: Parameter 8 auf die gewünschte
Funktion setzen.
Parameter 10 auf 05 „SIO Stop" oder 06
„SIO Stop GF" setzen.
1 Bandgegenseite
2 Bandseite
3 Türübergangskabel
4 GC 338 Interfacemodul
10
auf setzen („oeffner")
s3 0 2
(SIO stop) oder
(SIO stop SF GF) setzen.
E
S
auf
f3
E
100mA
SIGNAL
24V
SIO
GND
SIS
4
S
1 2
oder
2 1
GY
1
BN
2
BK
3
BU
4
WH
5
3
TSA 160 NT
SIO
SIO
13
GND
1
24V
2
10 TST
SIS
SIS
11
GND
1
24V
2
TST
10
