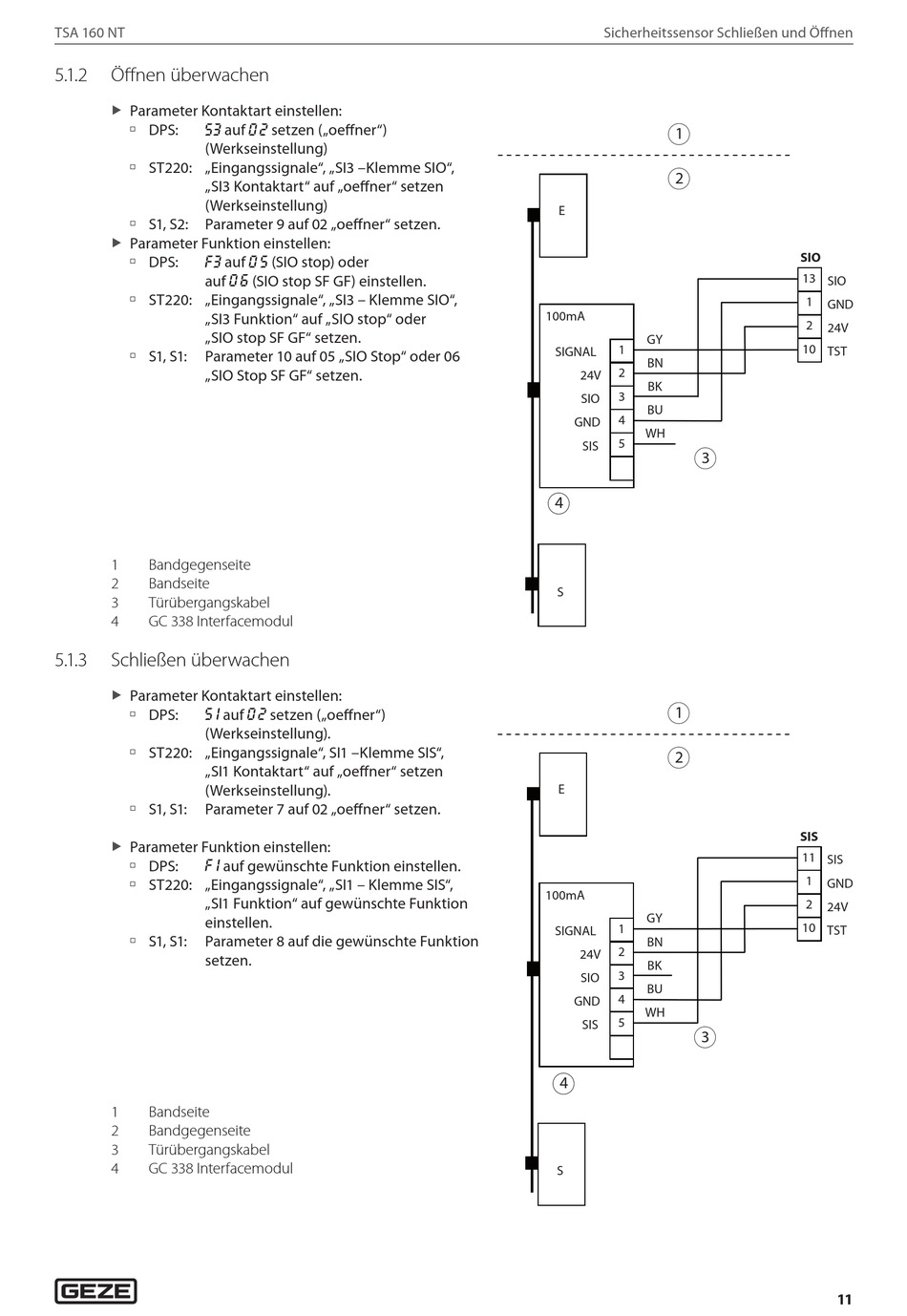

Öffnen Überwachen; Schließen Überwachen - GEZE TSA 160 NT Anschlussplan

TSA 160 NT
5. 1 .2 Öffnen überwachen
Parameter Kontaktart einstellen:
X
à DPS: auf
s3
(Werkseinstellung)
à ST220: „Eingangssignale", „SI3 –Klemme SIO",
„SI3 Kontaktart" auf „oeffner" setzen
(Werkseinstellung)
à S1, S2: Parameter 9 auf 02 „oeffner" setzen.
Parameter Funktion einstellen:
X
à DPS: auf
f3
auf
à ST220: „Eingangssignale", „SI3 – Klemme SIO",
„SI3 Funktion" auf „SIO stop" oder
„SIO stop SF GF" setzen.
à S1, S1: Parameter 10 auf 05 „SIO Stop" oder 06
„SIO Stop SF GF" setzen.
1 Bandgegenseite
2 Bandseite
3 Türübergangskabel
4 GC 338 Interfacemodul
5. 1 .3 Schließen überwachen
Parameter Kontaktart einstellen:
X
à DPS: auf
s1
(Werkseinstellung).
à ST220: „Eingangssignale", SI1 –Klemme SIS",
„SI1 Kontaktart" auf „oeffner" setzen
(Werkseinstellung).
à S1, S1: Parameter 7 auf 02 „oeffner" setzen.
Parameter Funktion einstellen:
X
à DPS: auf gewünschte Funktion einstellen.
f1
à ST220: „Eingangssignale", „SI1 – Klemme SIS",
„SI1 Funktion" auf gewünschte Funktion
einstellen.
à S1, S1: Parameter 8 auf die gewünschte Funktion
setzen.
1 Bandseite
2 Bandgegenseite
3 Türübergangskabel
4 GC 338 Interfacemodul
setzen („oeffner")
0 2
(SIO stop) oder
0 5
(SIO stop SF GF) einstellen.
0 6
setzen („oeffner")
0 2
Sicherheitssensor Schließen und Öffnen
1
2
E
100mA
GY
1
SIGNAL
BN
2
24V
BK
3
SIO
BU
4
GND
WH
5
SIS
3
4
S
1
2
E
100mA
GY
1
SIGNAL
BN
2
24V
BK
3
SIO
BU
4
GND
WH
5
SIS
3
4
S
SIO
13
SIO
1
GND
2
24V
10
TST
SIS
11
SIS
1
GND
2
24V
10
TST
11
