Technische Daten

6.2 Spannkraft-Drehzahl-Diagramme

20
werden. Funktionsüberwachung (Kolbenbewegung und
Betätigungsdruck) müssen nach den Richtlinien der
Berufsgenossenschaft vorgenommen werden.
Weitere technische Daten enthält das Katalogdatenblatt. Es gilt
jeweils die letzte Fassung.
Die Diagramme beziehen sich auf ein 3-Backenfutter.
Spannkraft-/Drehzahlkurven sind mit harten Backen ermittelt
worden. Dabei wurde die max. Betätigungskraft eingeleitet und
die Backen bündig mit dem Futteraußendurchmesser gesetzt.
Das Futter ist dabei in einwandfreiem Zustand und mit SCHUNK
Spezialfett LINOMAX plus abgeschmiert.
Bei Veränderungen einer oder mehrerer dieser Voraussetzungen
sind die Diagramme nicht mehr gültig.

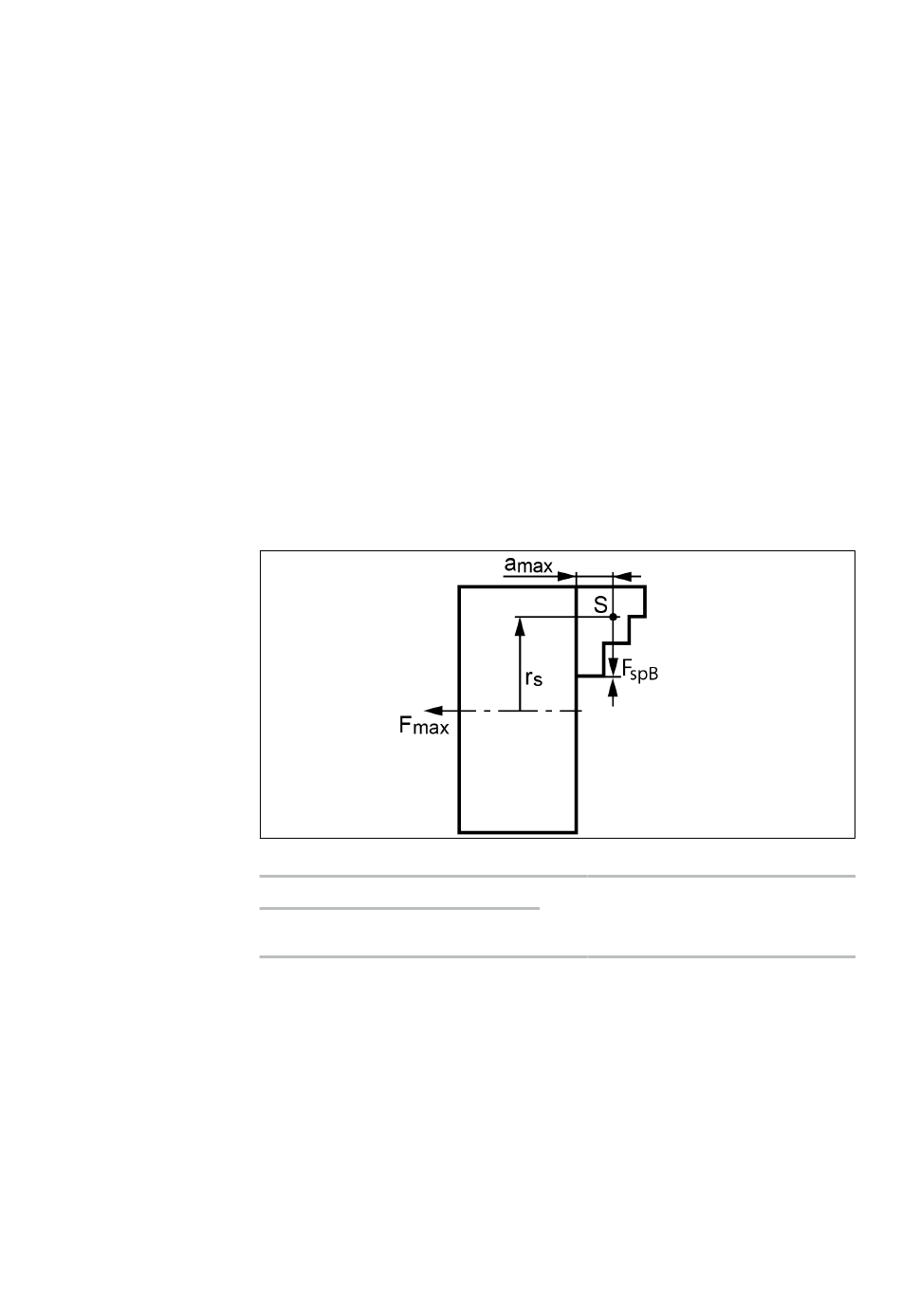

Futteraufbau für Spannkraft / Drehzahl-Diagramm
F Spannkraft pro Backe
spB
r Schwerpunktradius
s
F Max. Betätigungskraft
max
Messpunkt
S Schwerpunkt
a Max.
max
Backenschwerpunktabstand
in axialer Richtung
02.00 | ROTA NCK plus | Kraftspannfutter | de | 0889048-de
