7.2 Fertigdrehen des Zugbüchsenrohlings

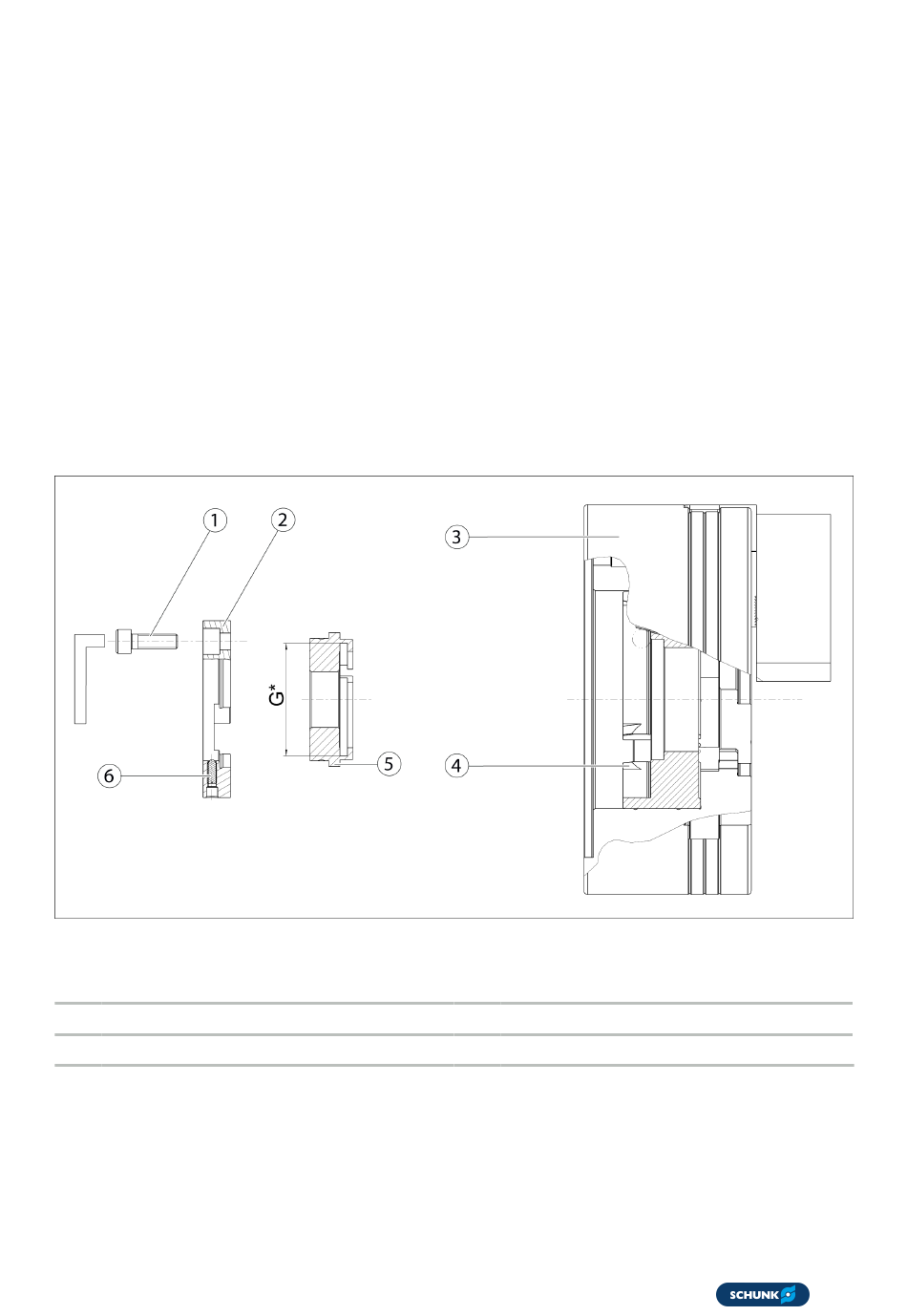

1 Schrauben
2 Ring
3 Futter
02.00 | ROTA NCK plus | Kraftspannfutter | de | 0889048-de
1. Durch Lösen der sechs Befestigungsschrauben kann der
Zugbüchsenrohling, der im Originalzustand nur mit einer
Bohrung versehen ist, aus dem Futter herausgenommen
werden.
2. Dabei auf das Federdruckstück achten, welches die Zugbüchse
vor dem Verdrehen schützt. Diese ist im Zugkolben eingesetzt
und drückt auf die Zugbüchse.
3. Das gleiche Gewinde wie auf dem Zugrohr in die Zugbüchse
einschneiden.
4. Anschließend kann die Zugbüchse wieder in das Futter
eingesetzt werden.
5. Futterzugbüchse wieder mit den sechs Schrauben
festschrauben.
Anbau des Spannfutters an die Maschinenspindel
4 Im ROTA NCK 165 ist das Federdruckstück
direkt im Futterkolben integriert
5 Zugbuchse (Rohling)
6 Federdruckstück
