Sourcetronic ST600 Bedienungsanleitung Seite 45

Frequenzumrichter der Serie ST600

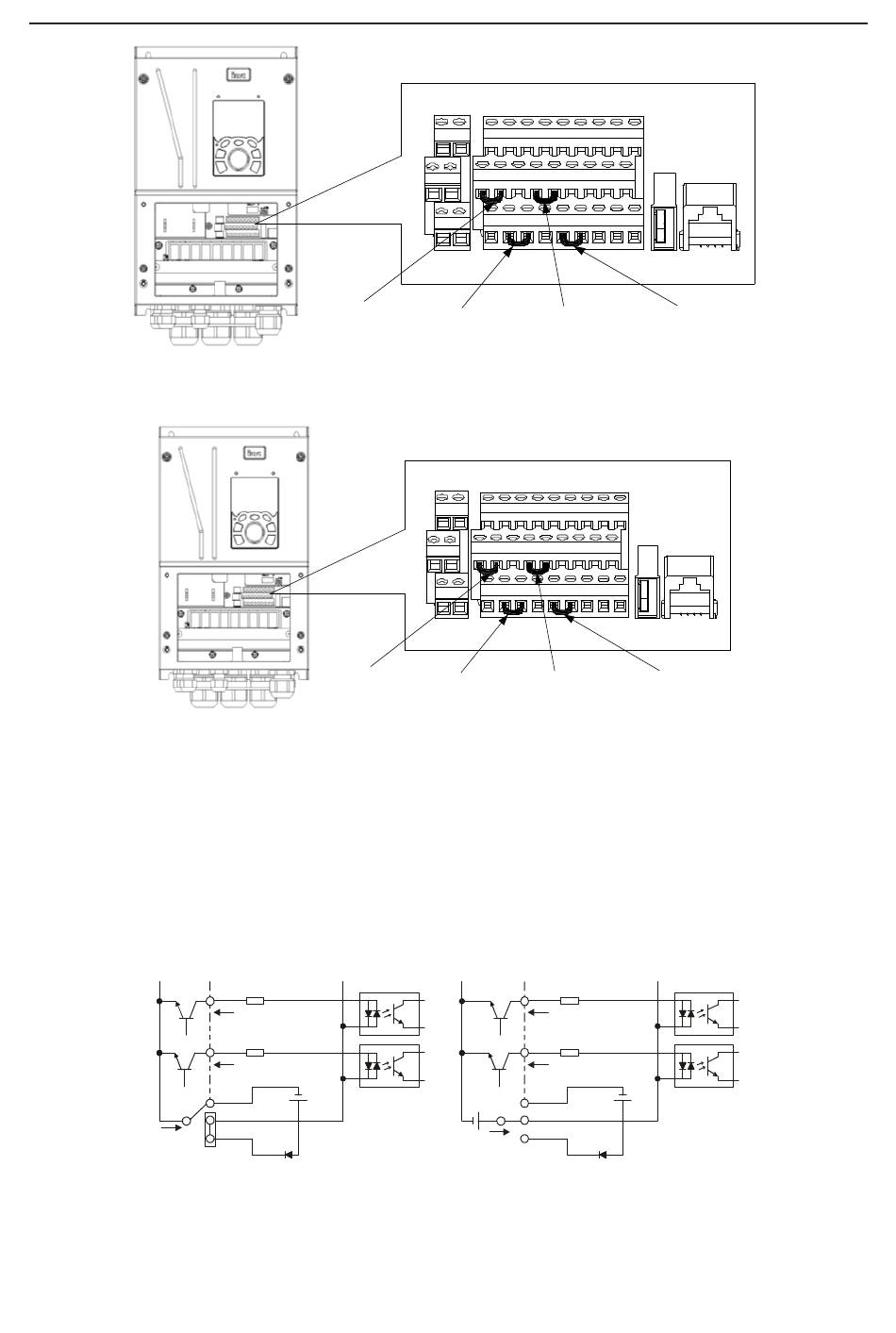

Abbildung 4-29 Positionen der U-förmigen Kurzschlussbrücken (Standardmodelle)
Abbildung 4-30 Positionen der U-förmigen Kurzschlussbrücken (SP-Modelle)
Hinweis: Über den USB-Anschluss kann die Software aktualisiert werden, über den Bedienfeldanschluss
kann ein externes Bedienfeld angeschlossen werden. Das externe Bedienfeld kann nicht verwendet werden,
wenn das interne Bedienfeld des VFD verwendet wird.
Wenn das Eingangssignal von einem Kollektor eines NPN-Transistors stammt, der den Eingang im aktiven
Zustand gegen COM zieht, setzen Sie die U-förmige Kurzschlussbrücke zwischen +24V und PW wie in der
folgenden Abbildung gezeigt ein; dies ist auch die Werkskonfiguration. Bei externer Versorgung der Eingänge
entfernen Sie die Kurzschlussbrücke und verbinden PW mit den 12-30V der externen Quelle:
Internal power（NPN mode）
U-shaped jumper
between H1 and
+24V
U-shaped jumper
between H1 and
+24V
S1
S2
COM
COM
+ 24V
PW
+ 24V
Abbildung 4-31 NPN-Betrieb
R01AR02A
S1 S2 S3 S4 HDIA HDIB AI1 AI2 +10V
H1 +24V +24V PW COM HDO Y1 AO1 GND
R01BR02B
PE H2 +24V COM COM CME
R01CR02C
U-shaped jumper U-shaped jumper
between H2 and between PW and
+24V COM
R01AR02A
S1 S2 S3 S4 HDIA HDIB AI1 AI2 +10V
H1 +24V +24V PW COM HDO Y1 AO1GND
R01BR02B
PE H2 +24V COM COM CME 485+
R01CR02C
U-shaped jumper U-shaped jumper
between H2 and between PW and
+24V COM
S1
S2
COM
+ 24V
PW
+ 24V
External power（NPN mode）
-40-
Installationsanleitung
485+ 485-485G
U-shaped jumper
between COM and
CME
485-
U-shaped jumper
between COM and
CME
COM
+24V
