Frequenzumrichter der Serie ST600

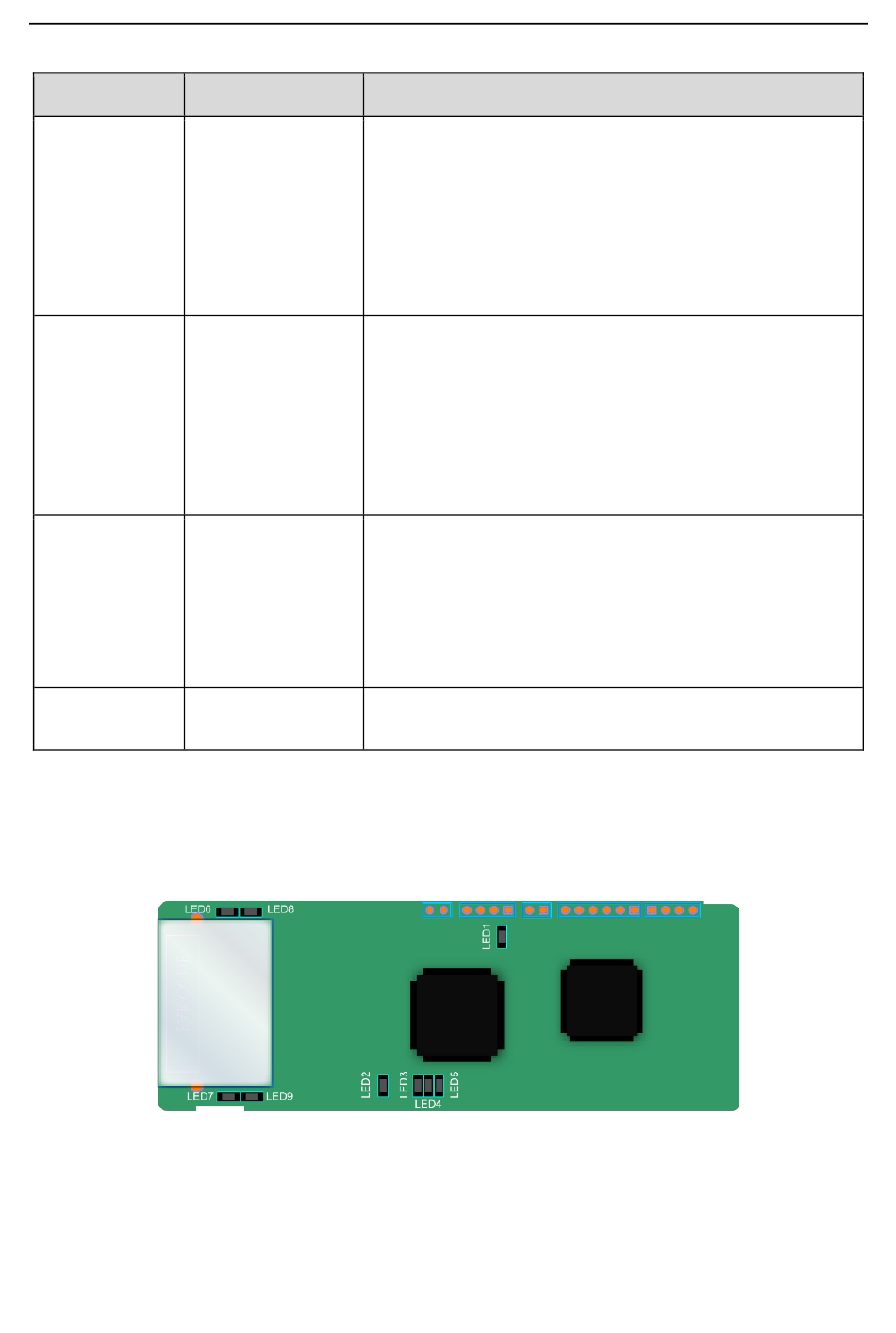

Definition der Anzeigen:
Anzeige
LED1
LED2
LED3
LED4
Einzelheiten zum Betrieb programmierbarer Erweiterungskarten finden Sie in der Bedienungsanleitung für
die programmierbare Erweiterungskarte der ST600-Serie VFD.
A.6.4 PROFINET-Kommunikationskarte--STX509
Der Anschluss CN2 verfügt über eine Standard-RJ45-Schnittstelle, wobei CN2 die duale RJ45-Schnittstelle
ist. Diese beiden RJ45-Schnittstellen unterscheiden sich nicht voneinander und können austauschbar einge-
setzt werden.
Bezeichnung
Ein: Die Erweiterungskarte stellt eine Verbindung mit der Steu-
erkarte her.
Blinkt periodisch: Die Erweiterungskarte ist ordnungsgemäß
Statusanzeige mit der Steuerkarte verbunden (die Periode beträgt 1s, 0,5s
lang leuchtet sie und die restlichen 0,5s lang ist sie aus).
Aus: Die Erweiterungskarte ist nicht mit der Steuerkarte ver-
bunden.
An: Die Kommunikationskarte ist in Betrieb.
Blinkt: Die Kommunikationskarte befindet sich im Zustand vor
dem Betrieb.
Betriebsanzeige Aus: Es liegt ein Fehler vor. Prüfen Sie, ob der Reset-Pin der
Kommunikationskarte und die Stromversorgung richtig ange-
schlossen sind. Die Kommunikationskarte befindet sich im ge-
stoppten Zustand.
An: Der CAN-Controller-Bus ist ausgeschaltet, am Umrichter
liegt eine Störung vor, oder ein empfangenes Telegramm
wurde nicht empfangen, oder beim Telegrammempfang ist ein
Fehleranzeige
Fehler aufgetreten.
Aus: Die Kommunikationskarte befindet sich im Betriebszu-
stand.
Ein: Die Steuerkarte versorgt die Kommunikationskarte mit
Stromanzeige
Strom.
Funktion
-385-
Erweiterungskarten
