Frequenzumrichter der Serie ST600

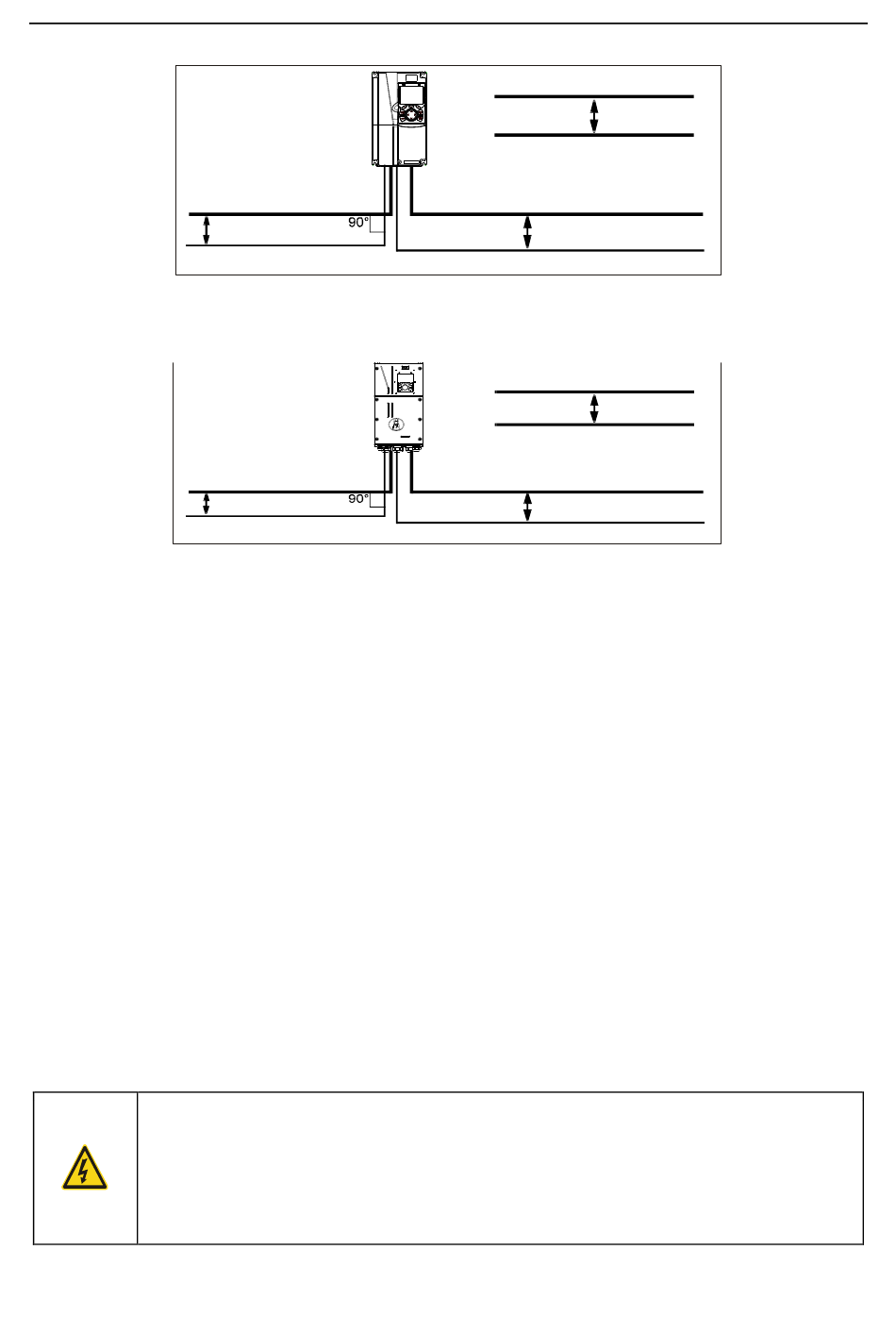

Die folgenden Abbildungen zeigen den erforderlichen Abstand der Kabelanordnung.
Control cable
Control cable
D.4.5 Überprüfung der Isolierung
Überprüfen Sie den Motor und den Isolationszustand des Motorkabels, bevor Sie den Motor starten.
1.
Vergewissern Sie sich, dass das Motorkabel an den Motor angeschlossen ist, und entfernen Sie dann
das Motorkabel von den U-, V- und W-Ausgangsklemmen des VFD.
2.
Messen Sie mit einem 500 V DC-Megaohmmeter den Isolationswiderstand zwischen jedem Phasenleiter
und dem Schutzleiter. Angaben zum Mindest-Isolationswiderstand des Motors finden Sie in der Beschrei-
bung des Herstellers.
Hinweis: Der Isolationswiderstand ist geringer, wenn sich Feuchtigkeit im Motor befindet. Wenn dies der Fall
sein könnte, muss der Motor trocknen und anschließend der Isolationswiderstand erneut gemessen werden.
D.5 Trennschalter und elektromagnetisches Schütz
Sie müssen eine Sicherung bzw. einen Leitungsschutzschalter hinzufügen, um eine Überlastung der Netzzu-
leitung zu verhindern.
Sie müssen einen manuell bedienbaren Kompaktleistungsschalter (MCCB) zwischen der Wechseltromquelle
und dem VFD konfigurieren. Der Schalter muss für die Installation und Inspektion in geöffnetem Zustand
verriegelt werden können. Die Kapazität des Trennschalters muss das 1,5- bis 2-fache des Nennstroms des
VFD betragen.
Aufgrund des Funktionsprinzips und des Aufbaus von von Trennschaltern können bei einem
Kurzschluss heiße ionisierte Gase aus dem Gehäuse des Trennschalters entweichen, wenn
die Vorschriften des Herstellers nicht eingehalten werden. Um eine sichere Nutzung zu ge-
währleisten, sollten Sie bei der Installation und Platzierung des Trennschalters besonders
vorsichtig sein. Befolgen Sie die Anweisungen des Herstellers.
Input power cable
Min. distance:
200 mm
Cable arrangement distances
Input power cable
Min. distance: 200mm
Motor cable
Power cable
Motor cable
Min. distance: 500 mm
Control cable
Motor cable
Power cable
Motor cable
Min. distance: 500mm
Control cable
-428-
Optionale Peripheriegeräte
Min. distance:
300 mm
Min. distance:
300mm
