SOURCETRONIC – Qualitäts-Elektronik für Service, Labor und Produktion
Bedienungsanleitung
Frequenzumrichter ST150

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sourcetronic ST150

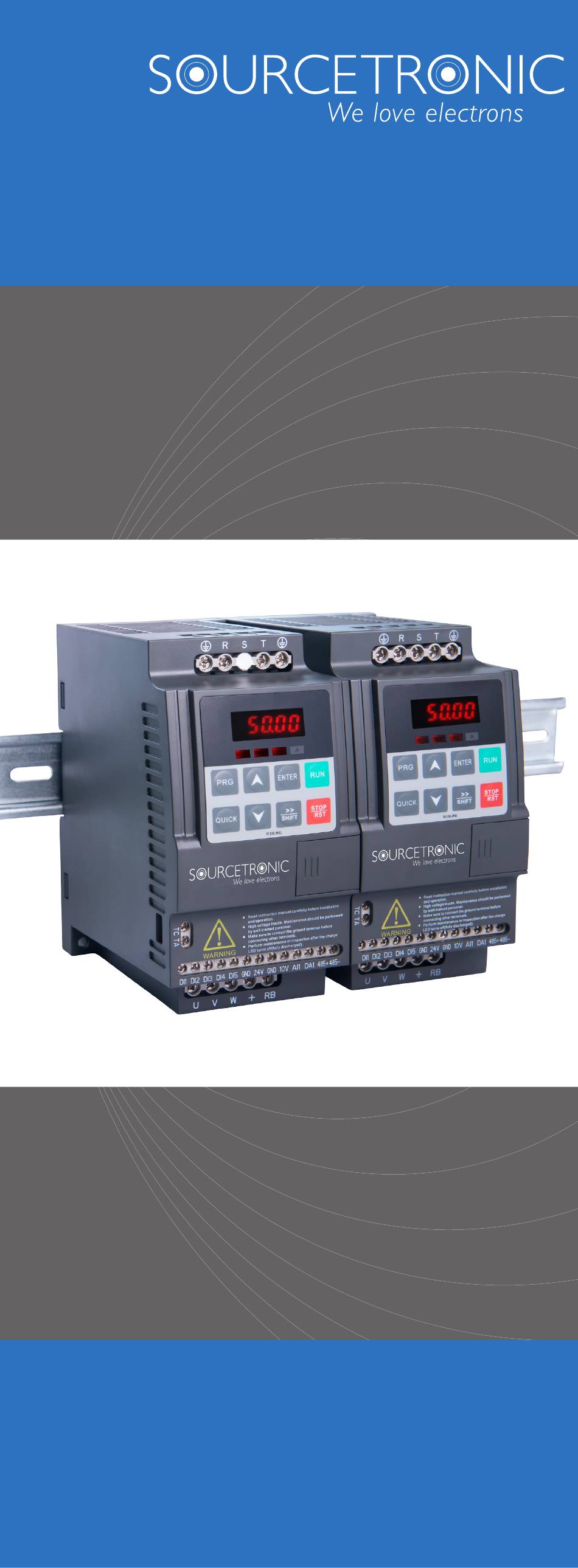

  • Seite 1 SOURCETRONIC – Qualitäts-Elektronik für Service, Labor und Produktion Bedienungsanleitung Frequenzumrichter ST150...
  • Seite 2: Sicherheitsvorkehrungen

     Sollte das gelieferte Gerät nicht mit dem auf dem Lieferschein angegebenen Gerät übereinstimmen, setzen Sie sich bitte mit der Sourcetronic GmbH in Verbindung, bevor der Umrichter installiert oder in Betrieb genommen wird.  Fassen Sie nicht direkt auf Steuerkarten des Frequenzumrichters. Dies kann zu kleineren Beschädigungen führen, die den Betrieb des Umrichters stören können.
  • Seite 3: Abmessungen Und Installationsmaße

    üblicherweise zwei Minuten nach Trennung vom Netz der Fall. Bei Nichtbeachtung besteht Gefahr durch elektrischen Schlag durch die Restladung der Zwischenkreiskondensatoren.  Nicht eingewiesenes Fachpersonal darf keine Wartungs- oder Reparaturarbeiten an Sourcetronic- Frequenzumrichtern durchführen. Bei Nichtbeachtung erlischt die Garantie! 3. Abmessungen und Installationsmaße 0.75~5.5kW G1/G3 für Hutschienenmontage...
  • Seite 4: Statusanzeigen Auf Dem Bedienfeld

    4. Bedienfeld Abbindung 4-1: Bedienfeld 4.1 Statusanzeigen auf dem Bedienfeld Anzeige-LED Beschreibung Betriebszustandsanzeige Motor  AN: Der Frequenzumrichter ist in Betrieb.  AUS: Der Frequenzumrichter befindet sich im Standby-Modus. Drehrichtungsanzeige Status-  FWD/REV AN: Drehrichtung vorwärts  AUS: Drehrichtung rückwärts Anzeige zeigt Frequenz Anzeige zeigt Effektivwert des Motorstroms 4.2 Bedienfeldtasten...
  • Seite 5 IP20 Sicherheitsstandard IEC61800-5-1: EMV-Standard IEC61800-3:2004, integrierter C3-Filter Kühlung Aktive Luftkühlung Installationsart Hutschienenmontage, Wandmontage 6. Verdrahtungsplan Bremswiderstand (optional) Trenn- schalter Schütz Sicherung ST150 Leistungskreis Steuerkreis (F1.00=1) Analogausgang 1: 0~10V/0~20mA Vorwärts/Stopp (F1.01=2) Werkseinstellung: Rückwärts/Stopp Ausgangsstrom 4~20mA, F2.07=2 (F1.02=8) Freier Halt. (F1.03=9) Fehler zurücksetzen...
  • Seite 6: Funktionsparameter

    (5).Prüfen Sie die Verkabelung nochmals gründlich, bevor Sie die Versorgung einschalten. 7. Funktionsparameter In den Frequenzumrichtern der ST150-Serie sind manche Parameter vom Hersteller reserviert und ihre Parameternummern nicht in der Funktionsparametertabelle enthalten, was zu Lücken in der Tabelle führt. Bitte verändern Sie keine Parameter, die in diesem Handbuch nicht aufgeführt oder als „Reserviert“ gekenn- zeichnet sind.
  • Seite 7: Parametergruppe F1: Eingangsklemmen

    Speichereinstellung beim 0: Geschwindigkeitsoffset nicht speichern ☆ F0.09 Stoppen für digital 1: Geschwindigkeitsoffset speichern gesteuerte Frequenz Referenz für Hoch/Runter 0: Relativ zur Istfrequenz ★ F0.10 Taste im Betrieb 1: Relativ zur Zielfrequenz 0. Bedienfeld (LED aus) 1. Klemmen (LED an) ☆...
  • Seite 8 Mehrfachgeschwindig- Mehrfachgeschwindigkeitseingänge ausgewählt werden. Tabelle 1 keitseingang 3 (unten) zeigt die Logiktabelle und die für die jeweilige Geschwindigkeit benötigten Kombinationen der Eingänge Mehrf.geschw.eing. 4 Tabelle 1: Mit 4 Klemmen können 16 Stufen binär kodiert werden, der in den Parametern E1.00-15 konfigurierte Prozentwert bezieht sich auf die Maximalfrequenz F0.19.
  • Seite 9 0: Zweileitersteuerung 1 1: Zweileiterst. 2 ★ F1.10 Terminalmodus 2: Dreileitersteuerung 1 3: Dreileiterst. 2 Der Terminalmodus bestimmt die Steuerungsart des Frequenzumrichters bei Steuerung durch Klemmen. Die dafür nötigen Eingangsfunktionen können in F1.00 bis F1.04 den vorhandenen Eingangsklemmen DI1 bis DI5 frei zugeordnet werden. In Werkseinstellung sind bereits DI1 auf 1 (Vorwärtsbetrieb) und DI2 auf 2 (Rückwärtsbetrieb) parametriert.
  • Seite 10: Parametergruppe F2: Ausgangsklemmen

    Frequenzänderung über ☆ F1.11 0.001Hz/s~65.535Hz/s 1.000Hz/s Klemmen Up/Down ☆ F1.12 Minimalspannung an AI1 0.00V~F1.14 0.30V ☆ F1.13 Minimalwert von AI1 -100.0%~+100.0% 0.0% ☆ F1.14 Maximalspannung an AI1 F1.12~+10.00V 10.00V ☆ F1.15 Maximalwert von AI1 -100.0%~+100.0% 100.0% AI1 Wertzuordnung bei Einerstelle: Wert für Analogeingang AI1 ☆...
  • Seite 11: Parametergruppe F3: Start- Und Stopparameter

    Signal an AI 1 außerhalb der Ausgang wird geschaltet, wenn das Signal am Analogeingang Grenzen (F7.50 u. F7.51) 1 kleiner als F7.50 oder größer als F7.51 ist. Lastverlust Ausgang wird bei einer schnellen Änderung der Last aktiv. Umrichter im Rückwärtsbetrieb Ausgang wird bei Betrieb in Rückwärtsrichtung geschaltet.
  • Seite 12: Parametergruppe F5 Vektorregelungsparameter

    0.0% (Automatischer Boost) ★ F4.01 Drehmomentboost 0.0% 0.1~30% ★ F4.02 Grenzfrequenz für Boost 0.00Hz~F0.19 (Maximalfrequenz) 15.00Hz ★ F4.03 Multipunkt-U/f Frequenz Punkt 1 0.00Hz~F4.05 0.00Hz ★ F4.04 Multipunkt-U/f Spannung Punkt 1 0.0%~100.0% 0.0% ★ F4.05 Multipunkt-U/f Frequenz Punkt 2 F4.03~F4.07 0.00Hz ★...
  • Seite 13 4: Zurücksetzen des Frequenzoffsets: Zurücksetzen des mit den Up/Down-Tasten oder –klemmen erzeugten Frequenzoffsets 5: Freier Halt: Stoppen des Umrichterausgangs und freies Auslaufen des Motors, unabhängig von der Einstellung in F3.07 6: Umschaltung der Befehlssteuerquelle: Umschaltung in folgender zyklischer Reihenfolge: BedienfeldKlemmenSchnittstelleBedienfeld usw. 7.9.
  • Seite 14: Parametergruppe F8 Fehler- Und Schutzparameter

    0.0% (Überwachung deaktiviert) ☆ F7.34 Überstromüberwachung 200.0% 0.1% ~ 300.0% (Motornennstrom) ☆ F7.35 Verzögerung bis Überstrom 0.00s ~ 360.00s 0.00s ☆ F7.36 Stromgrenze 1 0.0% ~ 300.0% (Motornennstrom) 100.0% Überwachungsbereich für ☆ F7.37 0.0% ~ 300.0% (Motornennstrom) 0.0% Stromgrenze 1 ☆...
  • Seite 15: Parametergruppe F9 Kommunikationsparameter

    Freier Halt Stopp im gewählten Modus Abbremsen auf 7% der Motornennfrequenz und Betrieb fortführen. Automatisch zur Zielfrequenz zurückkehren, wenn die Last wieder erkannt wird. Zehntau- Verlust vom PID-Rück- sender- führsignal (Err.31) (wie stelle Einerstelle F8.17) Geschwindigkeitsabwei- Einerstelle chung zu hoch (Err.42) (wie Einerstelle F8.17) Zehner- Reserviert...
  • Seite 16: Parametergruppe E0 Oszillations- Und Zählfunktionen

    Frequenz für Umschaltung der ☆ Fb.06 0.00 ~ 15.00Hz 12.00Hz PWM-Stufen Art der Pulsweitenmodulation ☆ Fb.07 0: Asynchron 1: Synchron unter 85Hz Zufällige Pulsweitenträger- 0: Deaktiviert ☆ Fb.08 frequenzmodulationstiefe 1 ~10: PWM-Modulationstiefe 7.13. Parametergruppe E0 Oszillations- und Zählfunktionen Änder- Werksein Code Parametername Einstellbereich...
  • Seite 17 ☆ E1.40 Segmentlaufzeit T11 für Segment 11X 0.0s(h) ~ 6500.0s(h) 0.0s(h) ☆ E1.41 Zeitpaar für Segment 11X wie E1.19 ☆ E1.42 Segmentlaufzeit T12 für Segment 0X2 0.0s(h) ~ 6500.0s(h) 0.0s(h) ☆ E1.43 Zeitpaar für Segment 12X wie E1.19 ☆ E1.44 Segmentlaufzeit T13 für Segment 13X 0.0s(h) ~ 6500.0s(h) 0.0s(h)
  • Seite 18: Parametergruppe Y0 Systemparametergruppe

    7.16. Parametergruppe b0 Motorparameter Werksein- Änder- Code Parametername Einstellbereich stellung bar? 0: Allgemeiner Drehstromasynchronmotor ★ B0.00 Motorart 1: Asynchronmotor speziell für Frequenzumrichter Depends on ★ b0.01 Motornennleistung 0.1kW ~ 1000.0kW models Depends on ★ b0.02 Motornennspannung 1V ~ 2000V models Depends on ★...
  • Seite 19: Fehlermeldungen Und Problembehebung

    Frequenzumrichter festgestellte Fehler wird in Form eines Fehlercodes auf dem Display dargestellt. Bevor Sie sich an den technischen Support der Sourcetronic GmbH wenden, können Sie eventuell selbst eine Fehler- diagnose durchführen. Die folgende Liste der Fehlercodes enthält mögliche Lösungswege um Störungen zu beseitigen.
  • Seite 20 1. Netzspannung überprüfen 1. Eingangsspannung zu hoch 2. Moment entfernen oder 2. Externes Moment beschleunigt Überspannung bei Bremswiderstand installieren Err.06 Motor Bremsvorgang 3. Stopprampe verlängern 3. Stopprampe zu kurz 4. Installieren eines 4. Kein Bremswiderstand Bremswiderstands Überspannung bei 1. Externes Moment beschleunigt 1.
  • Seite 21 Abbildungen: Installationsmaßzeichnung des optionalen externen Bedienteils für den ST150: Maßzeichnung des externen Bedienteils Installationsmaßzeichnung des Einbaurahmens für das optionale externe Bedienteil des ST150: Maßzeichnung des Einbaurahmens ST150 Bedienungsanleitung V4.2 21 / 21...
