Frequenzumrichter der Serie ST600

D.3 Stromversorgung

Siehe Kapitel 4 „Installationsanleitung".
Stellen Sie sicher, dass die Spannungsklasse des Frequenzumrichters mit der des Netzes
übereinstimmt.

D.4 Kabel

D.4.1 Stromkabel
Die Abmessungen der Eingangsstromkabel und der Motorkabel müssen den örtlichen Vorschriften entspre-
chen.
•
Die Eingangs- und Motorkabel müssen für die entsprechenden Lastströme ausgelegt sein.
•
Die maximale Temperaturspanne der Motorkabel im Dauerbetrieb darf nicht unter 70°C liegen.
•
Die Leitfähigkeit des PE-Schutzleiters ist die gleiche wie die des Phasenleiters, d. h. die Querschnittsflä-
chen sind bei gleichem Material gleich groß.
•
Einzelheiten zu den EMV-Anforderungen finden Sie unter Anhang B „Technische Daten".

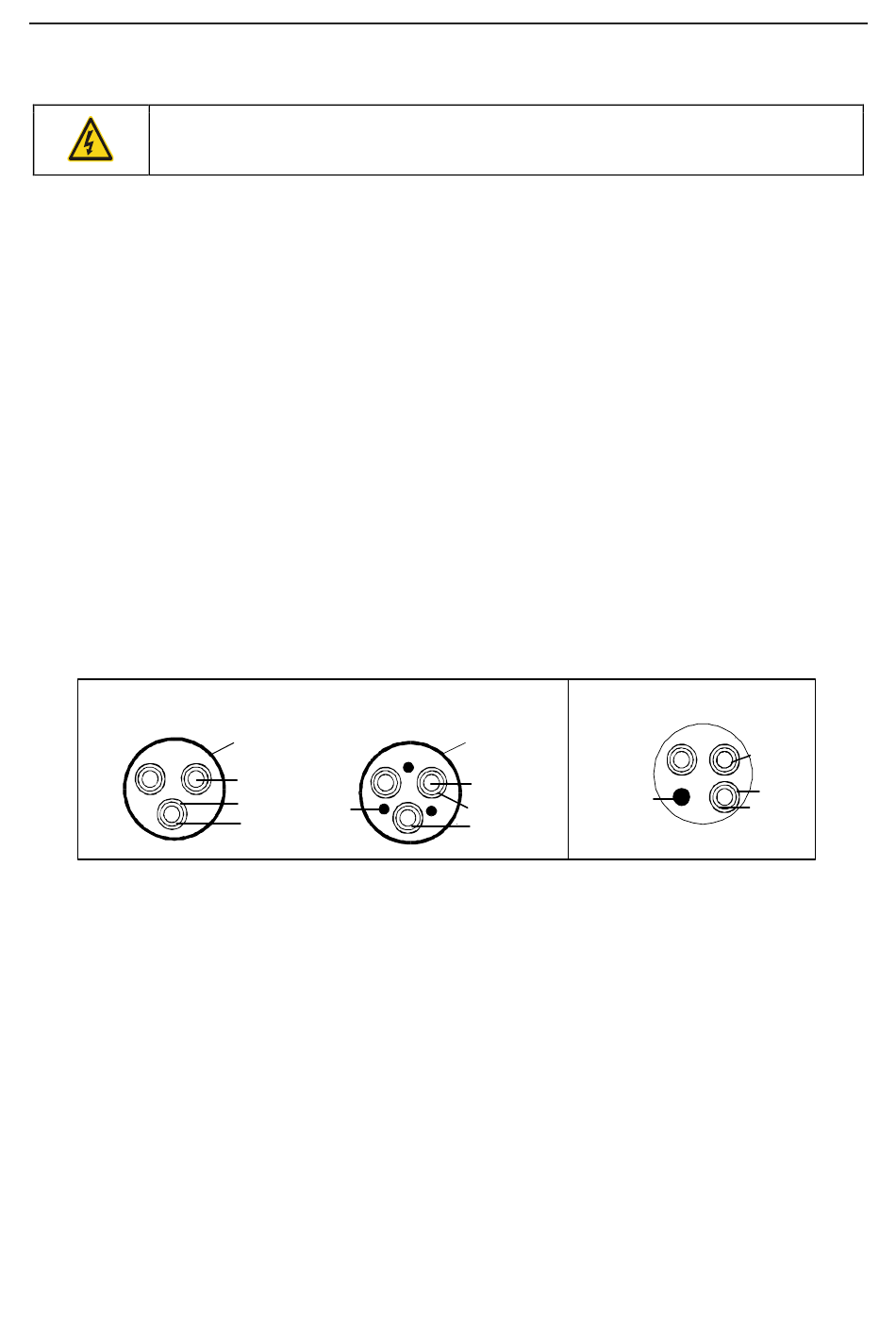

Um die in den CE-Normen festgelegten EMV-Anforderungen zu erfüllen, müssen Sie als Motorkabel sym-
metrisch geschirmte Kabel verwenden (wie in der folgenden Abbildung dargestellt).
Vieradrige Kabel können als Eingangskabel verwendet werden, es werden jedoch symmetrisch geschirmte
Kabel empfohlen. Im Vergleich zu vieradrigen Kabeln können symmetrisch geschirmte Kabel die elektromag-
netische Strahlung sowie den Strom und die Verluste der Motorkabel reduzieren.
Hinweis: Wenn die Leitfähigkeit der Abschirmungsschicht der Motorkabel nicht den Anforderungen an die
elektrische Sicherheit des Schutzleiters entspricht, müssen separate PE-Leiter verwendet werden.
Zum Schutz der Leiter muss der Querschnitt der Schirmung des Kabels mindestens gleich dem der Phasen-
leiter sein, wenn Schirmung und Leiter aus demselben Material bestehen. Dies verringert den Erdungswider-
stand und verbessert somit die Kontinuität der Impedanz.
Um die Abstrahlung und Weiterleitung von Hochfrequenzstörungen (RF) wirksam zu begrenzen, muss die
Leitfähigkeit der Schirmung des Kabels mindestens 1/10 der Leitfähigkeit des Phasenleiters betragen. Diese
Anforderung kann durch eine Abschirmungsschicht aus Kupfer oder Aluminium gut erfüllt werden. Die fol-
gende Abbildung zeigt die Mindestanforderungen an die Motorleitungen eines VFD. Das Kabel muss aus
einer Lage spiralförmig gewickelter Kupferbänder bestehen. Je dichter die Abschirmungsschicht ist, desto
wirksamer werden elektromagnetische Störungen eingeschränkt.
Symmetrical shielded cable
PE conductor and
shield layer
Conductor
Jacket
PE
Insulator
Shield layer
Conductor
Jacket
Insulator
-422-
Optionale Peripheriegeräte
Four-core cable
-
Conductor
Jacket
PE
Insulator
