Frequenzumrichter der Serie ST600

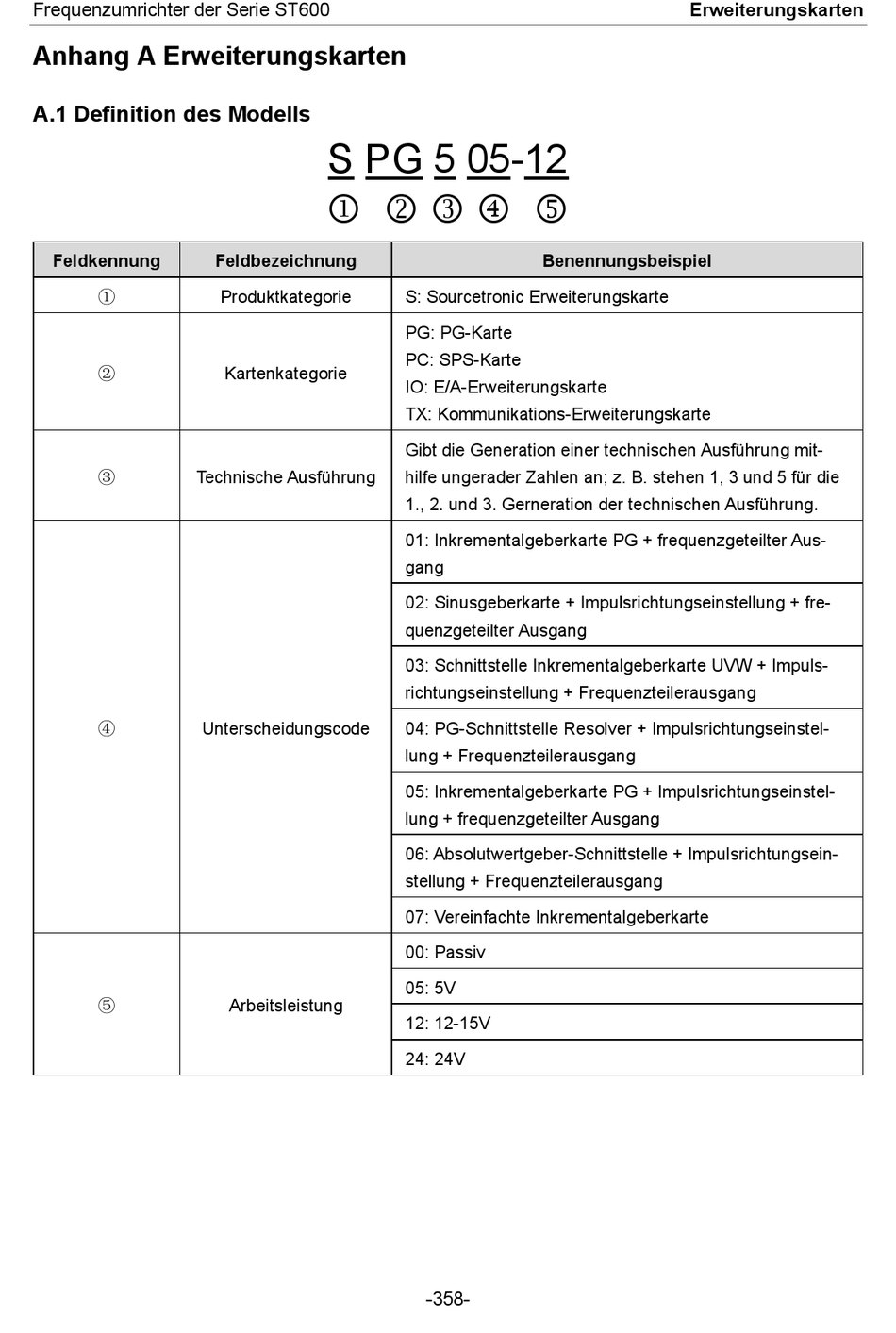

Anhang A Erweiterungskarten
A.1 Definition des Modells
Feldkennung
①
②
Technische Ausführung
③
④
⑤
S PG 5 05-12
Feldbezeichnung
Produktkategorie
Kartenkategorie
Unterscheidungscode
Arbeitsleistung
Benennungsbeispiel
S: Sourcetronic Erweiterungskarte
PG: PG-Karte
PC: SPS-Karte
IO: E/A-Erweiterungskarte
TX: Kommunikations-Erweiterungskarte
Gibt die Generation einer technischen Ausführung mit-
hilfe ungerader Zahlen an; z. B. stehen 1, 3 und 5 für die
1., 2. und 3. Gerneration der technischen Ausführung.
01: Inkrementalgeberkarte PG + frequenzgeteilter Aus-
gang
02: Sinusgeberkarte + Impulsrichtungseinstellung + fre-
quenzgeteilter Ausgang
03: Schnittstelle Inkrementalgeberkarte UVW + Impuls-
richtungseinstellung + Frequenzteilerausgang
04: PG-Schnittstelle Resolver + Impulsrichtungseinstel-
lung + Frequenzteilerausgang
05: Inkrementalgeberkarte PG + Impulsrichtungseinstel-
lung + frequenzgeteilter Ausgang
06: Absolutwertgeber-Schnittstelle + Impulsrichtungsein-
stellung + Frequenzteilerausgang
07: Vereinfachte Inkrementalgeberkarte
00: Passiv
05: 5V
12: 12-15V
24: 24V
-358-
