Produktinformation Meldersockel NMS 200
Pl
-
34.95c
3
3.1
Peripherie

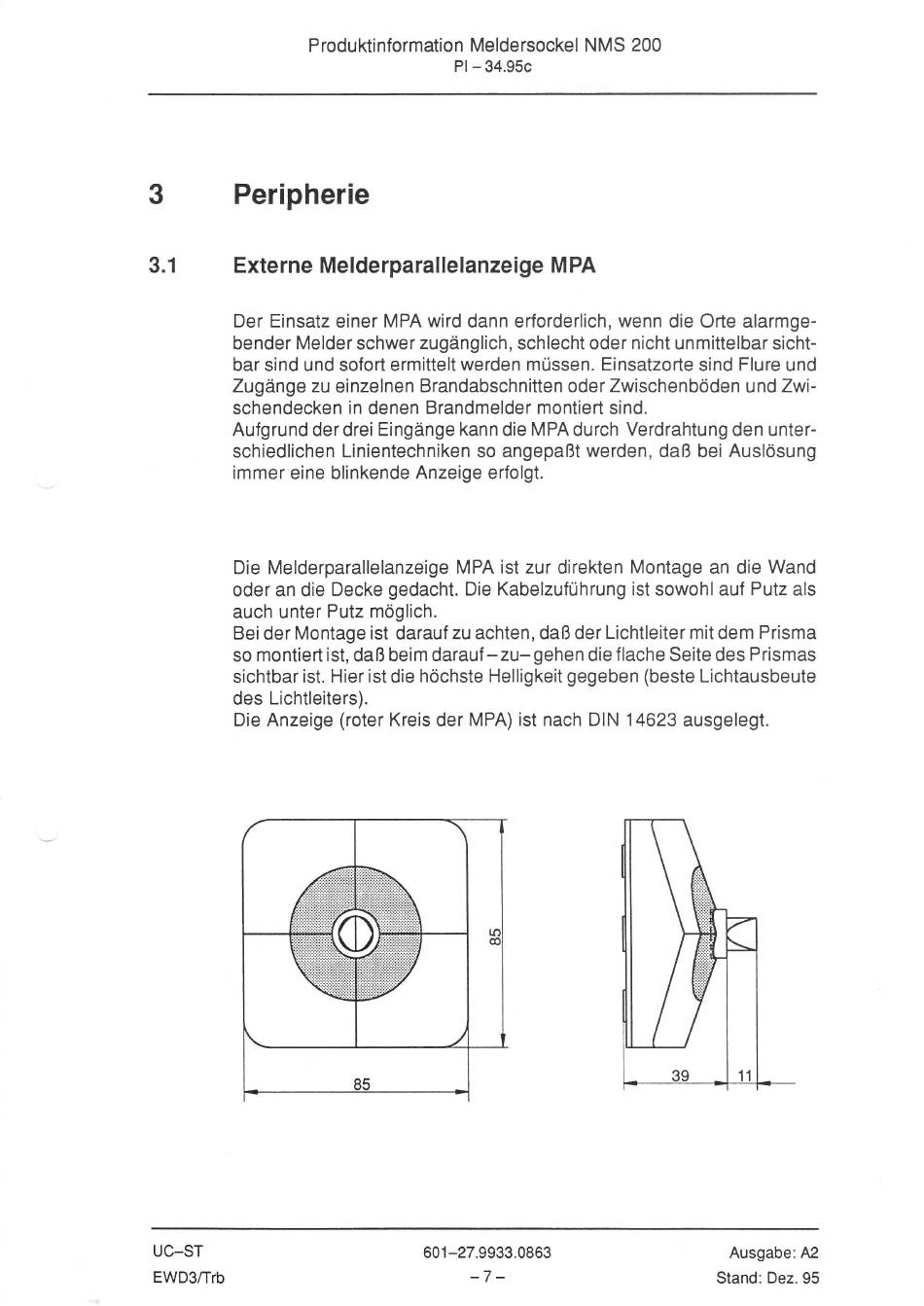

Externe Melderparallelanzeige
M
PA
Der Einsatz einer
MPA
wird dann erforderlich, wenn die Orte alarmge-
bender Melder schwer zugänglich, schlecht oder nicht unmittelbar sicht-
bar sind und sofort ermittelt werden müssen. Einsatzorte sind Flure und
Zugänge zu einzelnen Brandabschnitten oder Zwischenböden und Zwi-
schendecken in denen Brandmelder montiert
sind.
Aufgrund der drei Eingänge kann die
MPA
durch Verdrahtung den unter-
schiedlichen Linientechniken so angepaßt werden, daß bei Auslösung
immer eine blinkende Anzeige erfolgt.
Die Melderparallelanzeige MPA ist zur direkten Montage an die Wand
oder an die Decke gedacht. Die Kabelzuführung ist sowohl auf Putz als
auch unter Putz
möglich.
Bei der Montage
ist
darauf zu achten, daß der Lichtleiter mit dem Prisma
so montiert ist, daß beim darauf
-zu-gehen
die
flache Seite des Prismas
sichtbar ist. Hier ist die höchste Helligkeit gegeben (beste Lichtausbeute
des Lichtleiters).
Die Anzeige (roter Kreis der MPA) ist nach DIN
1
4623 ausgelegt.
UC-ST
EWD3/Trb
601
-27.9933.0863
-7-
Ausgabe:
A2
Stand:
Dez.95
