Produktinformation Meldersockel NMS 200
Pl
-
34.95c
5.1.2

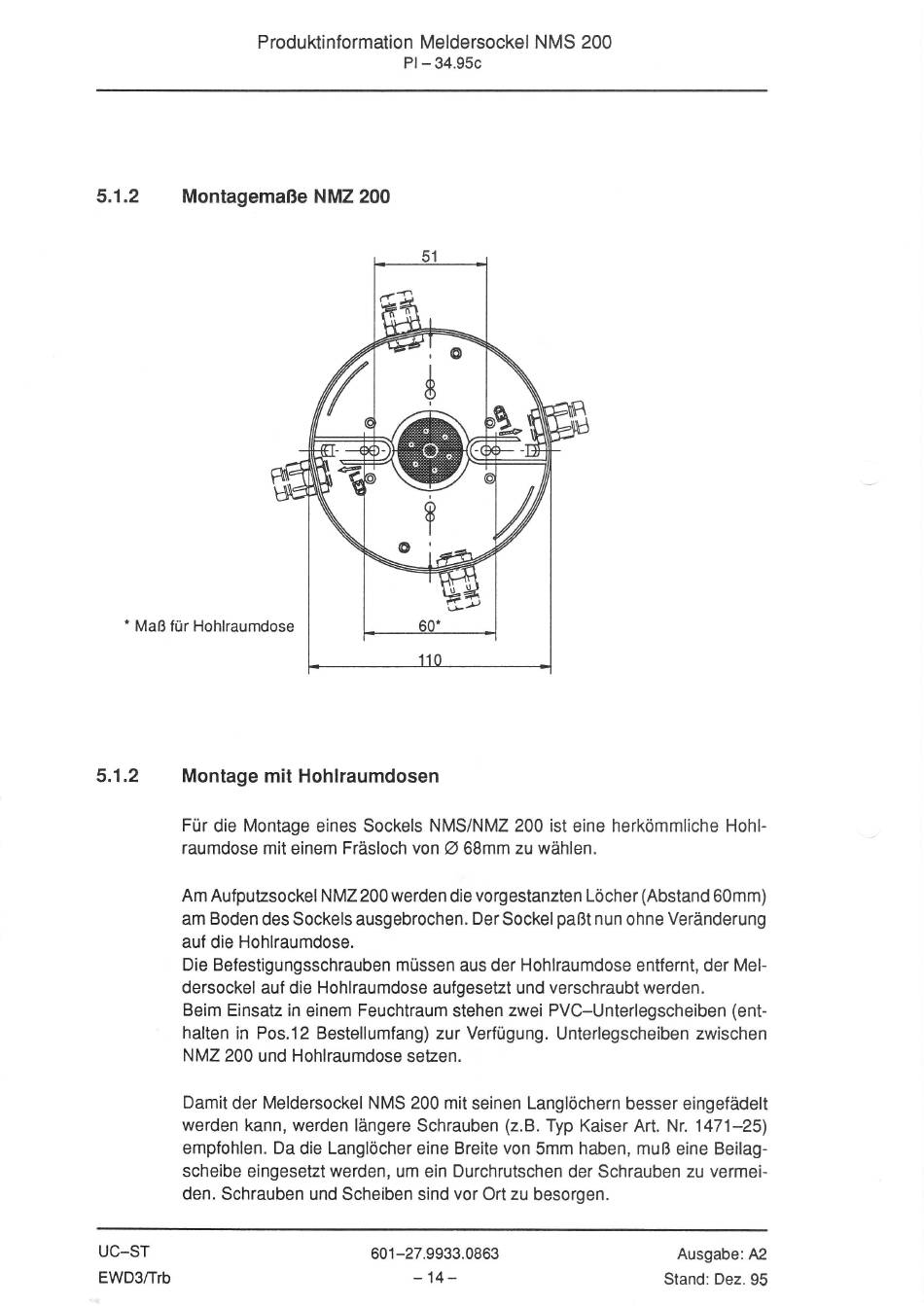

Montagemaße
NMZ 200
.
Maß
für Hohlraumdose
5.1.2
Montage mit Hohlraumdosen
Für die Montage eines Sockels NMS/NMZ 200 ist eine herkömmliche Hohl-
raumdose mit einem Fräsloch von
A
68mm zu wählen.
Am
Aufputzsockel NMZ 200 werden die vorgestanzten Löcher (Abstand 60mm)
am Boden des Sockels ausgebrochen. Der Sockel paßt nun ohne Veränderung
auf die Hohlraumdose.
Die Befestigungsschrauben müssen aus der Hohlraumdose entfernt, der Mel-
dersockel auf die Hohlraumdose aufgesetzt und verschraubt werden.
Beim Einsatz in einem Feuchtraum stehen zwei PVC-Unterlegscheiben (ent-
halten
in
Pos.12 Bestellumfang) zur Verfügung. Unterlegscheiben zwischen
NMZ 200 und Hohlraumdose setzen.
Damit der Meldersockel NMS 200 mit seinen Langlöchern besser eingefädelt
werden kann, werden längere Schrauben (2.8. Typ Kaiser Art. Nr. 1471-25)
empfohlen.
Da
die Langlöcher eine Breite von Smm haben, muß eine Beilag-
scheibe eingesetzt werden, um ein Durchrutschen der Schrauben zu vermei-
den. Schrauben und Scheiben sind vor Ort zu besorgen.
UC-ST
EWD3ffrb
601-27.9933.0863
-14-
Ausgabe: A2
Stand:
Dez.95
