Anschließen

5.3 Meldekontakt DC 24 V

5.3 Meldekontakt DC 24 V
Der Anschluss des Meldekontaktes erfolgt über einen 2-poligen steckbaren Klemmenblock.
Der Meldekontakt darf mit maximal 100 mA belastet werden (Sicherheitskleinspannung
SELV DC 12 V / DC 24 V).

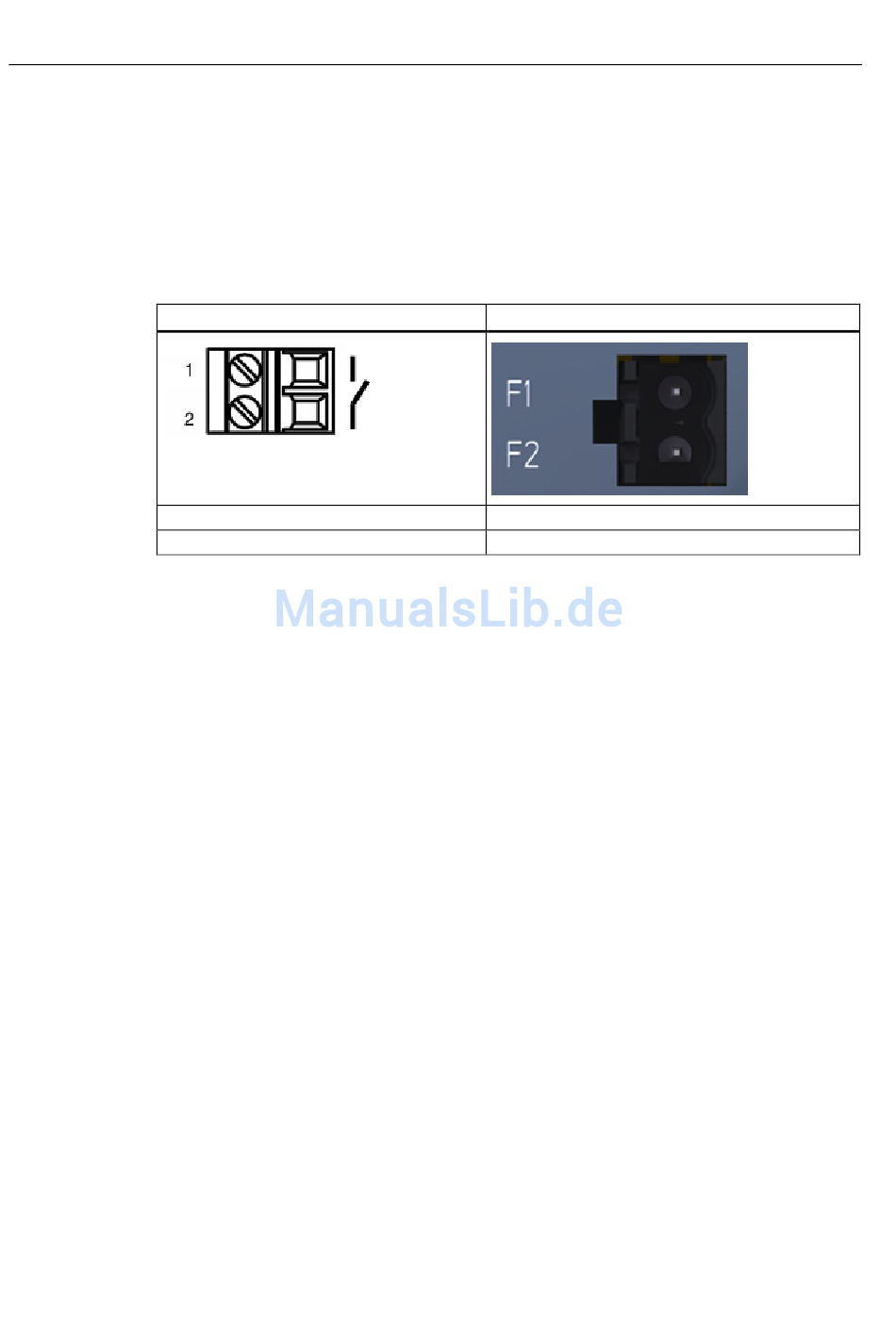

Tabelle 5- 3 Pin-Belegung des Meldekontakts
Pin-Nummer
Pin 1
Pin 2
Verwenden Sie zum Verdrahten des Meldekontakts Kupferkabel der Kategorie AWG18-12
oder Kabel mit dem Querschnitt 0,75 bis 2,5 mm².
44
Belegung (Beispiel)
F1
F2
