3.3.4

SCALANCE X307-3LD

Anschlussmöglichkeiten
Der SCALANCE X307-3LD verfügt über 7 RJ45-Buchsen und 3 FO-Ports (für
Singlemode Faser) zum Anschluss von Endgeräten oder weiterer Netzsegmente.

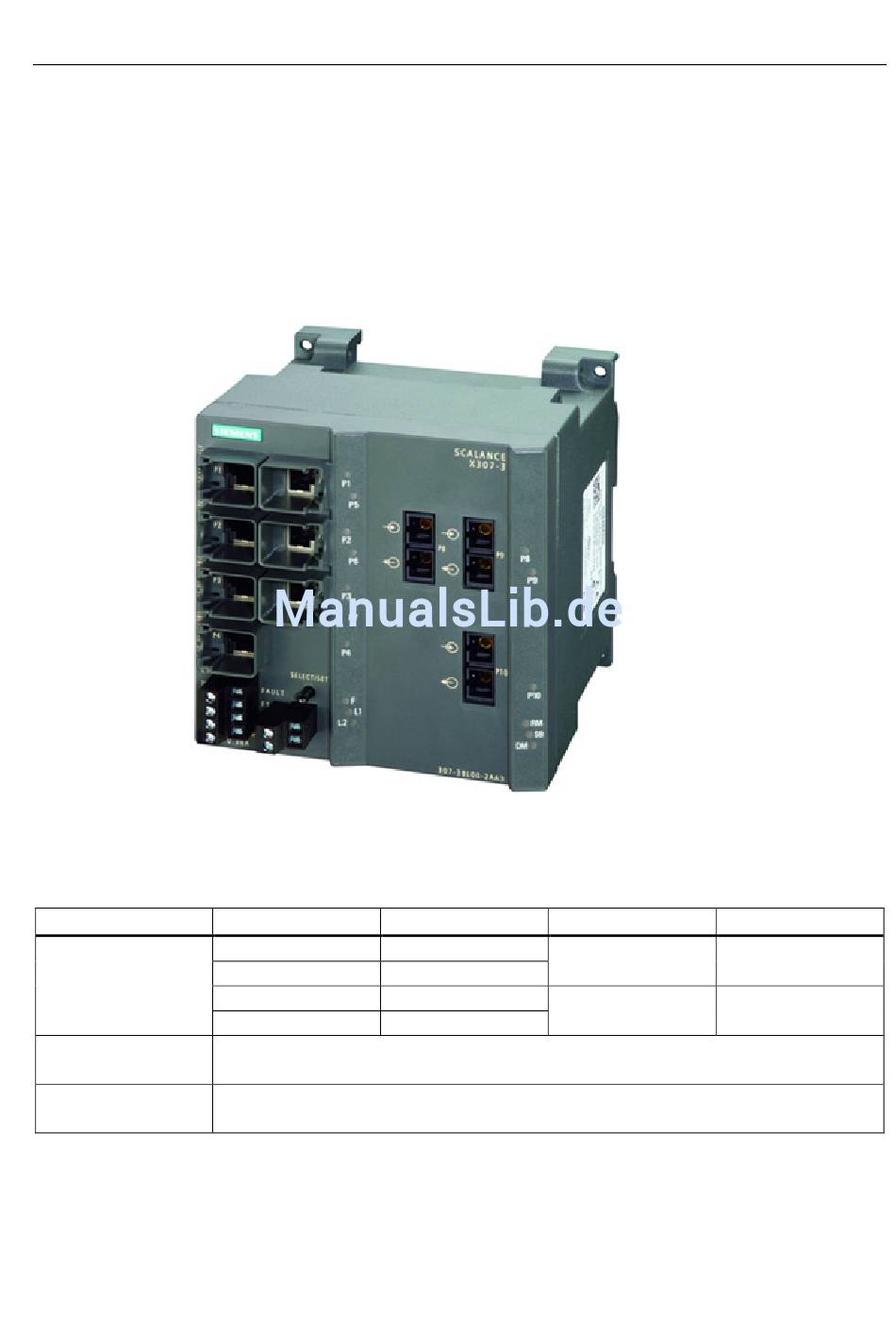

Bild 3-4 SCALANCE X307-3LD
Spalte
Port-Nummer
Anschlussart
elektrisch
Anschlussart
optisch
SCALANCE X-300
Kompaktbetriebsanleitung, 10/2013, A5E00982643-11
1 2
P1 P5
P2 P6
P3 P7
P4 -
Keine Kennzeichnung → Fast Ethernet Port
* ) Kennzeichnung → Gigabit Ethernet Port
1
* ) Kennzeichnung → Fast Ethernet Port
2
* ) Kennzeichnung → Gigabit Port
3
3.3 Produktvarianten X-300
3 4
P8 * ) P9 *
3
- P10 *
Beschreibung
)
3
)
3
