Anschließen

5.1 Spannungsversorgung

5.1 Spannungsversorgung
Anschluss an die Spannungsversorgung
Der Anschluss der Spannungsversorgung erfolgt über einen 4-poligen steckbaren
Klemmenblock.
Die Spannungsversorgung ist redundant anschließbar. Beide Eingänge sind entkoppelt. Es
besteht keine Lastverteilung. Bei redundanter Einspeisung versorgt das Netzteil mit der
höheren Ausgangsspannung den IE Switch X-300 alleine. Die Spannungsversorgung ist
hochohmig mit dem Gehäuse verbunden, um einen erdfreien Aufbau zu ermöglichen. Beide
Spannungseingänge sind potentialgebunden.

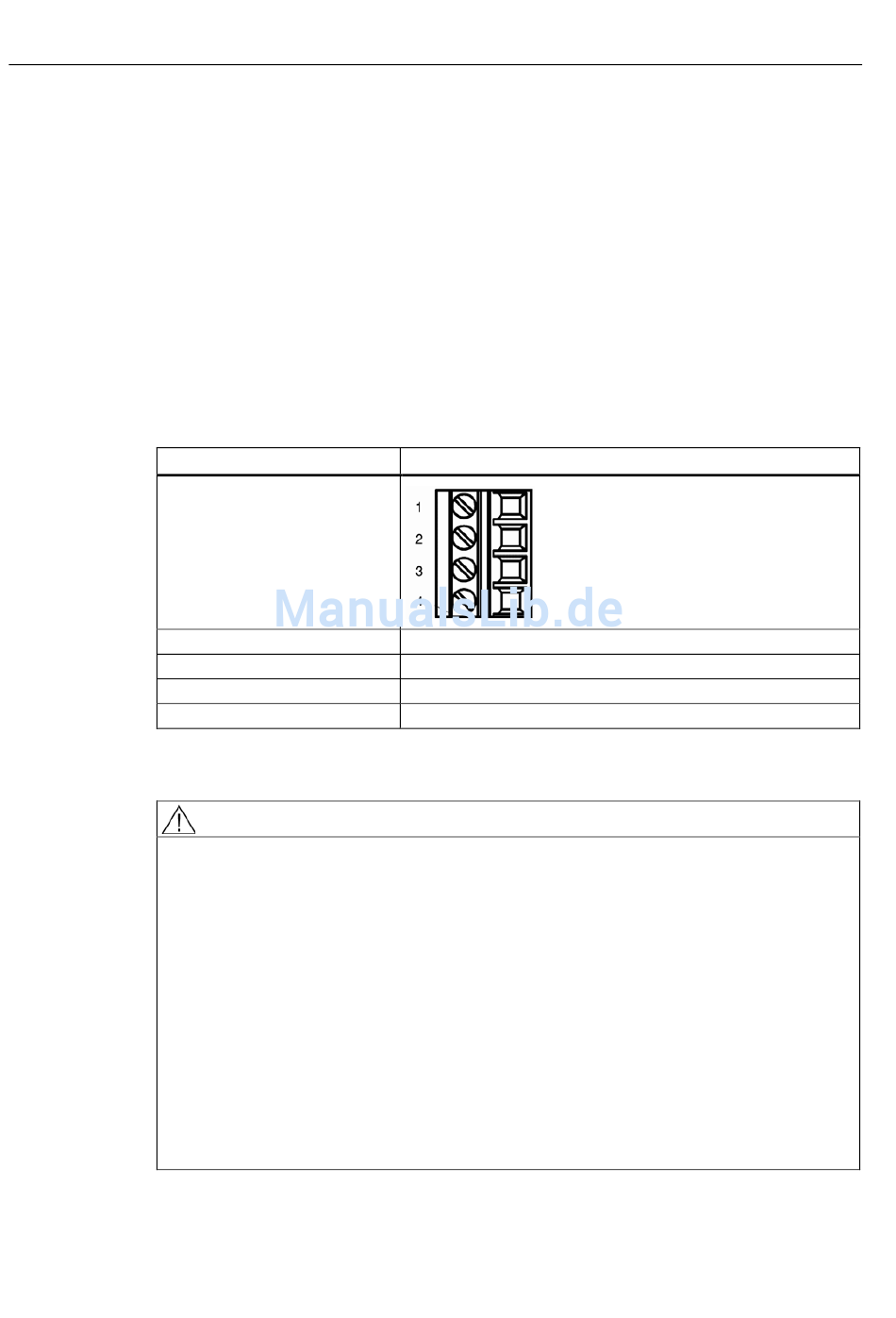

Tabelle 5- 1 Pinbelegung Spannungsversorgung
Pinnummer
Pin 1
Pin 2
Pin 3
Pin 4
Verwenden Sie zum Verdrahten des Spannungsanschlusses Kupferkabel der Kategorie
AWG18-12 oder Kabel mit dem Querschnitt 0,75 bis 2,5 mm².
Den IE Switch X-300 ist für den Betrieb mit Safety Extra Low Voltage (SELV) ausgelegt.
Entsprechend dürfen an die Versorgungsanschlüsse nur SELV nach
IEC950/EN60950/VDE0805 angeschlossen werden.
Das Netzteil für die Versorgung des IE Switches X-300 muss NEC Class 2 entsprechen,
wie durch National Electrical Code(r) (ANSI/NFPA 70) beschrieben.
Die Leistung aller angeschlossenen Netzteile muss in Summe einer Stromquelle mit
begrenzter Leistung (LPS limited power source) entsprechen.
Bei einem Aufbau mit redundanter Stromversorgung (zwei getrennte Stromversorgungen)
müssen beide diese Anforderungen erfüllen.
Der Meldekontakt darf mit maximal 100 mA belastet werden (Sicherheitsspannung (SELV),
DC 24 V).
Betreiben Sie das Gerät niemals an Wechselspannung und Gleichspannungen größer
32 V DC.
42
WARNUNG
Belegung (Klemmenblock)
L1+ (DC 24 V)
M1
M2
L2+ (DC 24 V)
Kompaktbetriebsanleitung, 10/2013, A5E00982643-11
