Scalance X307-3 - Siemens SIMATIC NET SCALANCE X304-2FE Kompaktbetriebsanleitung

Beschreibung
3.3 Produktvarianten X-300
3.3.3

SCALANCE X307-3

Anschlussmöglichkeiten
Der SCALANCE X307-3 verfügt über 7 RJ45-Buchsen und 3 FO-Ports (für Multimode Faser)
zum Anschluss von Endgeräten oder weiterer Netzsegmente.

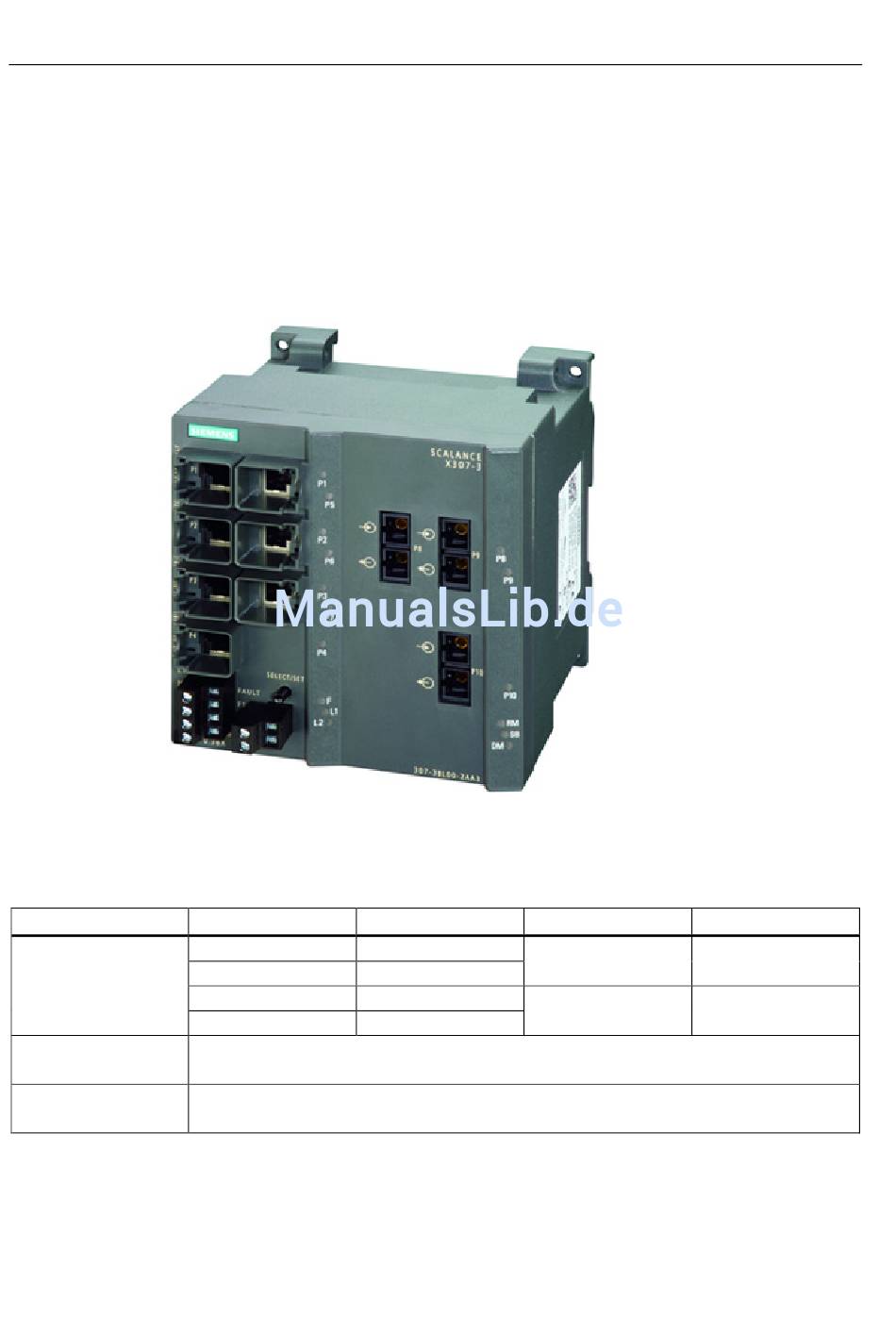

Bild 3-3 SCALANCE X307-3
Spalte
Port-Nummer
Anschlussart
elektrisch
Anschlussart
optisch
16
1 2
P1 P5
P2 P6
P3 P7
P4 -
Keine Kennzeichnung → Fast Ethernet Port
* ) Kennzeichnung → Gigabit Ethernet Port
1
* ) Kennzeichnung → Fast Ethernet Port
2
* ) Kennzeichnung → Gigabit Port
3
3 4
P8 * ) P9 *
3
- P10 *
Kompaktbetriebsanleitung, 10/2013, A5E00982643-11
)
3
)
3
SCALANCE X-300
