Beschreibung
3.7 Entnehmen und Einsetzen des C-PLUG (Kompaktgehäuse)

Einsetzen des C-PLUG

34
1. Schalten Sie das Gerät spannungslos.
2. Demontieren Sie die Verschluss-Schraube auf der Rückseite
des Gehäuses mit einer Münze oder einem breiten
Schraubendreher.

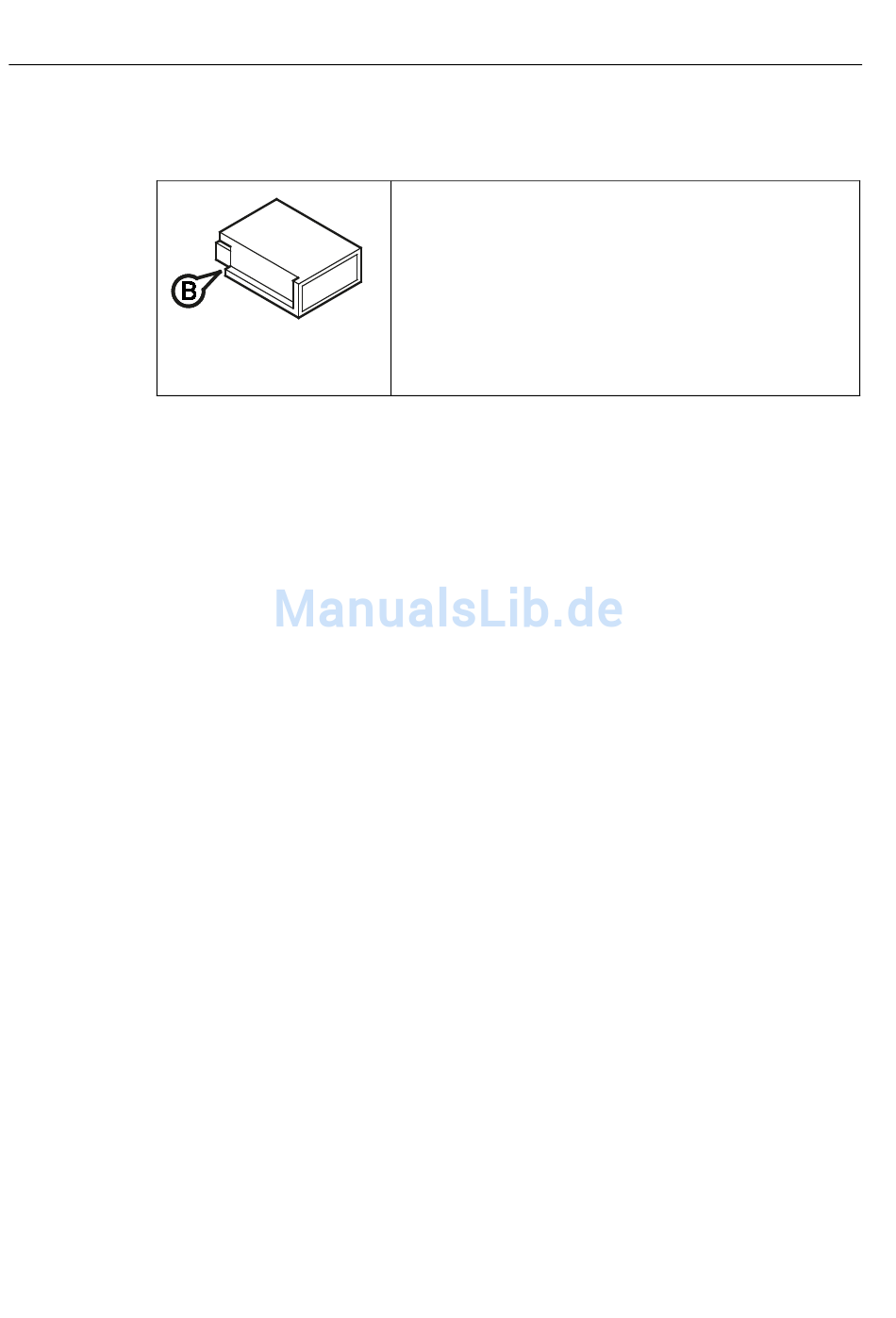

3. Das Gehäuse des C-PLUG hat eine hervorstehende
Längskante (Position B). In den Steckplatz ist an der
entsprechenden Stelle eine Fuge eingearbeitet. Setzen Sie den
C-PLUG in der richtigen Orientierung in den Steckplatz.
4. Verschließen Sie das Gehäuse wieder mit der Verschluss-
Schraube.
