4.3 Profilschienenmontage

4.3 Profilschienenmontage
Montage auf einer SIMATIC S7-300 Profilschiene
1. Hängen Sie die Gehäuseführung an der Oberseite des IE Switches X-300-Gehäuses in
die S7-Profilschiene ein.
2. Verschrauben Sie den IE Switch X-300 an der Unterseite der Profilschiene.
3. Montieren Sie die Anschlüsse für die Spannungsversorgung.
4. Montieren Sie die Anschlüsse für den Meldekontakt.
5. Stecken Sie die Klemmenblöcke in die dafür vorgesehenen Buchsen am IE Switch X-300.

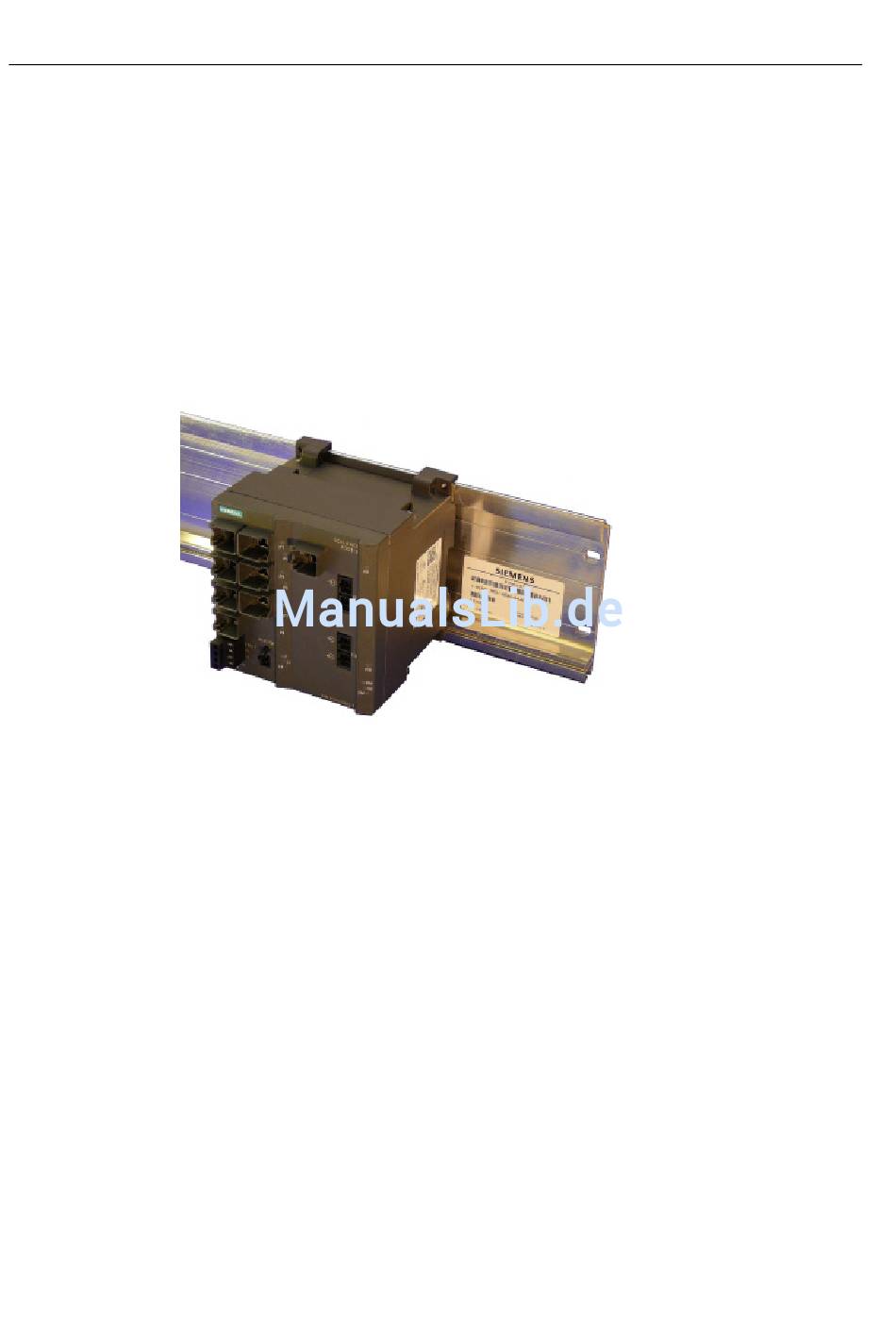

Bild 4-3
Demontage
Um den IE Switch X-300 von der SIMATIC S7-300 Profilschiene abzunehmen:
1. Demontieren Sie zunächst alle angeschlossenen Leitungen.
2. Lösen Sie die Verschraubungen an der Unterseite der Profilschienen und heben Sie
danach den IE Switch X-300 von der Profilschiene weg.
38
IE Switch X-300 Montage auf einer SIMATIC S7-300-Profilschiene
