Betriebsanleitung ECL Comfort 310, Applikation A390

5.7 Begrenzung des Volumenstroms/der Heizleistung

Heizkreis
An den ECL-Regler kann ein Durchfluss- oder ein Energiezähler
angeschlossen werden (M-Bus-Signal), um den Volumenstrom
oder die Leistung zu begrenzen.
Die Begrenzung des Volumenstroms/der Leistung kann
in Abhängigkeit der Außentemperatur erfolgen. Bei
Fernwärmesystemen ist bei niedrigen Außentemperaturen in der
Regel ein höherer Volumenstrom/eine höhere Leistung akzeptabel.

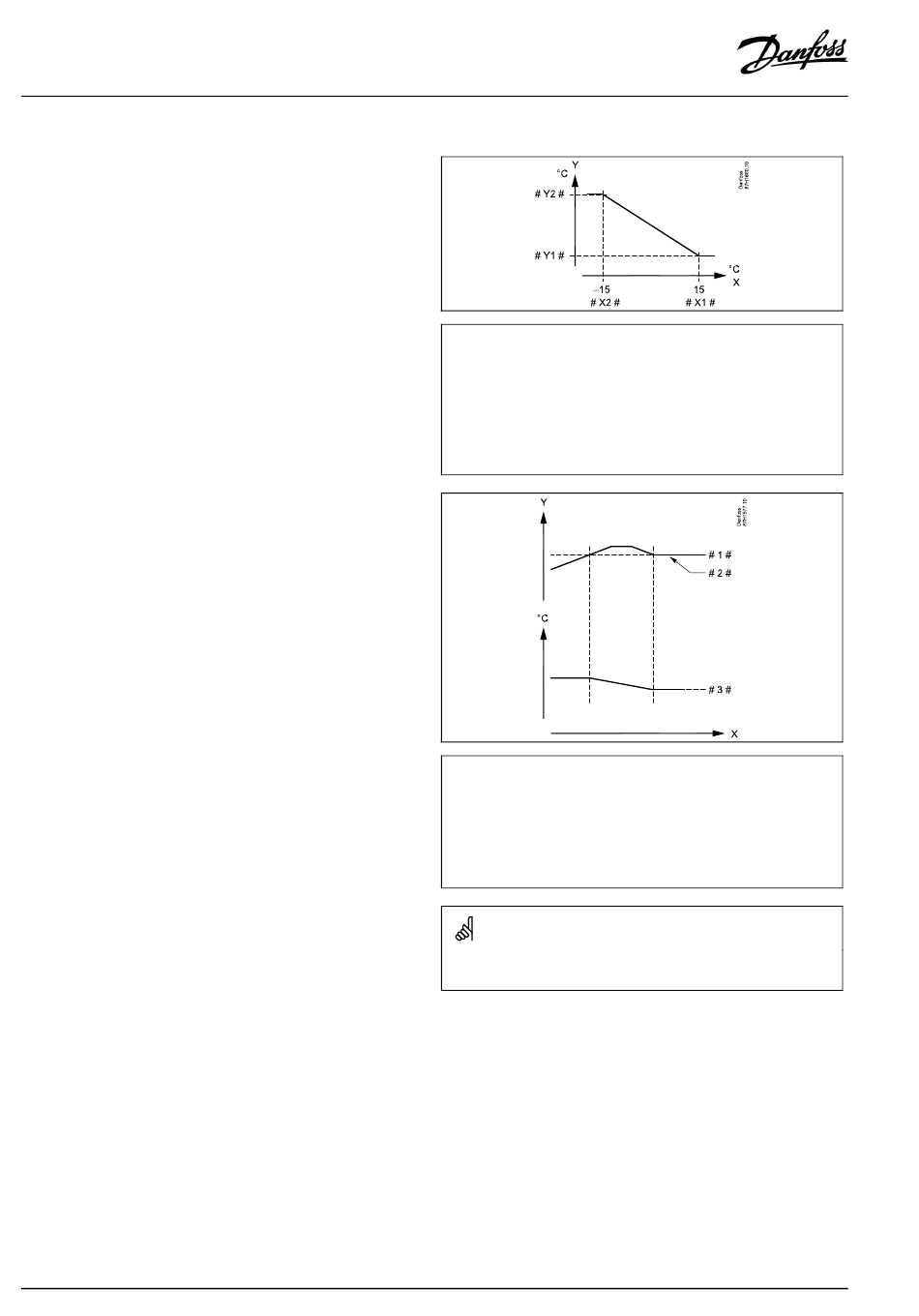

Das Verhältnis zwischen der Begrenzung des Volumenstroms/der
Leistung und der Außentemperatur wird mithilfe von zwei
Koordinaten eingestellt.
Die Koordinatenwerte für die Außentemperatur werden über
„Hohe T Außen X1" und „Tiefe T Außen X2" eingestellt.
Die dazugehörigen Koordinatenwerte für die Begrenzung des
Volumenstroms/der Leistung werden unter „Tiefe Begr. Y1" und
„Hohe Begr. Y2" eingegeben. Auf Basis dieser Einstellwerte
berechnet der Regler den Begrenzungswert.
Wenn der Volumenstrom/die Leistung den berechneten
Grenzwert überschreitet, senkt der Regler schrittweise die
gewünschte Vorlauftemperatur, um einen akzeptablen maximalen
Volumenstrom/eine akzeptable maximale Leistung zu erhalten.
80 | © Danfoss | 2022.12
= Außentemperatur
X
= Begrenzung, Volumenstrom oder Leistung
Y
# X1 # = Hohe T Außen (1x119)
# X 2 # = Tiefe T Außen (1x118)
= Tiefe Begr. (1x117)
# Y1#
# Y2 # = Hohe Begr. (1x116)
=
X Zeit
=
Y Volumenstrom oder Leistung
# 1 # =
Begrenzung Volumenstrom/Leistung
# 2 # =
Aktueller Volumenstrom oder aktuelle Leistung
# 3 # =
Gewünschte Vorlauftemperatur
Wenn die Anpassungszeit zu hoch gewählt wurde, besteht die Gefahr,
dass instabile Regelverhältnisse auftreten.
AQ128686479024de-000602
