Betriebsanleitung ECL Comfort 310, Applikation A390

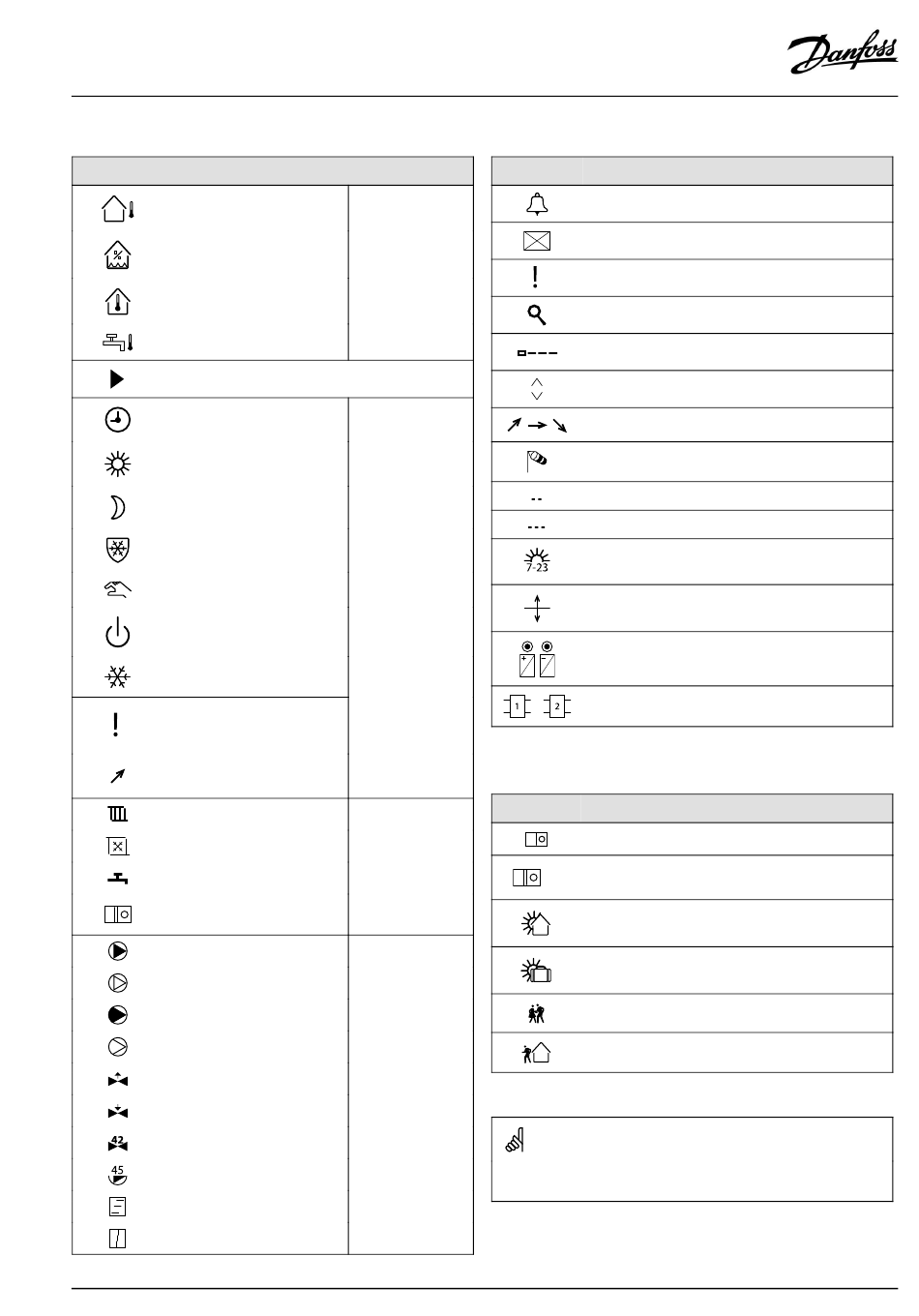

3.3 Allgemeiner Überblick: Bedeutung der Symbole
Symbol Beschreibung
Außentemperatur
Relative Luftfeuchtigkeit im
Raum
Raumtemp.
TWW-Temperatur
Positionsanzeige
Betriebsart Wochenprogr.
Komfortbetrieb
Sparbetrieb
Frostschutzbetrieb
Handbetrieb
Stand-by
Kühlbetrieb
Funktion „Ausgang
schreiben" ist aktiv
Optimierte Ein- oder
Ausschaltzeit
Beheizung
Kühlung
TWW
Allgemeine
Reglereinstellungen
Pumpe EIN
Pumpe AUS
Lüfter EIN
Lüfter AUS
Stellantrieb öffnet
Stellantrieb schließt
Stellantrieb, analoges
Regelsignal
Pumpe/Lüfterdrehzahl
Drosselklappe EIN
Drosselklappe AUS
AQ128686479024de-000602
Symbol
Temperatur
Betriebsart
Zusätzliche Symbole für die ECA 30/31:
Symbol
Kreis
Regelbauteil
Bei der ECA 30/31 werden nur die Symbole angezeigt, die für die
Applikation des Reglers relevant sind.
Beschreibung
Alarm
Brief
Ereignis
Überwachung der Temperaturfühler-
verbindung
Displaywähler
Max. und min. Wert
Trend Außentemperatur
Windgeschwindigkeitssensor
Kein Sensor angeschlossen oder verwendet
Kurzschluss in der Sensorverbindung
Fester Komforttag (Ferienzeit)
Einfluss aktiviert
Beheizung aktiv (+)
Kühlung aktiv (-)
Anzahl der Wärmeübertrager
Beschreibung
ECA-Fernbedienungseinheit
Verbindungsadresse (Hauptregler: 15,
15
Folgeregler: 1-9)
Freier Tag
Ferien
Freizeit (Verlängerung der Komfortphase)
Ausgehen (Verlängerung der Sparphase)
