Betriebsanleitung ECL Comfort 310, Applikation A390
Die Kühlanwendung A390.3 ist äußerst flexibel.
Grundprinzipien eines Kühlkreises
(Beispiel bezieht sich auf A390.3, Kreis 1)
Die Vorlauftemperatur kann in der Regel an Ihre persönlichen
Bedürfnisse angepasst werden. Der Vorlauftemperaturfühler S3 ist
der wichtigste Fühler. Die gewünschte Vorlauftemperatur an S3
wird im ECL-Regler eingestellt. Darüber hinaus kann die von S1
gemessene Außentemperatur die gewünschte Vorlauftemperatur
beeinflussen. Je höher die Außentemperatur, desto niedriger ist
die gewünschte Vorlauftemperatur.
Mit einem Wochenprogramm kann der Kühlkreis auf die Betriebsart
Komfort oder Sparen eingestellt werden (zwei Werte für die
gewünschte Vorlauftemperatur).
Über das Wochenprogramm wird auch die gewünschte
Raumtemperatur in der Betriebsart Komfort oder Sparen geregelt
(zwei Werte). Wenn die gemessene Raumtemperatur nicht der
gewünschten Raumtemperatur entspricht, kann die gewünschte
Vorlauftemperatur angepasst werden.
Das Motorregelventil M1 wird schrittweise geöffnet, wenn die
Vorlauftemperatur die gewünschte Vorlauftemperatur übersteigt
(und umgekehrt).
Die am Fühler S5 im Rücklauf zum Kältenetz gemessene Temperatur
sollte nicht zu niedrig sein. Bei zu niedrigen Rücklauftemperaturen
lässt sich die gewünschte Vorlauftemperatur anpassen (in der
Regel auf einen höheren Wert), d. h. das Motorregelventil wird
schrittweise geschlossen.
Die Umwälzpumpe P1 ist bei Kältebedarf eingeschaltet.
Mit einem angeschlossenen Durchfluss- oder Energiezähler
(M-Bus-Signal) lässt sich der Volumenstrom bzw. die Leistung auf
einen einstellbaren Höchstwert begrenzen.
Die Betriebsart Stand-by hält eine einstellbare Vorlauftemperatur
aufrecht, z. B. 30 °C.
8 | © Danfoss | 2022.12

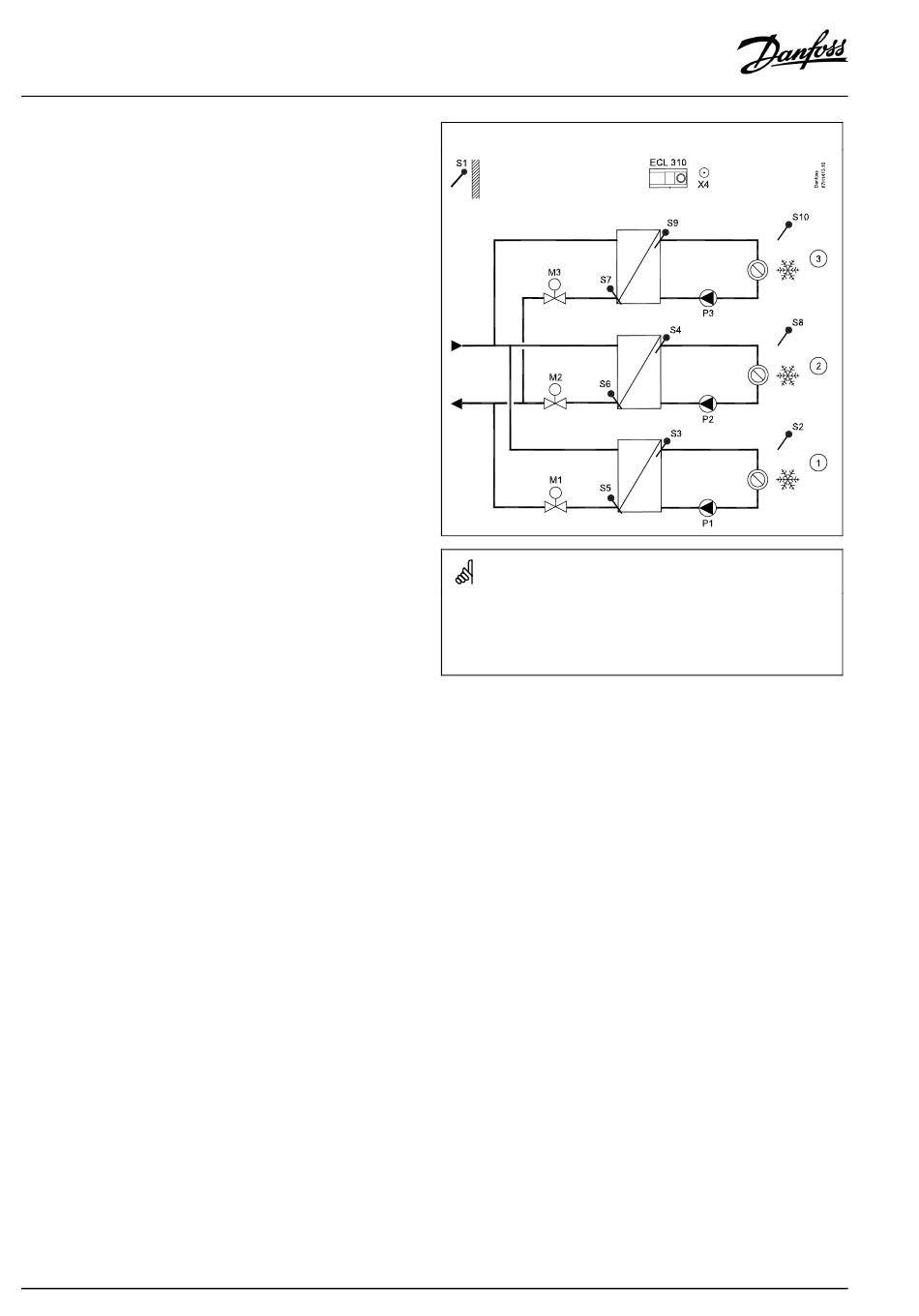

Typische A390.3-Applikation:
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Bauteilliste:
ECL 310 Elektronischer Regler ECL Comfort 310
ECA 32 (Nicht abgebildet) *)
S1
Außentemperaturfühler
S2
(Optional) Raumtemperaturfühler, Kreis 1
S3
Vorlauftemperaturfühler, Kreis 1
S4
Vorlauftemperaturfühler, Kreis 2
S5 (Optional) Rücklauftemperaturfühler, Kreis 1
S6 (Optional) Rücklauftemperaturfühler, Kreis 2
S7
(Optional) Rücklauftemperaturfühler, Kreis 3
S8
(Optional) Raumtemperaturfühler, Kreis 2
S9
Vorlauftemperaturfühler, Kreis 3
S10
(Optional) Raumtemperaturfühler, Kreis 3
P1 Umwälzpumpe, Kreis 1
P2 Umwälzpumpe, Kreis 2
P3 Umwälzpumpe, Kreis 3
M1
Motorregelventil (3-Punkt- und/oder 0-bis-10-V-
Regelung), Kreis 1
Alternativ: Thermoaktuator (Typ ABV, Danfoss)
M2
Motorregelventil (3-Punkt und/oder 0-bis-10-V-Regelung),
Kreis 2
Alternativ: Thermoaktuator (Typ ABV, Danfoss)
M3 Motorregelventil (3-Punkt- und/oder 0-bis-10-V-
Regelung), Kreis 3
Alternativ: Thermoaktuator (Typ ABV, Danfoss)
X4 Zusätzlicher Ausgang (Programm 4)
*) Wird für die 0-bis-10-V-Regelung des Motorregelventils
verwendet
