Betriebsanleitung ECL Comfort 310, Applikation A390
Beispiel 4
Das Wochenprogramm für das Gebäude umfasst Komfortperioden
für alle Wochentage: 06.00–20.00. Mitunter muss die gewünschte
Vorlauftemperatur konstant 65 °C betragen.
Ein Übersteuerungsrelais ist installiert und die Vorlauftemperatur
muss
65 °C betragen, solange das Übersteuerungsrelais aktiviert ist.
Wählen Sie einen freien Eingang aus, z. B. S8. Schließen Sie die
Kontakte des Übersteuerungsrelais an.
Einstellungen im ECL:
1. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
Übersteuerg.:
Wählen Sie den Eingang S8 aus (das Verdrahtungsbeispiel).
2. Wählen Sie Kreis > MENU > Einstellungen > Applikation > Ext.
Betriebsart aus:
Wählen Sie T KONST.
3. Wählen Sie Kreis > MENU > Einstellungen > Vorlauftemp. >
Gew. Temp. (ID 1x004) aus:
Stellen Sie 65 °C ein.
4. Denken Sie daran, den entsprechenden Kreis auf die Betriebsart
Wochenprogramm einzustellen („Uhr").
Ergebnis: Wenn das Übersteuerungsrelais aktiviert ist, läuft der ECL
210/296/310 in der Betriebsart Konstante Temperatur und regelt
die Vorlauftemperatur auf 65 °C.
Wenn das Übersteuerungsrelais deaktiviert ist, läuft der ECL
210/296/310 gemäß Wochenprogramm.

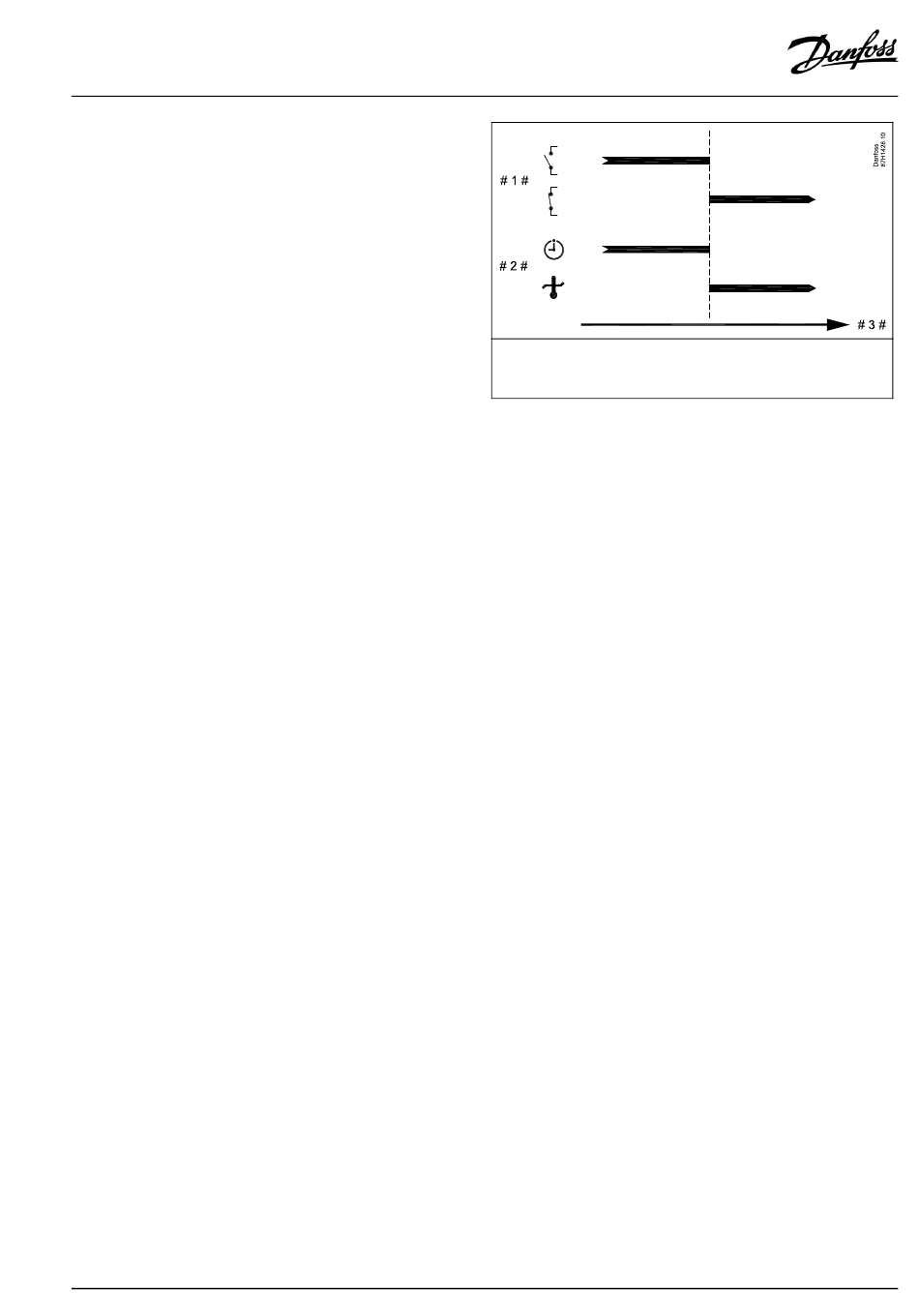

AQ128686479024de-000602
# 1 = Übersteuerungsschalter (nicht aktiviert/aktiviert)
# 2 = Funktionsbetrieb (Wochenprogr./Konst. Temp.)
# 3 = Zeit
