5.2 Anschluss der Rohrleitungen
Als Rohrleitungsmaterial ist handelsübliches PVC-Material bzw. Druckschlauch (Wasch-
maschine) mit entsprechender Druckstufe zu verwenden.
Alle Rohrleitungen müssen spannungsfrei montiert werden. Die Rohre sind so zu befes-
tigen und abzufangen, dass weder Zug- noch Druckkräfte auf die Anlage wirken.
Rohrleitungen so verlegen, dass sie von selbst leerlaufen können. Keine Rohrveren-
gungen in Fliessrichtung vornehmen.
In der Druckleitung ist nach der Anlage entsprechend EN 12056-4 ein Absperrschieber
oder eine Entleerungsmöglichkeit zu schaffen.
Für die einwandfreie Funktion der Anlage ist der Anschluss einer Be- und Entlüftungslei-
tung erforderlich.
Bei Anschluss eines Duschablaufes über den seitlichen Behälteranschluss ist zwischen
dem Boden und dem Fußboden der Duschwanne ein Höhenunterschied von mindes-
tens 270 mm einzuhalten. Dafür sollte entweder die Dusche erhöht oder die TMP40 im
Boden vertieft aufgestellt werden.
5.2.1 Druckrohrleitung
Die Druckrohrleitung mit allen Einbauteilen muss den auftretenden Betriebsdrücken mit Si-
cherheit standhalten.
Zum Schutz gegen eventuellen Rückstau aus dem öffentlichen Sammelkanal ist die Druck-
rohrleitung als "Rohrschleife" auszubilden, deren Unterkante am höchsten Punkt über der
örtlich festgelegten Rückstauebene (meist Straßenniveau) liegen muss. (vgl. auch Bild 5 ).
5.2.2 Anschlüsse an den Behälter
Bei der Installation von Rohrleitungen an den Behälters ist zu beachten, dass für War-
tungs- und Servicezwecke ein Zugang zum Behälter (Pumpe, Schwimmerschalter) möglich
sein muss.
Anschluss Zulauf- bzw. Entlüftungsrohr (Rohr-Aussen-Ø 32mm) auf dem Deckel des
Behälters (Bild 4)
Deckel (Pos.2) entfernen
-
Boden an entsprechender Anschlussmuffe
-
ausschneiden
Beiliegende Dichtung (Pos.13) bis An-
-
schlag einschieben
Deckel wieder montieren und mit Klam-
-
mern sichern; Klammern stets neben den
vertikalen
Rohr einschieben (ca. 20mm in den Behäl-
ter)
Zulaufanschluss an der Behälter-Seitenwand (Rohr-Aussen-Ø 40mm)
WILO AG • Nortkirchenstraße 100 • D-44263 Dortmund • Tel. (0231) 41 02-0 • Telex 8 22 697 • Telefax 41 02-3 63
Behälterrippen
positionieren;

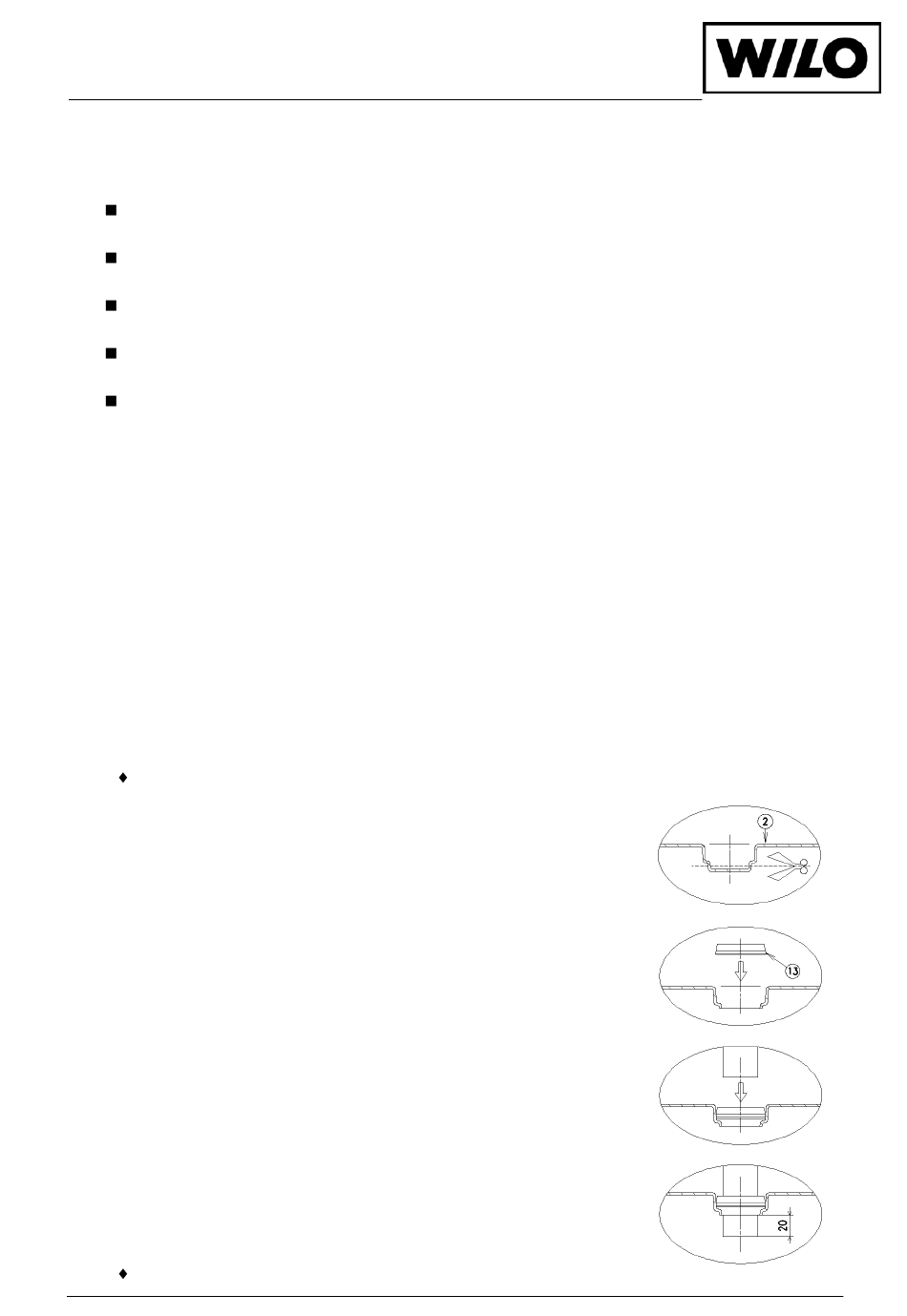

Bild 4:
Rohranschluss am Deckel
