Einbau- und Betriebsanleitung
4 Beschreibung von Erzeugnis und Zubehör
4.1 Beschreibung der Anlage (Bild1)
Die Anlage DrainLift TMP40 wird steckerfertig geliefert. Sie sammelt das eingeleitete Ab-
wasser im Sammelbehälter (1). Die Pumpe (3) wird bei entsprechendem Füllstand über
den Schwimmerschalter automatisch eingeschaltet und fördert das Abwasser aus dem Be-
hälter. Eine Rückschlagklappe (6) ist in der Anlage bereits integriert. Anschlussmöglichkei-
ten für Zulauf und Entlüftung in Rohr-Außendurchmesser 32 (7, 8) und 40mm (11 und 12)
sind am Deckel bzw. am Behälter möglich. Mittels beiliegendem Befestigungsmaterial kann
die Anlage auftriebs- und verdrehsicher am Boden fixiert werden.

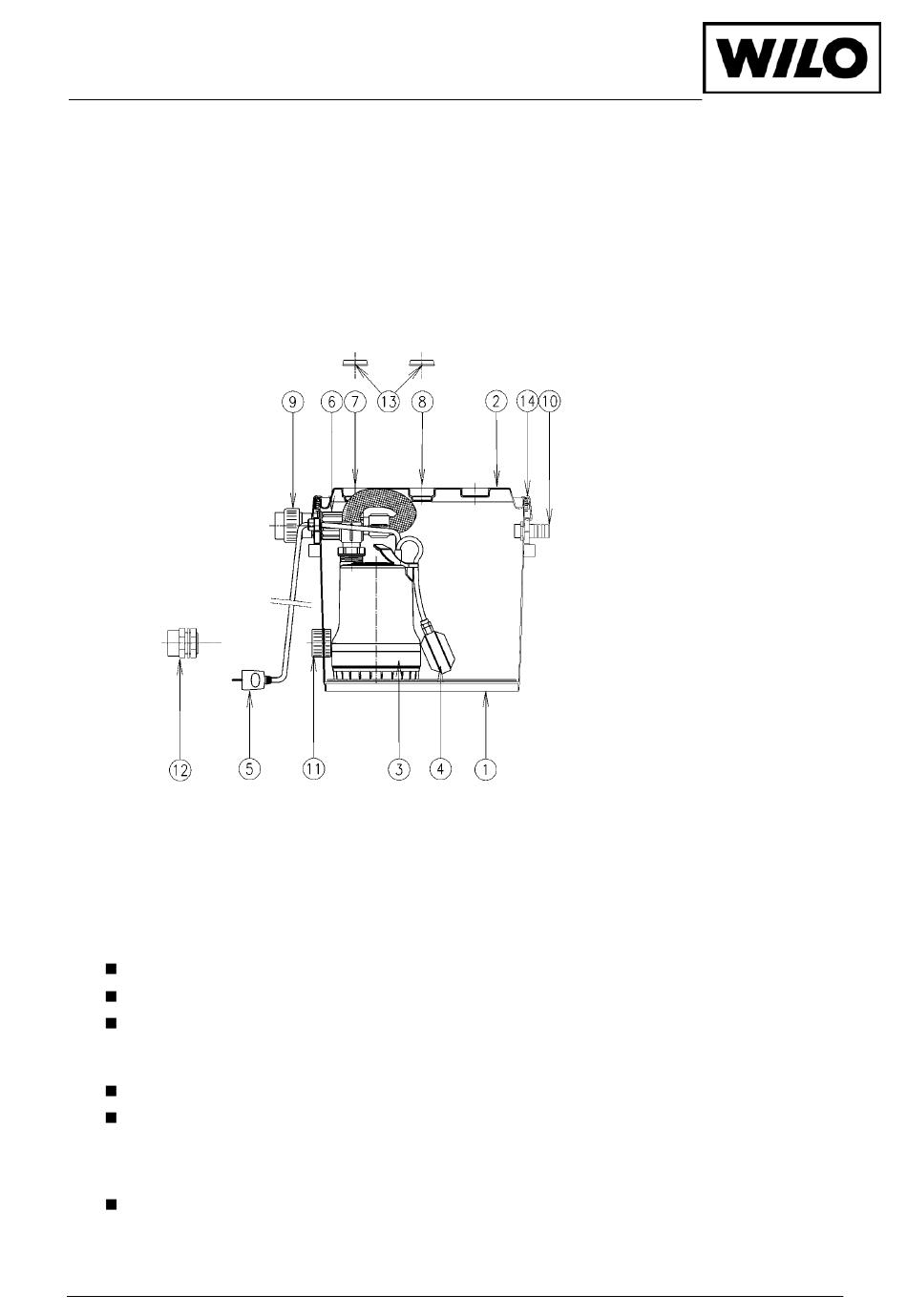

Bild 1
Anlagenbestandteile DrainLift TMP40
4.2 Lieferumfang
Abwasser- Hebeanlage anschlussfertig, inkl.:
Behälter mit Deckel
Pumpe TMW32/8 mit 2,5m Kabel, Stecker und Schwimmerschalter
Anschlussmaterial für 2x Rohr-Aussendurchmesser 40mm (Druckleitung, 1Zulauf Du-
sche), 2x Rohr-Aussendurchmesser 32mm (Zulauf, Entlüftung), 1x Schlauch-
Innendurchmesser 25mm
Bodenfixierung (2x Haltestab, 2xNageldügel),
Einbau- und Betriebsanleitung
4.3 Zubehör
Zubehör muss gesondert bestellt werden.
Absperrarmatur 1¼" für Druckleitung
Detaillierte Beschreibung siehe Katalog/Preisliste.
WILO AG • Nortkirchenstraße 100 • D-44263 Dortmund • Tel. (0231) 41 02-0 • Telex 8 22 697 • Telefax 41 02-3 63
