Einbau- und Betriebsanleitung
Deckel (Pos.2) entfernen
-
Stopfen und Verschlusskappe 1¼" aus der Behälter-Seitenwand entfernen
-
Muffen-Nippel 1¼"-40 PVC mit Überwurfmutter (beides Beipack) und vorhandener
-
Dichtung (Dichtung aussen setzen) montieren
Zulaufrohr einkleben; bei Verlegung auf ausreichendes Gefälle achten
-
Waschmaschinen-Anschluss an der Behälter-Seitenwand (Schlauch-Innen-Ø 25mm)
Deckel (Pos.2) entfernen
-
Schlauchanschluss ausbauen und mit Schlauchstutzen nach aussen wieder ein-
-
bauen; Verschlussstopfen entfernen
Waschmaschinenschlauch auf Stutzen stecken und mit Schlauchschelle sichern
-
ACHTUNG !
Nach Anschluss der Anlage Deckel wieder montieren und mit Klammern sichern; Klam-
mern stets neben den vertikalen Behälterrippen positionieren.
1
5
>270

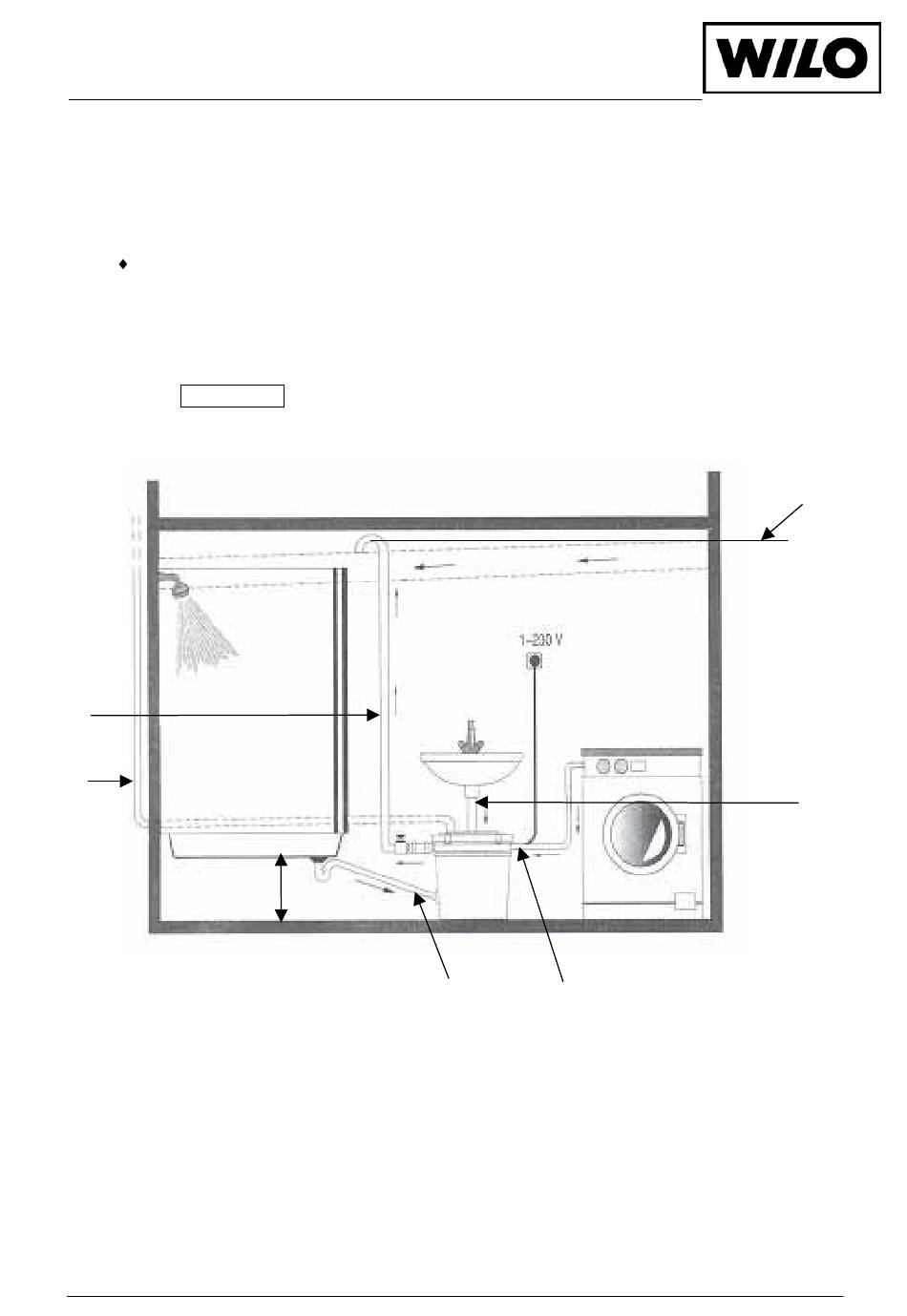

Pos. 1: Druckleitung
Pos. 2: Dusch-Zulauf
Pos. 3: Waschbecken-Zulauf
Pos. 4: Waschmaschinen-Zulauf
Pos. 5: Be- und Entlüftungsleitung
Pos. 6: Rückstauebene (meist Strassen- Oberkante)
Bild 5: Einbaubeispiel
WILO AG • Nortkirchenstraße 100 • D-44263 Dortmund • Tel. (0231) 41 02-0 • Telex 8 22 697 • Telefax 41 02-3 63
Mindesthöhe des Abflussschlauches der Waschmaschine den
Herstellerangaben entsprechend beachten
2
9
4
6
3
