Einbau- und Betriebsanleitung
5 Aufstellung / Montage
Bei der Installation von Hebeanlagen sind insbesondere die regional gültigen Vorschriften
(z.B. in Deutschland die Landesbauordnung, DIN1986-100) und allgemein die entspre-
chenden Angaben der EN 12050-2 und EN12056 zu beachten.
Der Aufstellungsraum muss frostsicher, belüftet und leicht zugänglich sein.
Die Aufstellungsfläche muss waagerecht und plan sein.

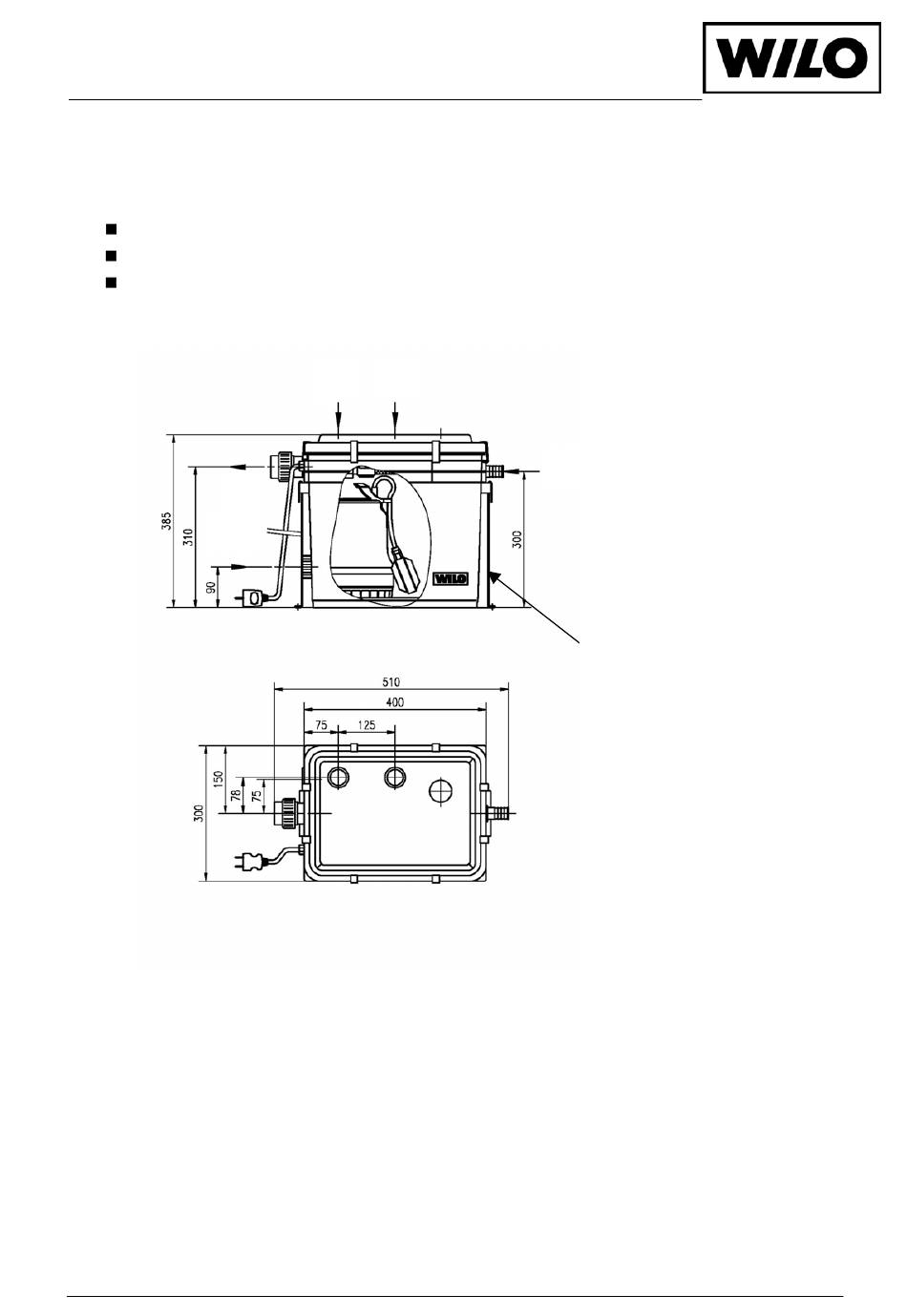

Maße entsprechend Aufstellungsplan beachten (Bild 2).
9
11
7, 8
Anschluss Zulauf und Entlüftung DN25 (Aussen-Ø 32mm)
9
Anschluss Druckleitung Ø 40mm
10
Waschmaschinen-Anschluss (Schlauch-Innen-Ø 25mm)
11
Anschluss Zulauf DN32 (Aussen-Ø 40mm)
15
Bodenfixierung
Bild 2
Aufstellungs- und Anschlussplan DrainLift TMP40
WILO AG • Nortkirchenstraße 100 • D-44263 Dortmund • Tel. (0231) 41 02-0 • Telex 8 22 697 • Telefax 41 02-3 63
7
8
6
10
15
