Vorgehensweise:
HINWEIS!
Bruch der pneumatischen Verbindungsstutzen durch
Dreheinwirkung.
▶ Beim Abschrauben und Einschrauben der Klarsichthaube nicht
am Antrieb des Prozessventils sondern am Anschlussgehäuse
gegenhalten.

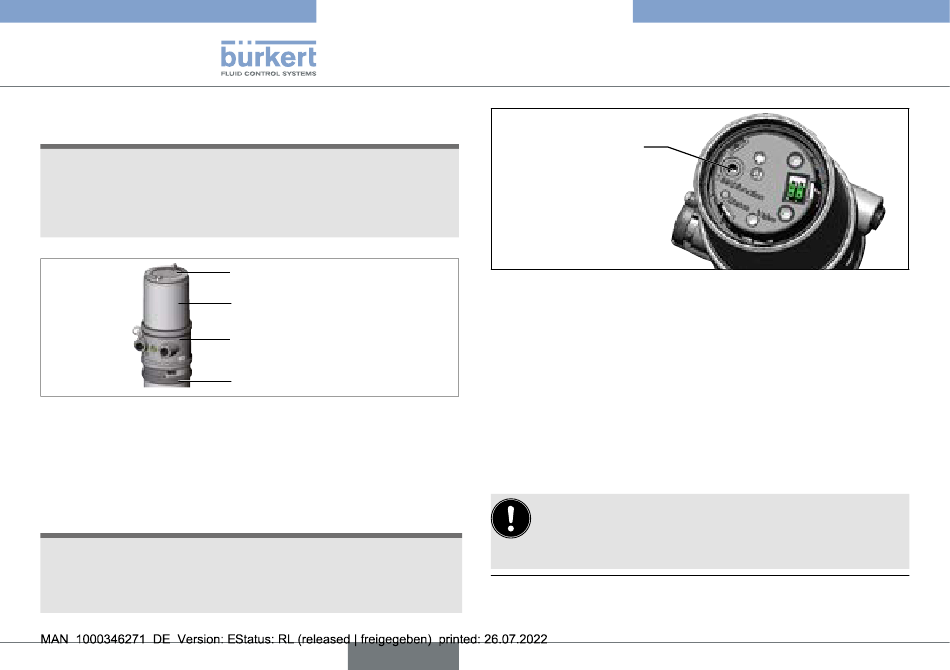

Bild 18: Steuerkopf öffnen
→ Steuerkopf öffnen: Klarsichthaube gegen den Uhrzeigersinn
aufschrauben.
→ Die Taste in der Vertiefung zur Betätigung der Teachfunktion
ca. 5 s gedrückt halten.
HINWEIS!
Beschädigung oder Funktionsausfall durch Eindringen von
Verschmutzung und Feuchtigkeit.
▶ Zur Einhaltung der Schutzart IP65 / IP67 die Klarsichthaube
bis auf Anschlag einschrauben.
44
Klarsichthaube
Gehäusemantel
Anschlussgehäuse
Antrieb
deutsch
Typ 8695
Teachfunktion
Taste in Vertiefung
zur Betätigung der
Teachfunktion
(ca. 5 s
gedrückt halten)
Bild 19: Teachfunktion
→ Gehäuse schließen (Schraubwerkzeug: 674078
Chronologische Beschreibung der Teachfunktion
• die untere Position wird intern eingelesen
• das Steuerventil schaltet
• der Antrieb fährt automatisch in die obere Position
• die obere Position wird intern eingelesen
• das Steuerventil wird ausgeschaltet
• der Antrieb fährt wieder in die Grundposition.
Wichtig:
Bei aktivierter Teachfunktion ist eine Ansteuerung des
Antriebs über die Kommunikationsschnittstelle nicht
möglich.
5) Das Schraubwerkzeug (674078) ist über Ihre Bürkert-Vertriebsnieder-
lassung erhältlich.
).
